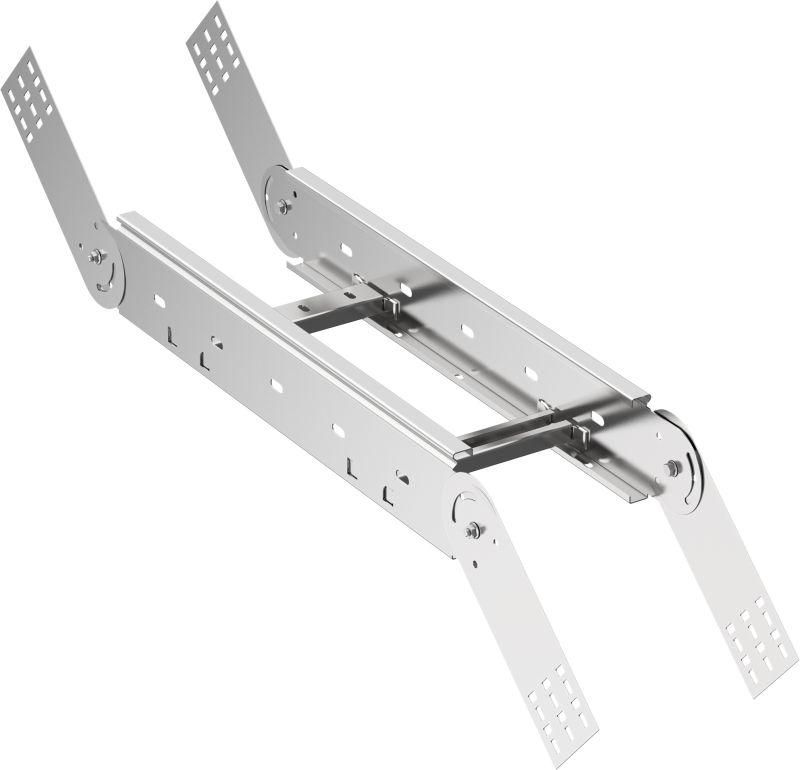

Поворот вертикальный шарнирный лестн. 100х200мм LESTA IEK CPV06-4-100-200

Поворот вертикальный шарнирный лестничный 100х200мм от IEK (ИЭК) — элемент кабельного лотка, предназначенный для плавного изменения направления трассы вверх или вниз. Артикул cpv06-4-100-200 выполнен из оцинкованной стали и совместим с системой LESTA, обеспечивая надежную передачу кабелей между этажами или уровнями оборудования.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х200мм используется для перехода кабельной трассы между горизонтальными участками в вертикальной плоскости. Подходит для монтажа на объектах с многоуровневой расстановкой оборудования: промышленные цеха, серверные комнаты, энергообъекты, транспортные узлы. Применяется там, где требуется изменить высоту трассы без резких изгибов и потерь механической прочности.

Технические характеристики

• Габариты: 100 мм (высота) × 200 мм (ширина)
• Материал: сталь с горячим цинкованием — защищает от коррозии даже в агрессивной среде
• Угол поворота: регулируемый — позволяет адаптировать угол наклона под конкретные условия монтажа
• Направление: восходящее и нисходящее — один элемент работает в обоих режимах
• Тип ступени: плоский профиль — удобен для фиксации кабелей и проводов
• Тип бокового профиля: открытый — обеспечивает легкий доступ к кабелям при обслуживании
• Исполнение: с интегрированным соединителем — исключает необходимость дополнительных крепежных элементов при стыковке с другими секциями лотка
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня до предела нормированного времени
• Цвет: светло-серый — соответствует цветовой гамме системы LESTA
• Срок службы: 20 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х200мм совместим со всеми компонентами серии LESTA от IEK. Интегрированный соединитель позволяет легко закрепить его к прямым участкам лотка без дополнительных болтов или хомутов. Шарнирное крепление обеспечивает свободное перемещение при сборке — можно выставить нужный угол, затем зафиксировать. Монтаж выполняется на стандартные опоры или кронштейны с шагом не более 1,5 метра. Учитывайте, что вес заполненного лотка влияет на нагрузку на крепления — при больших объемах кабелей рекомендуется усиливать точки подвеса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в промышленных условиях. Огнестойкость подтверждена испытаниями на соответствие ГОСТ Р 50571.15 и IEC 61537. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Наличие широкодиапазонного исполнения позволяет использовать поворот в системах с различным количеством кабелей — от слаботочных до силовых.

Преимущества

• Регулируемый угол поворота — гибкость при проектировании трассы
• Интегрированный соединитель — экономия времени на монтаже и минимизация точек отказа
• Оцинкованная сталь — долговечность в помещениях с повышенной влажностью или перепадами температур
• Открытый профиль — быстрый осмотр и замена кабелей без демонтажа всего участка
• Огнестойкость — безопасность в случае аварийных ситуаций

Ограничения применения

Не предназначен для установки вне помещений без дополнительной защиты от атмосферных осадков — хотя оцинковка устойчива к коррозии, длительное воздействие дождя и солнца может сократить срок службы. Не следует применять в зонах с постоянными ударными нагрузками или вибрацией выше допустимых значений — шарнир может ослабнуть. Также не рекомендуется использовать в качестве основного несущего элемента при сверхтяжелых кабельных пучках — проверяйте расчетную нагрузку на опоры.

Примеры использования

• Переход кабелей от технологического этажа к подвалу в заводском корпусе
• Подъем трассы от пола к потолку в серверной комнате
• Связка между уровнем управления и машинным залом на элеваторе
• Обход препятствий (балок, труб) в промышленном цехе с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина 200 мм соответствовала суммарному сечению всех кабелей — не перегружайте лоток
• При использовании в местах с частым обслуживанием — используйте маркировочные бирки на кабелях через каждые 1–1,5 м
• При необходимости увеличить жесткость — дополнительно закрепите поворот к стене или несущей конструкции
• Проверяйте плотность контакта между этим поворотом и соседними секциями — щели могут стать причиной скопления пыли и влаги
• Артикул cpv06-4-100-200 — единственный вариант в серии LESTA с такими габаритами; другие модели имеют другую высоту или ширину
