Поворот вертикальный шарнирный лестн. 55х200мм LESTA IEK CPV06-4-55-200

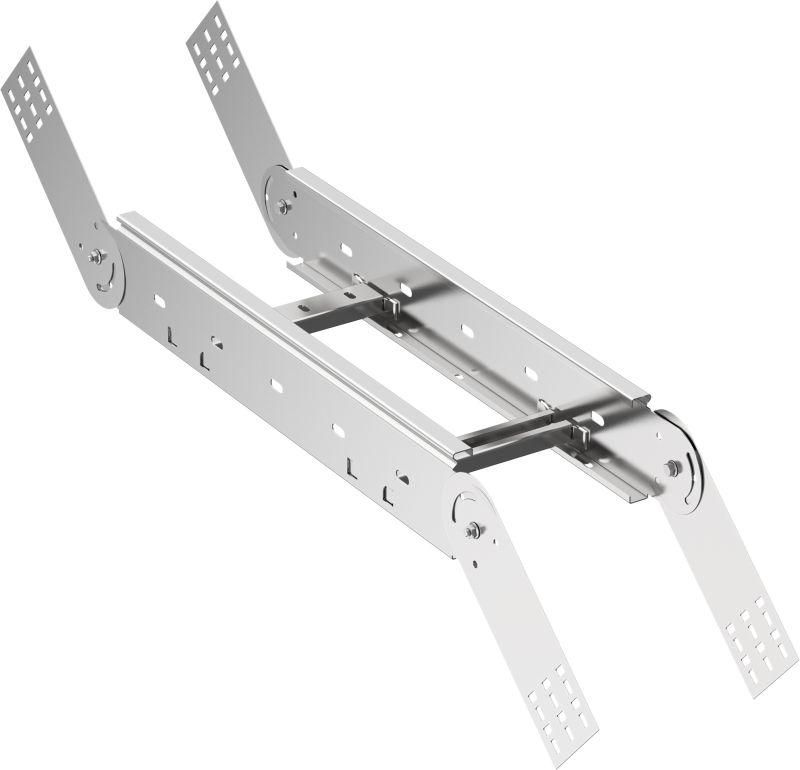

Поворот вертикальный шарнирный лестничный 55х200мм от IEK (ИЭК) — элемент кабельного лотка, предназначенный для плавного изменения направления трассы вверх или вниз. Артикул cpv06-4-55-200 из серии LESTA обеспечивает надёжную фиксацию и долговечность в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 55х200мм используется для перехода кабельной трассы между горизонтальными участками на разных уровнях — например, при обходе оборудования, перекрытий или этажных перепадов. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, цехах, АЗС, транспортных терминалах и объектах ЖКХ.

Технические характеристики

• Габариты: высота 55 мм, ширина 200 мм — соответствует стандартным размерам лотков серии LESTA
• Материал: сталь с горячим цинкованием — защищает от коррозии даже в сырых и химически активных средах
• Тип ступени: плоский профиль — удобен для укладки кабелей без перегибов и повреждений изоляции
• Тип бокового профиля: открытый — позволяет легко доступ к кабелям для обслуживания и модификаций
• Поворот: регулируемый — угол установки можно менять в процессе монтажа без дополнительных деталей
• Изменение направления: восходящий/нисходящий — поддерживает любую ориентацию вертикального перехода
• Исполнение: с интегрированным соединителем — исключает необходимость в отдельных болтовых соединениях
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня до предела нормированного времени
• Цвет: серый — совпадает с цветовой гаммой всей серии LESTA
• Срок службы: 20 лет — при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 55х200мм совместим с другими элементами лотковой системы LESTA от IEK. Монтаж выполняется путём прямого соединения с прямыми участками лотка через интегрированный соединитель — без необходимости сверления или дополнительных крепёжных элементов. Установка возможна как на стену, так и на потолок с использованием стандартных кронштейнов. Ширина 200 мм требует наличия аналогичных по размеру смежных элементов. Посадочные поверхности рассчитаны на равномерное распределение нагрузки — не допускается перегрузка кабелями сверх норматива для данного типа лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и НПАОП 40.1-1.89 по пожаробезопасности. Горячее цинкование обеспечивает соответствие классу защиты по коррозии C3–C4 по ISO 12944. Применение в помещениях с повышенной взрывоопасностью возможно при наличии дополнительных мер по герметизации и вентиляции — сам по себе элемент не является взрывозащищённым.

Преимущества

• Регулируемый поворот снижает количество типоразмеров в запасе — один элемент заменяет несколько жёстких углов
• Интегрированный соединитель ускоряет сборку и исключает риск плохого контакта
• Оцинковка горячим способом гарантирует защиту на весь срок службы — не требуется окраска или ремонт
• Открытый профиль упрощает контроль состояния кабелей и быстрый доступ при авариях
• Поддержка широкодиапазонного исполнения позволяет использовать в системах с большими расстояниями между опорами

Ограничения применения

• Не предназначен для прокладки кабелей с внешним диаметром более 30 мм — возможен перегрев и деформация профиля
• Не рекомендован для постоянного погружения в жидкости — хотя оцинковка устойчива, длительный контакт с водой может вызвать коррозию в местах микроскопических повреждений
• Не следует применять в качестве несущего элемента для тяжёлого оборудования — только для кабельных трасс
• При температуре ниже –40 °C материал становится менее пластичным — осторожно при монтаже в холодном климате

Примеры использования

• Переход кабелей с первого этажа на второй в многоэтажном производственном корпусе
• Обход технологического трубопровода в цехе с конвейерной линией
• Ввод кабелей в подземный коллектор через вертикальный канал
• Устройство маршрута для сигнализации и управления в автоматизированных складах

Практические советы

• При монтаже проверьте, чтобы радиус изгиба кабелей внутри поворота был не меньше минимально допустимого для их типа — обычно 10×диаметр кабеля
• Для длинных трасс используйте дополнительные поддерживающие кронштейны каждые 1,5–2 метра — особенно при большой массе кабелей
• После монтажа осмотрите все соединения — интегрированный соединитель должен плотно прилегать без щелей
• При работе в агрессивной среде (например, на химзаводе) периодически проверяйте состояние оцинковки — при появлении белого налёта (цинковых побегов) протрите сухой тканью, не соскабливайте
• Артикул cpv06-4-55-200 — единственный в линейке с таким сочетанием высоты, ширины и регулируемого поворота; другие модели серии LESTA имеют фиксированные углы
