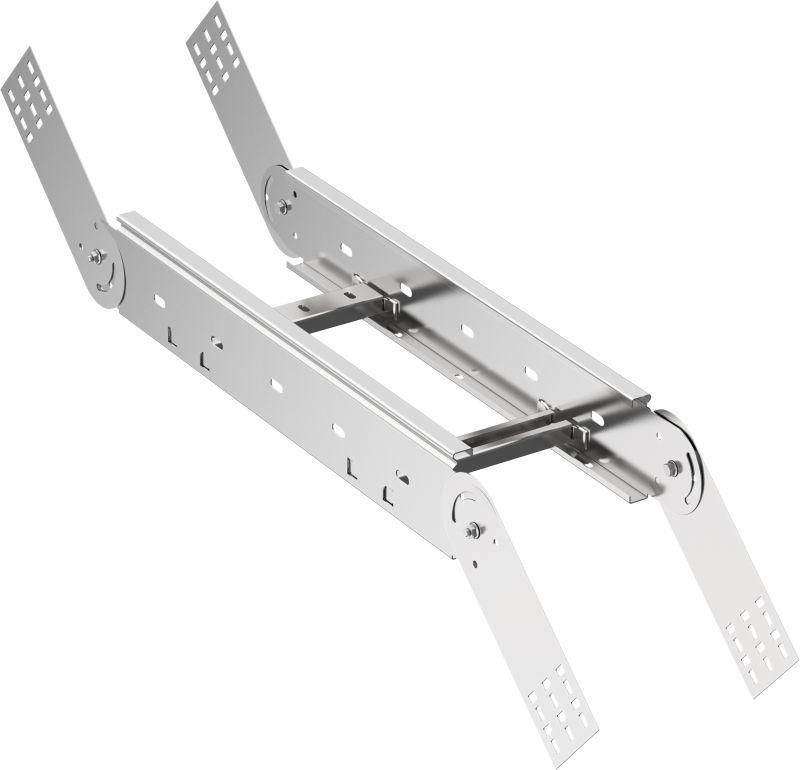

Поворот вертикальный шарнирный лестн. 80х400мм LESTA IEK CPV06-4-80-400

Поворот вертикальный шарнирный лестничный 80х400мм от IEK (ИЭК) — элемент кабельного лотка, предназначенный для изменения направления трассы в вертикаальной плоскости с возможностью регулировки угла. Артикул cpv06-4-80-400 из серии LESTA подходит для прокладки кабелей на объектах с жесткими требованиями к огнестойкости и долговечности.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 80х400мм используется для перехода кабельной трассы между горизонтальными участками вверх или вниз. Применяется там, где требуется изменить высоту расположения кабелей без использования нескольких отдельных элементов. Подходит для промышленных помещений, энергообъектов, транспортных терминалов, заводских цехов и других мест с плотной кабельной сетью.

Технические характеристики

• Габариты: ширина 400 мм, высота 80 мм
• Материал: сталь с горячим цинкованием — обеспечивает коррозионную стойкость
• Цвет: светло-серый
• Угол поворота: регулируемый — позволяет адаптировать угол наклона под конкретные условия монтажа
• Тип ступени: плоский профиль — удобен для фиксации кабелей и установки креплений
• Тип бокового профиля: открытый — доступ к кабелям сохранён даже после сборки
• Исполнение: с интегрированным соединителем — исключает необходимость дополнительных деталей для стыковки
• Огнестойкость: да — соответствует требованиям пожарной безопасности при распространении огня
• Направление изменения: восходящий / нисходящий — гибкая ориентация в зависимости от схемы трассы

Совместимость и монтаж

Поворот совместим с другими элементами серии LESTA того же размера (400 мм). Интегрированный соединитель позволяет легко стыковать его с прямыми участками лотка без болтовых соединений — достаточно защёлкнуть и закрепить. Монтаж выполняется на опоры или кронштейны с шагом до 1,5 метра. Учитывайте посадочную ширину 400 мм при выборе смежных элементов. Для надёжной фиксации рекомендуется использовать самонарезающие винты или хомуты через отверстия в основании.

Безопасность и стандарты

Поворот вертикальный шарнирный лестничный 80х400мм изготовлен из стали с горячим цинкованием, что соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4. Огнестойкость подтверждена испытаниями на соответствие нормам пожарной безопасности — материал не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Регулируемый угол поворота снижает потребность в запасных частях — один элемент заменяет несколько фиксированных
• Интегрированный соединитель экономит время монтажа и исключает потери при стыковке
• Горячее цинкование увеличивает срок службы в агрессивных средах — в отличие от электроосаждённого покрытия
• Открытый профиль позволяет проводить осмотр и обслуживание кабелей без демонтажа
• Огнестойкость делает его подходящим для зон с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от атмосферных воздействий — хотя оцинковка устойчива, длительное воздействие дождя и солнца требует дополнительных мер
• Не рассчитан на механические нагрузки сверх допустимых — не следует использовать как несущую платформу для оборудования
• Регулировка угла требует предварительного расчёта — слишком большие углы могут затруднять протяжку кабелей
• Подходит только для кабелей, уложенных в лотках; не применяется для труб или гофр

Примеры использования

• Переход кабельной трассы с первого этажа на второй в производственном корпусе
• Обход технологического оборудования на конвейере с изменением уровня на 80 мм
• Прокладка силовых кабелей в подвале с выходом на уровень цеха
• Системы автоматизации на заводах, где необходимо менять высоту трассы без перебора кабелей

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба не был меньше минимального для используемых кабелей — особенно для многожильных и сильноточных
• При использовании в помещениях с высокой влажностью дополнительно герметизируйте стыки с помощью силиконовых уплотнителей
• Для длинных трасс с несколькими поворотами — чередуйте этот элемент с прямыми участками, чтобы избежать перегрузки на кабели
• Артикул cpv06-4-80-400 совпадает с другими комплектующими серии LESTA — заказывайте все элементы одной партией для гарантии цвета и точности посадки
• При необходимости можно использовать с крепёжными планками IEK серии LESTA — они обеспечивают равномерное распределение нагрузки
