Переключатель кулачковый OptiSwitch 4G16-2001-U-R114 КЭАЗ 271649

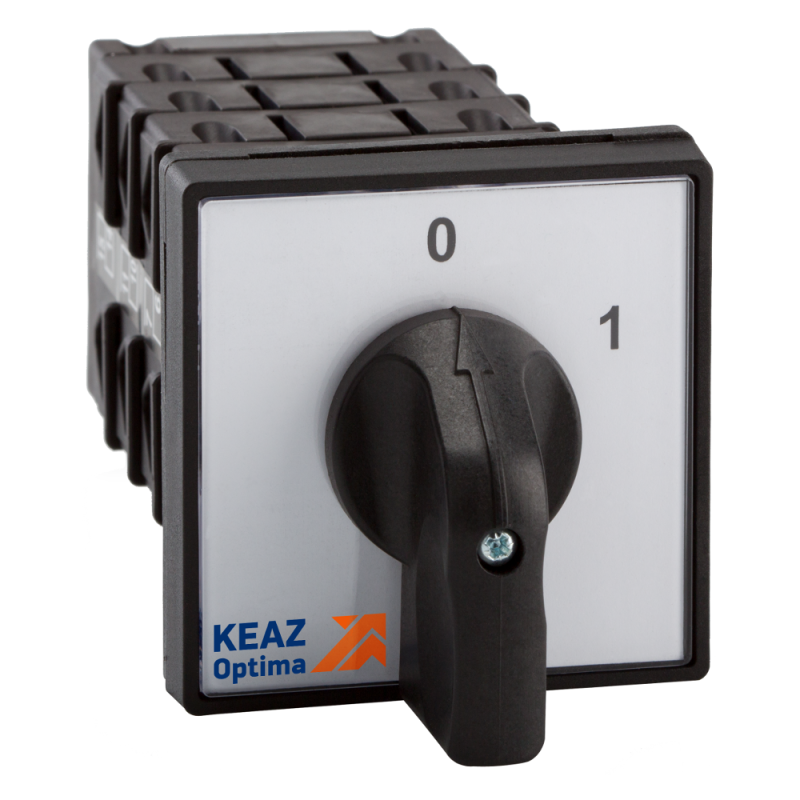

Переключатель кулачковый 4G16-2001-U-R114 от КЭАЗ - четырёхполюсное встраиваемое устройство с рукояткой поворотного типа и трёхпозиционным управлением. Подходит для коммутации силовых и управляющих цепей в распределительных щитах, особенно там, где требуется переключение направления вращения двигателя, режима «звезда–треугольник» или отключение питания с нейтральным положением.

Назначение и область применения

Переключатель кулачковый 4G16-2001-U-R114 предназначен для ручной коммутации трёхфазных электрических цепей. Он используется в системах управления электродвигателями: для изменения направления вращения, переключения с «звезды» на «треугольник», отключения питания с возможностью безопасного обслуживания. Также применяется в цепях сигнализации, управления и вспомогательных контурах. Устройство идеально встраивается в распределительные щиты промышленного оборудования - станков, конвейеров, насосов, сварочных аппаратов.

Технические характеристики

• Тип: кулачковый переключатель
• Число полюсов: 4
• Номинальный ток: 16 А
• Максимальное рабочее напряжение: 690 В переменного тока (50–60 Гц), 440 В постоянного тока
• Количество положений рукоятки: 3 (включает нейтральное положение)
• Степень защиты: IP44 (защита от предметов >1 мм и брызг воды со всех сторон)
• Способ монтажа: на лицевую панель
• Размер передней панели: 64×64 мм
• Тип подключения: винтовые зажимы
• Количество нормально открытых (НО) контактов: 0
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без аварийного отключения
• Измерение между фазами: возможно - устройство допускает контроль напряжения между любыми двумя фазами
• Нормативный документ: ТУ 3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G16-2001-U-R114 монтируется в панель через прямоугольное отверстие 64×64 мм. Для установки требуется предварительно просверлить отверстие и зафиксировать корпус болтами с помощью фланца. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 4 мм2. Устройство совместимо с другими компонентами серии OptiSwitch 4G от КЭАЗ. Не требует внешнего питания - работает механически. Перед монтажом проверьте соответствие посадочного отверстия и глубины шкафа - корпус выступает за плоскость панели.

Безопасность и стандарты

Переключатель соответствует требованиям ТУ 3424-068-05758109-2012. Степень защиты IP44 обеспечивает надёжную работу в условиях повышенной запылённости и вероятности попадания брызг воды - подходит для цехов, мастерских, производственных участков. Нейтральное положение снижает риск случайного включения при техобслуживании. Отсутствие НО-контактов означает, что все контакты замыкаются только при определённом положении рукоятки - это гарантирует точное выполнение заданной программы коммутации.

Преимущества

• Нейтральное положение - безопасное отключение без потери настроек
• Высокая механическая прочность - рассчитан на многократные операции переключения
• Простота визуальной диагностики - положение рукоятки сразу показывает состояние цепи
• Готовность к работе без дополнительных модулей - всё необходимое встроенное
• Совместимость с сериями OptiSwitch 4G - легко заменить или дополнить аналогичными устройствами

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой выше 16 А - для больших токов используйте автоматические выключатели
• IP44 недостаточно для работы в условиях постоянного воздействия струй воды или погружения - не применять во влажных помещениях без дополнительной защиты
• Отсутствие НО-контактов ограничивает возможности в схемах, требующих сигналов «по размыканию»
• Не имеет функции автоматического возврата - рукоятка остаётся в выбранном положении до ручного перемещения
• Не подходит для управления цепями с высокими импульсными токами (например, мощные пускатели без предварительного гашения)

Примеры использования

• Переключение направления вращения трёхфазного двигателя на конвейере
• Режим «звезда–треугольник» для плавного пуска асинхронного двигателя
• Отключение питания сварочного аппарата с сохранением настроек
• Выбор режима работы насосной станции (ручной / автоматический / выключен)
• Локальный выключатель для обслуживания группы оборудования в цеху

Практические советы

• При монтаже в щите соблюдайте минимальный зазор вокруг устройства - не менее 50 мм с каждой стороны для теплоотвода и доступа к рукоятке
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - переусилие повредит контактные площадки
• Проверяйте целостность контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может вызвать нагрев
• Для длительной работы в пыльных средах рекомендовано дополнительно закрывать рукоятку защитным колпачком
• Переключатель 4G16-2001-U-R114 от КЭAZ не заменяет автоматический выключатель - он служит для ручного управления, а не для защиты от перегрузок
