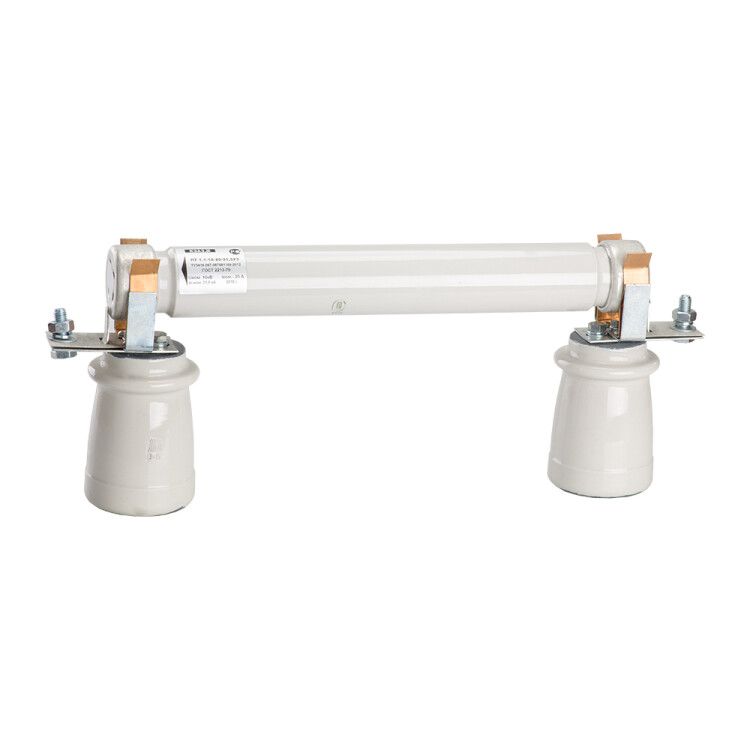

Предохранитель ПКТ 101 10кВ 6А 20кА У3 КЭАЗ 120496

Предохранитель ПКТ-101-10-6-20-У3 от КЭАЗ предназначен для защиты распределительных устройств в сетях переменного тока 10 кВ. Этот высоковольтный предохранитель обеспечивает надёжную отсечку токов короткого замыкания до 20 кА при номинальном токе 6 А и работает в условиях умеренного климата У3.

Назначение и область применения

Предохранитель ПКТ-101-10-6-20-У3 применяется для защиты оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, кабельные линии, секционирующие выключатели и комплектные ячейки КРУ. Он защищает от перегрузок и токов короткого замыкания в системах с частотой 50 Гц. Подходит для установки в открытых и закрытых помещениях с контролируемой окружающей средой.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который предохранитель может проводить длительно без повреждений;
• Номинальное напряжение: 10 кВ - максимальное рабочее напряжение сети, для которой рассчитана защита;
• Предельная отключающая способность: 20 кА - наибольший ток короткого замыкания, который предохранитель способен безопасно прервать;
• Тип тока: переменный (AC), 50 Гц - совместим с энергосистемами России и стран СНГ;
• Климатическое исполнение: У3 - допустимый диапазон температур от –45 C до +40 C, умеренно холодный и влажный климат;
• Степень защиты: IP00 - нет внешней защиты корпуса; требуется установка в изолированной камере или шкафу;
• Количество полюсов: один - однополюсный, используется в однофазных цепях или как часть трёхполюсной сборки;
• Диаметр: 55 мм - габаритный размер для правильного подбора держателя или основания;
• Категория применения: gL/gG - универсальный тип, обеспечивающий защиту как от перегрузок, так и от коротких замыканий;
• Метод установки: на аппарат - фиксируется механически в специальном держателе, не требует сварки или болтового соединения;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствуют требованиям российских стандартов на высоковольтные предохранители.

Совместимость и монтаж

Предохранитель ПКТ-101-10-6-20-У3 совместим с держателями типа ПКТ, которые предусмотрены в аппаратах КЭАЗ и аналогичных производствах. Монтаж выполняется путём вставления в контактный зажим на аппарате - контакты расположены снизу и сверху. Для работы необходимо использовать только рекомендованные держатели с подходящими размерами и усилием затяжки. Недопустимо применение адаптеров или самодельных решений - это снижает надёжность отключения и создаёт риск возгорания.

Безопасность и стандарты

Изделие соответствует ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006, что гарантирует соответствие требованиям безопасности при работе в сетях до 10 кВ. Предохранитель выполнен с учётом норм по взрывобезопасности и термической стойкости. Однако из-за степени защиты IP00 он не имеет собственной герметизации - поэтому обязательно использование в закрытых щитах или камерах КРУ. Отключение происходит с образованием дуги внутри трубчатого корпуса - после срабатывания элемент следует немедленно заменить.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать его даже в мощных распределительных пунктах;
• Подтверждённая надёжность благодаря сертифицированному производителю КЭАЗ и длительному опыту эксплуатации серии ПКТ;
• Простота замены - не требует демонтажа всей системы, достаточно доступа к держателю;
• Широко распространённая модель - легко найти запасные части и держатели на вторичном рынке;
• Устойчивость к широкому диапазону температур делает её пригодной для использования вне помещений в регионах с суровым климатом.

Ограничения применения

• Не предназначена для установки на открытом воздухе без кожуха - степень защиты IP00 исключает воздействие осадков, пыли и брызг;
• Не подходит для защиты двигателей или других нагрузок с высокими пусковыми токами - категория gL/gG оптимизирована для распределительных сетей, а не для машин;
• Запрещено использовать при напряжении выше 10 кВ - возможна пробой изоляции и авария;
• Не рекомендуется многократное срабатывание - каждый отказ является одноразовым событием, последующее включение возможно только после замены элемента;
• Не совместим с автоматическими системами управления - требует ручной замены после срабатывания.

Примеры использования

• Защита трансформаторов 6–10 кВ в подстанциях малой мощности;
• Функциональная защита входных ячеек КРУ-10 кВ;
• Автономная защита кабельных ответвлений от воздушных ЛЭП;
• Щитовые решения на промышленных объектах с ограниченными бюджетами на оборудование;
• Замена старых моделей ПКТ в рамках капитального ремонта распределительных устройств.

Практические советы

• Перед установкой проверьте диаметр держателя - он должен точно соответствовать 55 мм, иначе будет плохой контакт и нагрев;
• Проверяйте целостность корпуса перед монтажом - наличие трещин или деформаций недопустимо;
• После каждого срабатывания исследуйте причину - часто проблема связана с перегрузкой или повреждением кабеля;
• Храните запасные предохранители ПКТ-101-10-6-20-У3 в сухом месте, избегая перепадов температур и влаги;
• При использовании нескольких единиц в одной системе - используйте одинаковый тип и партию, чтобы гарантировать равномерность времени отключения.
