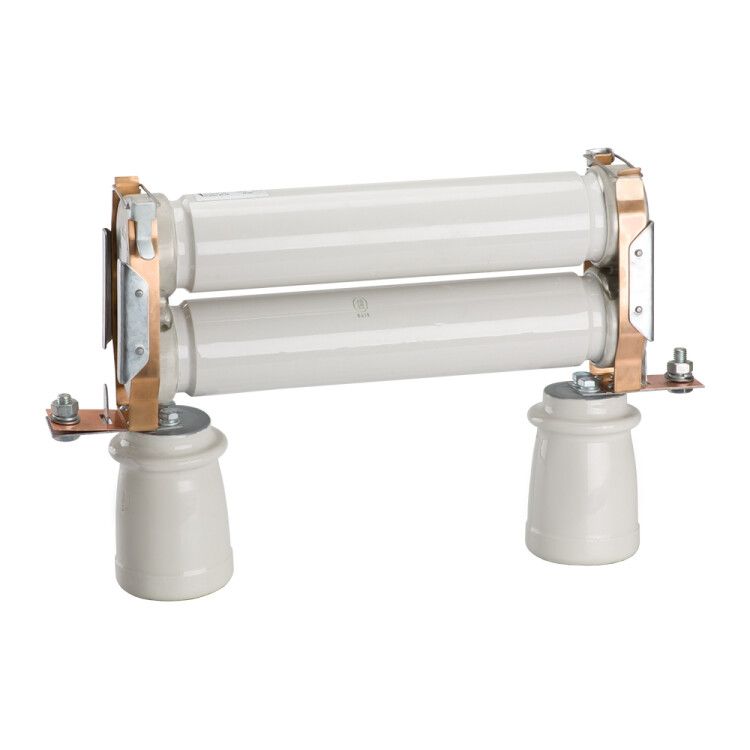

Предохранитель ПКТ 103 10кВ 50А 12.5кА У3 КЭАЗ 258592

Предохранитель ПКТ-103-10-50-12,5-У3 - высоковольтный аппарат для защиты распределительных устройств от перегрузок и коротких замыканий. Произведён КЭАЗ, соответствует сериям ПКТ и ПТ, рассчитан на работу в условиях умеренного климата У3.

Назначение и область применения

Предохранитель ПКТ-103-10-50-12,5-У3 предназначен для защиты силового оборудования в сетях переменного тока 10 кВ. Применяется в распределительных устройствах (РУ) подстанций, трансформаторных пунктах и других объектах энергоснабжения. Обеспечивает быстрое отключение цепи при аварийных токах, предотвращая повреждение кабелей, трансформаторов и другого оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 10 кВ - рабочее напряжение сети, для которой предназначен предохранитель;
• Номинальная частота: 50 Гц - совместим с промышленными сетями России и стран СНГ;
• Предельная коммутационная способность: 12,5 кА - максимальный ток короткого замыкания, который предохранитель может безопасно отключить;
• Тип изделия: воздушный предохранитель - работает в открытой среде без герметичной камеры;
• Категория применения: gL/gG - универсальный тип, защищающий как кабели, так и оборудование от перегрузок и КЗ;
• Диаметр корпуса: 72 мм - габарит для правильного подбора крепления и изоляторов;
• Диапазон рабочих температур: от -45 C до +40 C - обеспечивает надёжную работу в холодном и умеренном климате;
• Степень защиты IP00 - отсутствие защиты от внешних воздействий; требует установки в закрытых щитах или боксах;
• Климатическое исполнение У3 - предназначено для эксплуатации в помещениях с умеренным климатом, без агрессивных сред.

Совместимость и монтаж

Предохранитель ПКТ-103-10-50-12,5-У3 устанавливается в специальные держатели с изолирующими опорами, рассчитанными на напряжение 10 кВ. Подходящие держатели должны иметь посадочные размеры, соответствующие диаметру 72 мм. Монтаж выполняется только при отключенном питании и соблюдении норм безопасности. Нельзя использовать с другими типами предохранителей - только с аналогичными по классу gL/gG и номинальному току 50 А.

Безопасность и стандарты

Предохранитель ПКТ-103-10-50-12,5-У3 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1. Сертифицирован для работы в системах электроснабжения до 10 кВ. Отличается гарантированным отключением даже при значительных токах КЗ благодаря стеклокерамическому корпусу и кварцевом песке внутри, которые гасят дугу.

Преимущества

• Высокая коммутационная способность (12,5 кА) - надёжно отключает самые опасные короткие замыкания;
• Универсальная категория gL/gG - одинаково хорошо защищает кабели и оборудование;
• Известный производитель КЭАЗ - проверенная технология и долгий срок службы;
• Широкий температурный диапазон - работает в суровых зимних условиях без снижения характеристик;
• Максимальная скорость срабатывания - минимизирует тепловые повреждения в защищаемой цепи.

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP00 требует обязательной установки в закрытых ячейках или шкафах;
• Не подходит для постоянных перегрузок выше 50 А - превышение вызывает преждевременное сгорание;
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц;
• Требует регулярной проверки состояния держателя и контактов - окисление или нагрев могут нарушить контакт;
• Не рекомендован для частого срабатывания - после каждого отключения необходимо менять элемент.

Примеры использования

• Защита силовых трансформаторов 6–10 кВ на подстанциях;
• Автоматическая защита вводных ячеек РУ-10 кВ;
• Фидерные линии на промышленных предприятиях с высокой нагрузкой;
• Щитовые комплекты для жилых массивов и административных зданий с собственной подстанцией.

Практические советы

• При замене всегда используйте оригинальные держатели от КЭАЗ - несовместимые модели могут не обеспечивать нужный контакт или механическую фиксацию;
• Перед установкой проверьте целостность корпуса - трещины или следы перегрева недопустимы;
• Убедитесь, что система заземления и изоляция держателя соответствуют классу 10 кВ;
• Не допускайте попадания влаги внутрь шкафа - даже при IP00 повышенная влажность снижает изоляционные свойства;
• Запасные предохранители ПКТ-103-10-50-12,5-У3 храните в сухом месте, избегая ударов и вибраций - они чувствительны к механическим повреждениям.
