Предохранитель ПНБ5М-380/400-160А-УХЛ4 | 110819 КЭАЗ

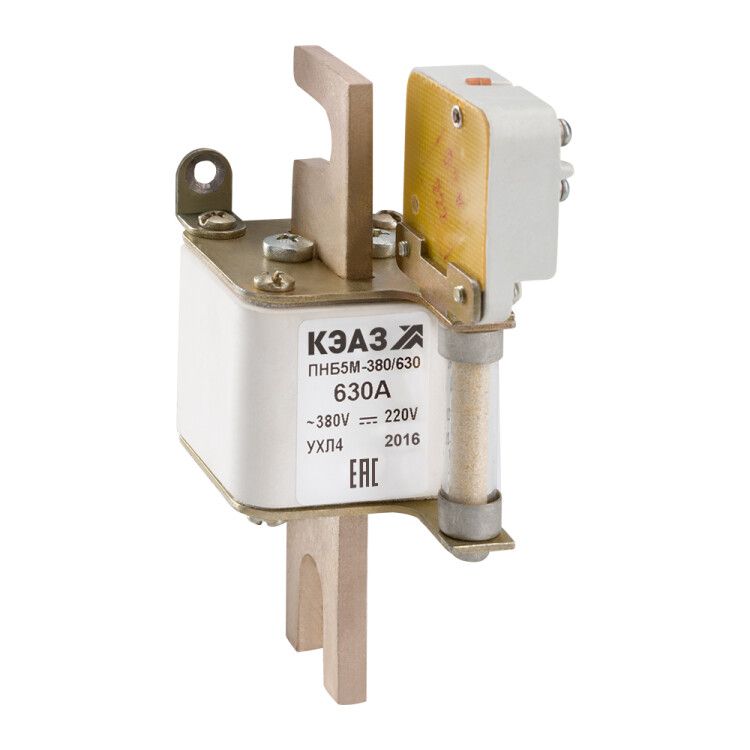

Предохранитель ПНБ5-М-380/400-160А-УХЛ4 от КЭАЗ - быстродействующий плавкий предохранитель с номинальным током 160 А, предназначен для защиты мощных преобразовательных устройств от коротких замыканий в сетях переменного и постоянного тока. Этот предохранитель применяется в промышленном оборудовании, где важна надёжная и скоростная реакция на аварийные режимы.

Назначение и область применения

Предохранитель ПНБ5-М-380/400-160А-УХЛ4 используется исключительно для защиты преобразовательных агрегатов с кремниевыми полупроводниковыми вентилями - таких как выпрямители, инверторы, частотные преобразователи. Он срабатывает при внутренних коротких замыканиях в цепях переменного тока (50/60 Гц) или пульсирующем токе, а также в цепях постоянного тока. Применяется в энергоёмком оборудовании: металлургических установках, сварочных аппаратах, приводах крупных насосов и конвейеров.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительный ток, который предохранитель выдерживает без срабатывания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети переменного тока;
• Отключающая способность: 110 кА - максимальная величина тока короткого замыкания, которую предохранитель способен безопасно прервать;
• Тип изделия: плавкая вставка в корпусе, втычного типа;
• Категория применения: gR - высокая отключающая способность, предназначена для защиты полупроводниковых приборов;
• Тип напряжения: AC - работает в цепях переменного тока; совместим с пульсирующим и постоянным током;
• Частота: 50/60 Гц - оптимизирован для стандартных сетей;
• Климатическое исполнение: УХЛ4 - устойчив к холодному и влажному климату, допускает работу при температурах от -60 до +60 C;
• Количество полюсов: 1 - однополюсный, рассчитан на одну фазу или один провод;
• Максимальное сечение кабеля: 160 мм2 - позволяет подключать массивные медные жилы;
• Степень защиты: IP00 - корпус не защищён от внешнего воздействия, требует установки в закрытом щите или специальном держателе;
• Габарит предохранителя: 400 А - указывает на габаритную серию, соответствующую предельному току 400 А, что влияет на размер и тип держателя;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009;
• Код в реестре: РЭ-2494/20 - подтверждает соответствие требованиям РФ.

Совместимость и монтаж

Предохранитель ПНБ5-М-380/400-160А-УХЛ4 имеет втычное исполнение и устанавливается только в специально предназначенные держатели серии ПНБ5. Размеры соответствуют габариту 400 А - важно проверить совпадение контактов и глубины посадки. Монтаж осуществляется на аппарат - то есть предохранитель крепится непосредственно к коммутационному устройству или распределительному щиту через контактную систему. Для обеспечения надёжного соединения используйте только оригинальные держатели КЭАЗ. Подключение кабеля сечением до 160 мм2 возможно без переходников.

Безопасность и стандарты

Предохранитель ПНБ5-М-380/400-160А-УХЛ4 соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Его категория gR гарантирует избирательное срабатывание при коротких замыканиях в цепях с полупроводниковыми элементами, минимизируя риск повреждения дорогостоящего оборудования. Отключающая способность 110 кА обеспечивает безопасность даже при самых серьёзных аварийных токах. Наличие записи в Реестре промышленной продукции РФ подтверждает легальное происхождение и соответствие государственным нормам.

Преимущества

• Высокая скорость срабатывания благодаря категории gR - защищает чувствительные полупроводники от термического и электродинамического повреждения;
• Широкий диапазон рабочих температур (-60…+60 C) - позволяет использовать в суровых условиях: холодильных камерах, открытых площадках, на севере;
• Поддержка больших сечений кабелей (до 160 мм2) - снижает необходимость в дополнительных переходниках;
• Совместимость с постоянным током - расширяет возможности применения в DC-цепях;
• Производство на КЭАЗ - гарантированное качество сборки и контроль параметров.

Ограничения применения

• Не предназначен для защиты обычных нагрузок (двигатели, освещение, нагреватели) - слишком быстрая характеристика может вызывать ложные срабатывания;
• Степень защиты IP00 - нельзя устанавливать открыто, обязательно требуется герметичный или закрытый держатель;
• Только однополюсное исполнение - для трёхфазных цепей потребуется три штуки, установленные последовательно;
• Не рекомендовано использование в цепях с частыми перегрузками - предохранитель не восстановим, после срабатывания необходимо заменить;
• Не совместим с автоматическими выключателями в качестве взаимозаменяемой детали - отличаются принципом действия и временными характеристиками.

Примеры использования

• Защита выпрямителей в электросварочных машинах;
• Обеспечение безопасности частотных преобразователей на промышленных конвейерах;
• Фазовая защита в системах электропривода станков ЧПУ;
• Цепи постоянного тока в литейных производствах с тиристорными регуляторами;
• Щитовые комплекты для холодильных установок в арктических регионах.

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - предохранитель находится под высоким потенциалом;
• Выбирайте держатель точно по габариту 400 А - неверный размер приведёт к плохому контакту и перегреву;
• Проверьте целостность корпуса перед установкой - трещины или деформация недопустимы;
• Закручивайте клеммы с усилием, соответствующим сечению кабеля (не более 160 мм2);
• При использовании в цепях постоянного тока соблюдайте полярность - хотя предохранитель нечувствителен к направлению тока, держатель может иметь ограничения;
• Храните запасные предохранители в сухом месте - влага может повлиять на контактные поверхности.
