Предохранитель ПНБ7-690/1000-1-1000А-УХЛ3 | 110951 КЭАЗ

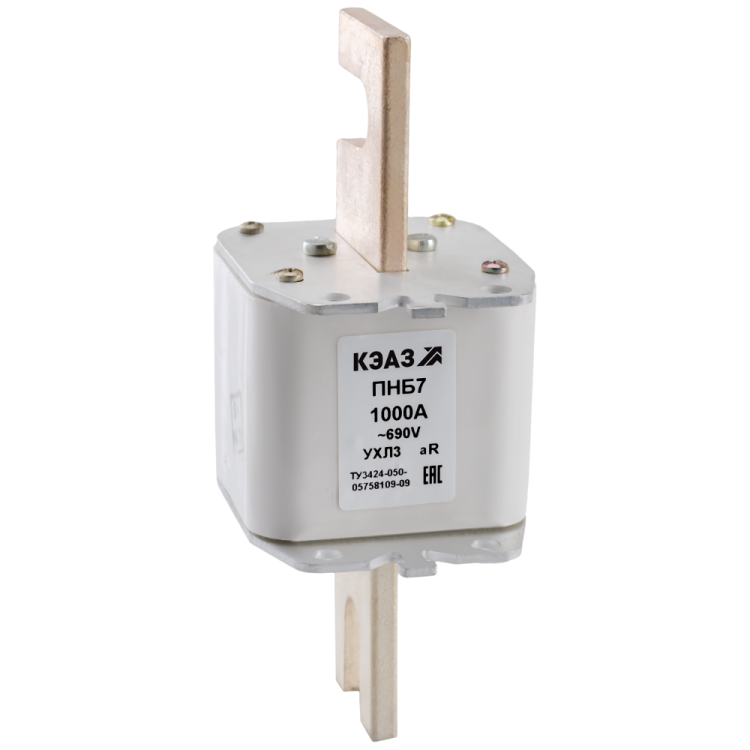

Предохранитель ПНБ7-690/1000-1-1000А-УХЛ3 от КЭАЗ предназначен для быстрой защиты полупроводниковых приборов от токов короткого замыкания в цепях переменного тока. Этот предохранитель отличается высокой отключающей способностью, устойчивостью к экстремальным температурам и минимальными энергетическими потерями, что делает его надёжным решением для промышленной автоматизации.

Назначение и область применения

Предохранитель ПНБ7-690/1000-1-1000А-УХЛ3 применяется исключительно для защиты чувствительных полупроводниковых устройств - таких как выпрямители, частотные преобразователи, силовые модули и инверторы - от повреждений при коротком замыкании. Он соответствует категории aR, что означает избирательное и очень быстрое действие именно при аварийных токах, не реагируя на кратковременные перегрузки. Подходит для установки в распределительных щитах, силовых шкафах и на оборудовании с высокими требованиями к скорости отключения.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 100 кА (по данным производителя - до 110 кА)
• Тип изделия: плавкая вставка, втычное исполнение
• Количество полюсов: 1
• Частота: 50 / 60 Гц
• Диапазон рабочих температур: от –60 C до +60 C
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с повышенной влажностью)
• Максимальное сечение кабеля: 1000 мм2
• Индикация срабатывания: верхняя, механический выступ (бойк)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом корпусе)
• Энергетические потери: минимизированы за счёт оптимизированной конструкции плавкого элемента
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2493/20

Совместимость и монтаж

Предохранитель ПНБ7-690/1000-1-1000А-УХЛ3 устанавливается на специальный аппарат - фиксированный держатель с контактами, совместимый с типоразмером 1000 А. Монтаж осуществляется путём вставки в пазы держателя; зажимы должны плотно прилегать к контактах, чтобы избежать нагрева. Для правильной работы необходимо использовать только рекомендованные держатели от КЭАЗ или аналогичные, сертифицированные под этот типоразмер. Недопустимо использование адаптеров или переходников, снижающих тепловой контакт.

Безопасность и стандарты

Предохранитель соответствует российским нормативам ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2009. Его классификация aR гарантирует селективность и точность действия при КЗ, что снижает риск возгорания и повреждения оборудования. Благодаря наличию бойка оператор получает визуальную сигнализацию сработавшего предохранителя. Однако, поскольку степень защиты IP00, он не имеет собственной герметизации - обязательна установка внутри закрытого корпуса с доступом только для обслуживающего персонала.

Преимущества

• Низкий уровень I₂t - меньше тепловой энергии передаётся защищаемому оборудованию при КЗ, увеличивая срок жизни полупроводниковых компонентов
• Высокая отключающая способность - эффективно работает даже при сверхтоке до 100–110 кА
• Минимальные потери мощности - благодаря новой конструкции плавкого элемента и материалам снижены тепловые потери при работе на номинале
• Широкий температурный диапазон - можно применять в суровых климатических условиях, включая холодные склады, открытые площадки и зимние объекты
• Простота замены - втычная форма и наличие индикатора позволяют менять вставку без демонтажа всего устройства
• Долгий срок службы - материалы и технология производства обеспечивают стабильность характеристик на протяжении всего срока эксплуатации

Ограничения применения

• Не предназначена для защиты обычных нагрузок (двигателей, освещения) - используется только для полупроводниковых приборов
• Не допускается установка вне защитного кожуха - IP00 не защищает от пыли, влаги, случайного прикосновения
• Не подходит для постоянных перегрузок выше 1000 А - возможен преждевременный выход из строя
• Требуется проверка совместимости с держателем - не все модели держателей подходят, особенно импортные
• Не следует использовать в сетях постоянного тока - рассчитан только на переменный ток 50/60 Гц

Примеры использования

• Защита частотных преобразователей на промышленных конвейерах
• Обеспечение безопасности силовых модулей в системах электропривода
• Функциональная защита выпрямителей в сварочных аппаратах и электролизных установках
• Установка в распределительных пунктах на заводах с высокой плотностью полупроводникового оборудования
• Применение в холодильных комплексах и на Arctic-объектах благодаря устойчивости к −60 C

Практические советы

• При замене всегда используйте оригинальные вставки ПНБ7-690/1000-1-1000А-УХЛ3 от КЭАЗ - совместимость других изделий не гарантирована
• Проверьте состояние держателя после каждого срабатывания - возможно оплавление контактов или деформация
• При монтаже в жестких условиях (пыль, влага) обязательно поместите предохранитель внутрь корпуса с уровнем защиты IP54 или выше
• Не затягивайте клеммы слишком сильно - это может повредить контакты и вызвать перегрев
• При использовании в многоканальных системах учтите координацию времени срабатывания между предохранителем и другими защитными устройствами
• Храните запасные вставки в сухом месте - хотя они работают при −60 C, долгосрочное воздействие влаги может повлиять на металл плавкого элемента
