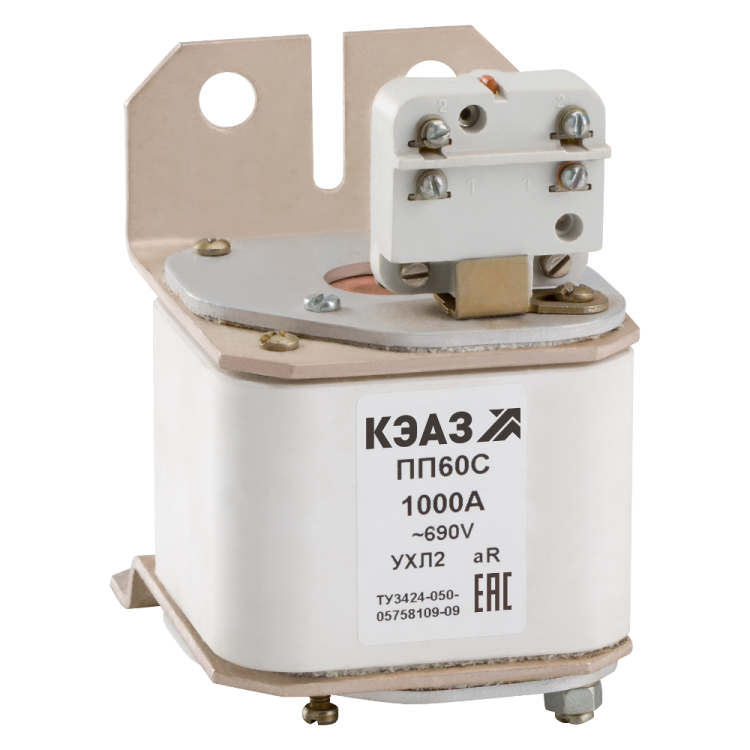

Предохранитель ПП60С-41Т2-1000А-УХЛ2 | 111270 КЭАЗ

Предохранитель ПП60С-41Т2-1000А-УХЛ2 - быстродействующий плавкий предохранитель компании КЭАЗ, рассчитанный на ток 1000 А и напряжение 690 В переменного тока. Он предназначен для защиты чувствительных полупроводниковых устройств, таких как тиристорные преобразователи и выпрямители, в условиях суровых климатических нагрузок. Артикул 111270 соответствует сериям ПП60С и ПП57.

Назначение и область применения

Предохранитель ПП60С-41Т2-1000А-УХЛ2 используется исключительно для защиты от коротких замыканий в цепях с полупроводниковыми приборами. Его основная задача - оперативно отключить аварийный ток, чтобы избежать повреждения дорогостоящего оборудования: тиристорных электроприводов, выпрямителей для электролиза, частотных преобразователей. Также допускается применение этого предохранителя на электроподвижном составе - например, в системах питания тепловозов или метро.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который предохранитель выдерживает длительное время без срабатывания;
• Номинальное напряжение: 690 В AC - работает в сетях переменного тока до этой величины;
• Отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания до 100 тысяч ампер;
• Категория применения: aR - класс быстродействующих предохранителей для защиты полупроводниковых элементов; отличается минимальным временем срабатывания;
• Тип напряжения: переменный ток (AC), частота 50/60 Гц - совместим со всеми стандартными промышленными сетями;
• Климатическое исполнение: УХЛ2 - устойчив к холодному и влажному климату, работает при температурах от –60 C до +60 C;
• Исполнение: втычное - монтируется в специальные держатели через контактные пластины;
• Количество полюсов: 1 - однополюсный, применяется в однофазных участках цепи;
• Максимальное сечение кабеля: 960 мм2 - позволяет подключать мощные медные шины или многожильные провода;
• Индикатор состояния: передний - визуальный сигнал сработавшего предохранителя виден спереди без вскрытия корпуса;
• Наличие бойка: да - механический указатель выброса плавкой вставки, обеспечивает наглядную диагностику отказа;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, требует установки в защищенном корпусе или щите;
• Габарит: 1000А - соответствует габаритному ряду для предохранителей на этот ток, совместим с держателями серии ПП60С.

Совместимость и монтаж

Предохранитель ПП60С-41Т2-1000А-УХЛ2 устанавливается в держатели типа “втычные”, специально разработанные для серии ПП60С. Подключение осуществляется через вертикальные контакты - необходимо соблюдать правильную ориентацию и плотность фиксации. Монтаж выполняется **только на аппарат** - то есть внутри распределительного устройства, щита или силового модуля. Для надежного контакта используйте держатели с проверенной степенью зажима и без окисления контактов. Нельзя использовать с держателями других серий - даже если они внешне подходят, это нарушает гарантию безопасности.

Безопасность и стандарты

Предохранитель ПП60С-41Т2-1000А-УХЛ2 изготовлен в соответствии с требованиями ГОСТ Р 50339.0-2003 и техническими условиями ТУ3424-050-05758109-2009. Продукция внесена в Реестр промышленной продукции РФ (код РЭ-2491/20), что подтверждает соответствие нормам безопасности и качества. Все тестирования выполнены на импульсы тока короткого замыкания до 100 кА, что делает изделие надежным в экстремальных режимах работы.

Преимущества

• Высокая отключающая способность (100 кА) - обеспечивает защиту даже при самых серьезных авариях;
• Быстродействие категории aR - минимизирует термические и электродинамические воздействия на полупроводники;
• Встроенный индикатор и бойк - позволяют быстро определить причину отключения без демонтажа;
• Широкий диапазон температур (–60…+60 C) - подходит для работы в холодильниках, на открытых площадках, в зимних условиях;
• Подтвержденная совместимость с оборудованием КЭАЗ - снижает риск несоответствия при замене.

Ограничения применения

• Не предназначен для защиты обычных двигателей, освещения или слаботочных цепей - слишком высокая скорость срабатывания не нужна и может вызывать ложные срабатывания;
• IP00 - нельзя устанавливать вне закрытых щитов, в сыром воздухе или местах с пылевыми выбросами;
• Требуется точное соответствие номинальному току цепи - перегрузка выше 1000 А приведёт к немедленному пробою;
• Не рекомендован для цепей с высокой долей гармоник или частыми пусками - возможны преждевременные отказы из-за термического старения вставки;
• Не следует использовать вместо автоматических выключателей - он не обеспечивает защиту от перегрузок, только от КЗ.

Примеры использования

• Защита тиристорных преобразователей на металлургическом заводе;
• Щит управления электролизными установками в химической промышленности;
• Цепи питания тяговых преобразователей на электровозах;
• Выпрямители для катодной защиты трубопроводов;
• Силовые модули частотных регуляторов на конвейерных линиях.

Практические советы

• Выбирая предохранитель ПП60С-41Т2-1000А-УХЛ2, всегда сверьте расчетный ток КЗ вашей сети с отключающей способностью 100 кА - если она ниже, изделие будет недостаточно эффективным;
• Проверьте наличие оригинальных держателей КЭАЗ - использование сторонних комплектующих может нарушить теплоотвод и контакт;
• При замене обязательно отключите питание и убедитесь, что система разрядилась - особенно важно в емкостных преобразователях;
• Обращайте внимание на цвет индикатора: красный = сработка, белый = исправен. Если бойко не выброшено - возможно, произошел внутренний обрыв без размыкания;
• Храните запасные предохранители в сухом месте - повышенная влажность влияет на работу плавкой вставки даже в нерабочем состоянии.
