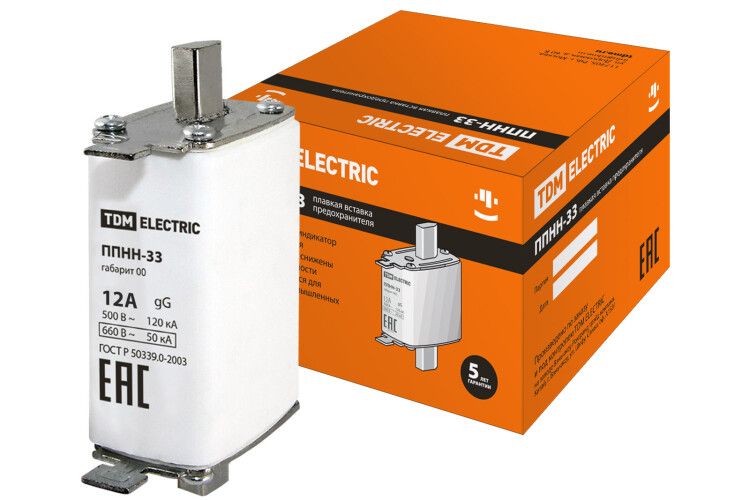

Предохранитель ППНН-33 габ.00, 12А | SQ0713-0080 TDM

Предохранитель плавкая вставка ППНН-33 габ.00 12А от TDM ELECTRIC предназначен для защиты промышленного оборудования и кабельных линий от перегрузок и коротких замыканий. Эта модель отличается компактностью, сниженными тепловыми потерями и надежной конструкцией, подходящей для использования в распределительных устройствах и шкафах управления.

Назначение и область применения

Плавкая вставка ППНН-33 габ.00 12А используется для защиты цепей постоянного и переменного тока в условиях повышенной нагрузки. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Шкафах и пунктах распределительных (ШРС, ШР, ПР);
• Оборудовании трансформаторных подстанций (КСО, ЩО);
• Ящиках и шкафах управления;
• Линиях питания двигателей, насосов, конвейеров и других промышленных механизмов.

Технические характеристики

• Номинальный ток: 12 А
• Габаритная серия: габ.00
• Тип корпуса: заполненный кварцевым песком
• Рабочая температура: от –45 C до +60 C
• Контакты: ножевого типа, изготовлены из медного сплава с покрытием олово-висмут
• Плавкий элемент: из фосфористой бронзы, точечно сварен с контактами
• Индикатор срабатывания: встроенный визуальный индикатор
• Соответствие стандартам: МЭК

Совместимость и монтаж

Плавкая вставка ППНН-33 габ.00 12А совместима с держателями, рассчитанными на предохранители серии ППНН с габаритом 00. Ножевые контакты обеспечивают легкую установку даже при ограниченном доступе. Убедитесь, что держатель имеет посадочные размеры, соответствующие стандартным параметрам ППНН. Не используйте держатели от старых моделей ПН-2 - они не гарантируют плотного контакта.

Безопасность и стандарты

Конструкция плавкой вставки соответствует требованиям международных стандартов МЭК. Кварцевый песок внутри корпуса обеспечивает быстрое гашение дуги при аварийном отключении, снижает риск возгорания и повышает безопасность обслуживания. Индикатор срабатывания позволяет оперативно выявить отказ без вскрытия держателя.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в шкафах;
• Тепловые потери ниже более чем на 30% - снижается нагрев держателя и окружающих элементов;
• Ножевые контакты с заостренными поверхностями позволяют легко вставлять и извлекать вставку даже при слабом доступе;
• Встроенная индикация срабатывания исключает необходимость проверки мультиметром после аварии;
• Высокоочищенный кварцевый песок обеспечивает стабильную работу при частых коммутациях и высоких токах КЗ.

Ограничения применения

• Не предназначена для работы в средах с высокой влажностью без дополнительной герметизации держателя;
• Не рекомендуется использовать в цепях с импульсными нагрузками выше допустимого значения - возможны ложные срабатывания;
• Не подлежит восстановлению после срабатывания - требуется замена новой вставкой того же номинала;
• Не применяется в сетях с напряжением выше класса, указанного в документации производителя (не указана - уточните у поставщика).

Примеры использования

• Защита входного кабеля в щитовой комнате промышленного цеха;
• Автоматическое отключение двигателя насоса при перегрузке в системе водоснабжения;
• Функциональная защита вентиляторов и конвейеров в автоматизированных линиях;
• Стандартная защита в распределительных шкафах КСО на трансформаторных подстанциях.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что система обесточена - даже при наличии индикатора срабатывания;
• Выбирайте вставку точно по номиналу - использование большего тока увеличивает риск повреждения оборудования;
• Проверьте состояние держателя перед установкой новой вставки: окисление контактов или деформация пружин снижают надежность;
• При работе в холодных условиях (ниже –30 C) убедитесь, что материал держателя сохраняет эластичность - особенно важна герметизация;
• ППНН-33 габ.00 12А от TDM ELECTRIC - это замена для устаревших ПН-2; при модернизации шкафов можно сразу переходить на эту модель без изменения монтажных размеров.
