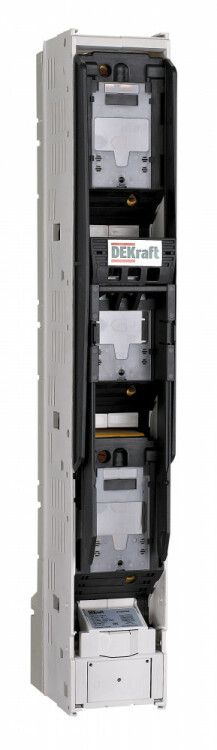

Предохранитель-выключатель-разъединитель вертикальный 400А 3ф отключение_ПВР-101 DEKraft 21406DEK APC

Предохранитель-выключатель-разъединитель вертикальный ПВР-101 от DEKraft - устройство комбинированного назначения для безопасного отключения и защиты трёхфазных цепей до 400 А. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-101 выполняет три функции одновременно: служит выключателем нагрузки, разъединителем с видимым разрывом цепи и защитой от перегрузок и КЗ через ножевые предохранители. Применяется в системах управления двигателями, конвейерами, насосными станциями и другим оборудованием, где требуется ручное отключение и замена предохранителей без доступа к токоведущим частям.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип защиты: ножевой предохранитель (замена после срабатывания)
• Степень защиты: IP30 - защита от контакта с пальцами и твёрдыми предметами, но не от воды
• Монтаж: на шину (DIN-рейка), универсальное расположение
• Рукоятка: несменяемая, фиксирует положение «вкл./выкл.»
• Прозрачная крышка: да - позволяет визуально контролировать состояние предохранителей
• Гарантия: 3 года

Совместимость и монтаж

ПВР-101 устанавливается исключительно на стандартную DIN-рейку шириной 35 мм. Устройство имеет универсальное крепление - можно монтировать как вертикально, так и горизонтально, но рекомендовано вертикальное положение для лучшего теплоотвода. Для работы требуются предохранители типа «ножевой» соответствующего номинала (не входят в комплект). Перед установкой проверьте соответствие габарита предохранителя №2 и допустимый ток вставок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Наличие видимого разрыва обеспечивает выполнение норм по изоляции перед обслуживанием. Прозрачная крышка снижает риск случайного прикосновения к токоведущим элементам при закрытом положении. Однако степень защиты IP30 не допускает использование во влажных средах или местах с возможностью попадания брызг воды.

Преимущества

• Объединяет три функции в одном корпусе - экономит место в щите
• Видимый разрыв цепи при отключении - повышает безопасность при ремонте
• Прозрачная крышка позволяет контролировать целостность предохранителей без вскрытия устройства
• Несъёмная рукоятка исключает потерю органа управления
• Универсальная установка на шину ускоряет монтаж и стандартизирует сборку

Ограничения применения

• Не предназначено для автоматического отключения - управление только ручное
• Не защищено от влаги (IP30); нельзя использовать вне помещений или в сырых помещениях без дополнительной защиты
• Требуется регулярная замена предохранителей после срабатывания - не является восстанавливаемым устройством
• Поддерживает только ножевые предохранители габарита №2; другие типы не совместимы
• Не рассчитан на частые операции включения/отключения - не предназначен для частого переключения нагрузки

Примеры использования

• Щит управления асинхронным двигателем мощностью до 200 кВт
• Распределительный пункт на производстве с несколькими конвейерными линиями
• Центральный рубильник для группы станков в механическом цехе
• Защита силовой цепи нагревательных элементов в термических установках

Практические советы

• Перед установкой убедитесь, что выбранные предохранители имеют номинальный ток ≤ 400 А и подходят по габариту №2
• При монтаже на шину соблюдайте минимальный зазор между соседними устройствами - не менее 10 мм для охлаждения
• Проверяйте состояние предохранителей визуально через прозрачную крышку каждые 3–6 месяцев
• Не используйте ПВР-101 в качестве основного выключателя для частых запусков - применяйте контакторы или магнитные пускатели
• При замене предохранителей всегда отключайте питание и используйте средства индивидуальной защиты
