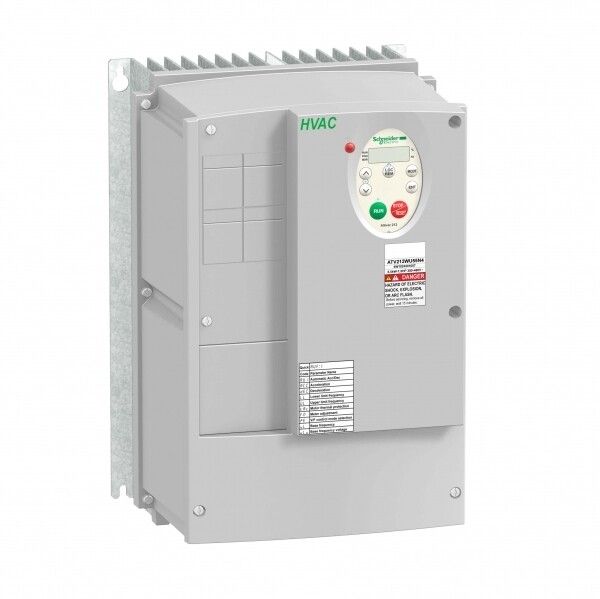

Преобразователь частоты ATV212 5.5кВт 480В IP55 SchE ATV212WU55N4 APC

Преобразователь частоты ATV212 5,5 кВт 480 В IP55 — устройство для регулирования скорости трёхфазного асинхронного двигателя в промышленных системах. Модель от Schneider Electric рассчитана на работу в жестких условиях благодаря защите IP55 и надёжной компоновке.

Назначение и область применения

Преобразователь частоты ATV212 5,5 кВт 480 В IP55 управляет скоростью вращения электродвигателя, позволяя точно контролировать производственные процессы. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где требуется плавный запуск и экономичная работа на переменной нагрузке.

Технические характеристики

• Мощность: 5,5 кВт — обеспечивает управление двигателями до этого значения при напряжении 480 В.
• Напряжение питания: 480 В переменного тока — совместим с промышленными сетями в США, Канаде и некоторых странах Европы.
• Степень защиты: IP55 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления.
• Выходная частота: до 60 Гц — позволяет изменять скорость двигателя в пределах нормального рабочего диапазона.
• Фазность входа/выхода: трёхфазная — требует подключения к трёхфазной сети и управления трёхфазным двигателем.

Совместимость и монтаж

ATV212 5,5 кВт 480 В IP55 предназначен для установки в электрощитах или на стене. Для монтажа необходим доступ к клеммам для подключения фаз, заземления и управляющих сигналов. Устройство работает с двигателями стандарта IEC, мощностью до 5,5 кВт. Обязательно соблюдать посадочные габариты и зазоры вокруг корпуса для теплоотвода — минимальное расстояние 50 мм сверху и снизу. Подключение проводов — к винтовым клеммам; момент затяжки не более 0,5 Н·м.

Безопасность и стандарты

Преобразователь частоты ATV212 соответствует требованиям EN 61800-5-1 и UL 508C. Имеет встроенную защиту от перегрузки, перегрева, короткого замыкания и потери фазы. Соответствует директивам EMC для промышленной среды.

Преимущества

• Устойчивость к пыли и брызгам воды (IP55) — снижает риск отказа в цехах с высокой запылённостью или влажностью.
• Простая настройка через кнопки на лицевой панели — не требует внешнего программатора для базовой конфигурации.
• Надёжная тепловая защита — продлевает срок службы устройства даже при длительной работе на пределе мощности.
• Поддержка стандартных сигналов управления (0–10 В, 4–20 мА) — легко интегрируется в существующие системы автоматизации.

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах — отсутствует сертификат ATEX или IECEx.
• Не поддерживает функции связи по протоколам Modbus TCP/IP или Profibus — только дискретные и аналоговые входы/выходы.
• Максимальная температура окружающей среды +40 °C — при более высоких температурах требуется принудительное охлаждение или снижение нагрузки.
• Не рекомендован для постоянной работы ниже 20 % от номинальной мощности — возможна нестабильность работы вентилятора охлаждения.

Примеры использования

• Насосная станция — плавный запуск и регулирование давления в трубопроводе.
• Конвейерная линия — точная синхронизация скорости движения с технологическим процессом.
• Вентиляционная система — энергосбережение за счёт снижения оборотов при низкой потребности.
• Циркулярная пилы и шлифмашины — контроль скорости реза для повышения качества обработки.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность может вызвать вращение двигателя в обратную сторону.
• Используйте входной реактор (дополнительно) при длинных кабелях между преобразователем и двигателем — это снизит импульсные помехи.
• При установке в щит с другими аппаратами — выделяйте отдельное место для ATV212 5,5 кВт 480 В IP55, чтобы избежать перегрева от соседних нагревающихся элементов.
• Для обслуживания отключите питание и дождитесь полного разряда конденсаторов (минимум 5 минут после отключения) — напряжение на шинах DC остаётся опасным!
• Записывайте параметры настроек перед сбросом — модель не сохраняет пользовательские профили при аварийном отключении.
