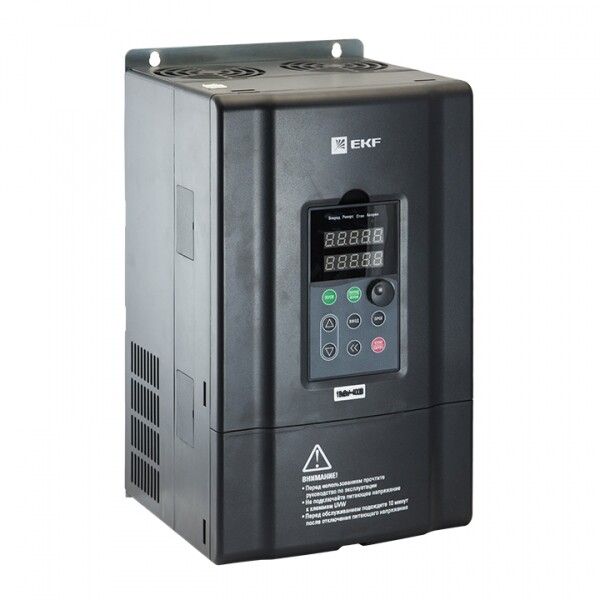

Преобразователь частоты 132/160кВт 3х400В VECTOR-100 EKF PROxima | VT100-132-3

Преобразователь частоты 132/160 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель VECTOR-100 PROxima обеспечивает энергосбережение до 30%, подходит для промышленных систем с высокими требованиями к управлению и надёжности. Артикул vt100-132-3 соответствует максимальной выходной мощности 160 кВт и номинальному току 253 А.

Назначение и область применения

Преобразователь частоты 132/160 кВт 3х400 В VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в ответственных промышленных системах. Он позволяет точно поддерживать заданную скорость при изменении нагрузки, температуры или других внешних условий. Применяется на конвейерах, насосах, компрессорах, вентиляционных установках, станках с ЧПУ и других устройствах, где важна экономичность и стабильность работы.

Технические характеристики

• Сетевое напряжение: 400 В, три фазы
• Номинальная мощность двигателя: 132 кВт
• Максимальная выходная мощность: 160 кВт
• Выходной ток: 253 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными механизмами
• Частота сети: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - для установки внутри шкафов, не защищён от воды и пыли снаружи
• Управление в четырёх квадрантах - поддерживает реверс, рекуперацию энергии и точное торможение
• Тип преобразователя: с непосредственной связью - без промежуточного звена постоянного тока, повышает КПД
• Аналоговые входы: 2 - для сигналов 0–10 В или 4–20 мА
• Аналоговые выходы: 2 - для передачи информации о состоянии (например, ток, частота)
• Цифровые входы: 6 - для команд запуска, останова, переключения режимов
• Цифровые выходы: 4 - для сигнализации аварий, готовности, завершения цикла
• Интерфейс RS-485: 1 - для подключения к системам автоматизации (Modbus RTU)
• Встроенное тормозное сопротивление - исключает необходимость внешнего модуля при торможении
• Способы задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (PLC)
• Гарантия: 3 года

Совместимость и монтаж

VECTOR-100 PROxima совместим с большинством трёхфазных асинхронных двигателей мощностью до 160 кВт. Для монтажа требуется шкаф с минимальным зазором 100 мм вокруг корпуса для обеспечения воздушного охлаждения. Устройство крепится болтами к вертикальной поверхности. Подключение силовых кабелей - к клеммам L1/L2/L3 (ввод) и U/V/W (вывод). Учитывайте посадочные размеры и массу оборудования - устройство требует прочной основы. Панель управления имеет две строки дисплея для отображения текущих параметров и ошибок.

Безопасность и стандарты

Преобразователь частоты 132/160 кВт 3х400 В VECTOR-100 PROxima допущен к использованию в промышленной зоне. Соответствует нормам EMC и безопасности для промышленного оборудования. Отличается повышенной устойчивостью к колебаниям напряжения и частоты сети - допускается симметрия до +-15%. Наличие встроенного тормозного сопротивления снижает риск перегрева и повреждения изоляции при торможении.

Преимущества

• Энергоэффективность - снижение расхода электроэнергии на 30% и более за счёт точного регулирования оборотов
• Улучшенная теплопередача - расположение конденсаторов не препятствует естественной конвекции воздуха
• Защита плат - все печатные платы покрыты лаком против влаги и пыли внутри шкафа
• Лёгкая сервисная доступность - вентилятор легко снимается для замены без демонтажа всего устройства
• Поддержка рекуперации - управление в четырёх квадрантах позволяет возвращать энергию в сеть при торможении
• Гибкое управление - возможность интеграции с PLC через RS-485 и использование аналоговых сигналов

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного размещения в закрытом шкафу
• Не поддерживает Industrial Ethernet, PROFINET, USB, RS-232 - ограниченный набор коммуникационных интерфейсов
• Не рассчитан на работу вне промышленной среды - чувствителен к влажности, осадкам, агрессивным газам
• Максимальная частота 600 Гц - недостаточна для некоторых сверхвысокооборотных задач (более 10 000 об/мин)
• Требуется выделенная цепь питания - не рекомендуется подключение к бытовым сетям или слаботочным системам

Примеры использования

• Конвейерная линия - плавный пуск и останов, регулировка скорости по продукту
• Воздуховоды с вентиляторами - адаптация мощности к уровню загрузки помещения
• Насосные станции - поддержание давления без перепуска через клапаны
• Фрезерные станки - точное управление шпинделем на высоких частотах
• Компрессоры - снижение холостого хода и энергопотребления при низкой нагрузке

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает реверс двигателя
• Настройте тормозное сопротивление под реальную инерцию системы - слишком маленькое сопротивление вызовет перегрузку
• Используйте фильтры гармоник при наличии нескольких преобразователей на одной линии - снижают помехи в сети
• При работе в условиях высокой запылённости - используйте дополнительные фильтры на входе в шкаф
• Записывайте параметры после настройки - можно сохранить профиль на SD-карту (если есть порт) или экспортировать через RS-485
• Проверяйте температуру вентилятора каждые 6 месяцев - даже при IP20 перегрев сокращает срок службы конденсаторов
