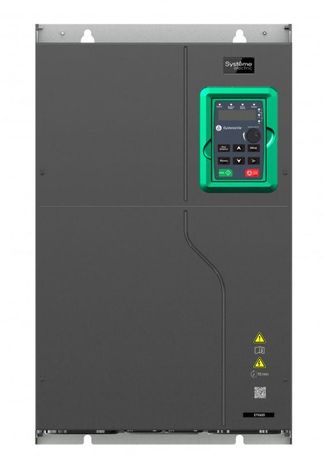

Преобразователь частоты STV600 132 кВт 400В с DC реакт. | STV600C13N4L1 SE APC

Преобразователь частоты STV600 132 кВт 400В с реактором DC/входным SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 132 кВт. Бренд Systeme Electric предлагает эту модель как часть серии SystemeVar, ориентированную на насосные и вентиляторные системы. Артикул stv600c13n4l1 включает встроенный DC-реактор, что снижает помехи в сети без необходимости внешних компонентов.

Назначение и область применения

Преобразователь частоты STV600 132 кВт 400В с реактором DC/входным SE предназначен для управления двигателями в системах, где требуется изменение скорости вращения: насосы, вентиляторы, конвейеры, компрессоры. Особенно эффективен в задачах с переменной нагрузкой - например, в системах водоснабжения, HVAC, промышленной вентиляции. Поддерживает скалярное и векторное управление без датчиков обратной связи, что делает его подходящим для большинства типичных промышленных применений. Также имеет специальный «пожарный режим» - автоматическое повышение мощности при аварийных ситуациях.

Технические характеристики

• Напряжение питания: 3×400 В (допуск +-15%…+10%, то есть от 340 В до 440 В)
• Номинальная выходная мощность: 132 кВт
• Номинальный выходной ток: 250 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц
• Максимальная выходная мощность: 250 кВт (кратковременно, до 60 сек.)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и воды
• Управление: скалярное и векторное (FOC, без энкодера)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Цифровые выходы: 1 (реле)
• Дополнительно: 2 релейных выхода - только для моделей, выпущенных после 15 марта 2023 г. (маркировка QCPASS на упаковке)
• Температурный диапазон: от −10 C до +50 C; при температуре выше +40 C возможна потеря номинальной мощности
• Габариты: 338 × 554 × 326,2 мм
• Вес: 43 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV600 132 кВт 400В с реактором DC/входным SE рассчитан на встраивание в шкафы управления. Монтаж допускается настенный или фланцевый. Устройство не требует отдельного охлаждения при работе внутри шкафа с хорошей вентиляцией. Встроенный DC-реактор исключает необходимость установки внешнего дросселя на постоянном токе, но не заменяет входной EMC-фильтр - его следует устанавливать отдельно, если требования к электромагнитной совместимости строгие. Для подключения к сети используйте кабели с медными жилами, соответствующими току 250 А. Клеммы рассчитаны на момент затяжки 1,5–2,0 Нм. Панель оператора - съёмная LED, при необходимости можно заменить на выносную LCD-панель SEOP-1205.

Безопасность и стандарты

• Конформное покрытие печатных плат - класс 3С3 по EN 60721-3-3 (защита от влаги, пыли, конденсата в промышленной среде)
• Соответствие нормам IEC 61800-5-1 (безопасность силовой части)
• Поддержка стандарта IEC 61800-3 (электромагнитная совместимость в промышленной зоне)
• Не содержит встроенного EMC-фильтра - необходимо соблюдать правила установки внешнего фильтра при наличии чувствительного оборудования рядом

Преимущества

• Встроенный DC-реактор снижает высшие гармоники в сети, продлевает жизнь конденсаторам и уменьшает риск перегрева
• Поддержка двухслотовой платформы расширения - легко адаптировать под нужды проекта (CAN, PROFIBUS, дополнительные IO)
• Пожарный режим обеспечивает повышенную мощность при экстренной ситуации - важен для систем безопасности
• Скалярное и векторное управление без датчика - экономия на оборудовании и проще наладка
• Программное обеспечение SystemeVAR Studio позволяет провести быструю настройку, диагностику и мониторинг через USB/COM
• Высокая надёжность благодаря конформному покрытию плат - подходит для агрессивных сред (пыль, влага, химикаты)

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытого шкафа или во влажных помещениях без дополнительной защиты
• Отсутствие встроенного EMC-фильтра - обязательна установка внешнего фильтра при работе рядом с чувствительной аппаратурой (например, в медицинских или лабораторных объектах)
• Нет встроенного моторного дросселя - при длинных кабелях (>50 м) рекомендуется установить выходной дроссель для защиты изоляции двигателя
• Максимальная рабочая температура +50 C - при длительной работе выше +40 C мощность снижается, требуется принудительное охлаждение шкафа
• Не подходит для работы с однофазными двигателями или сетями ниже 340 В

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения оборотов насоса
• Вентиляция крупного цеха: автоматическая подстройка мощности в зависимости от уровня CO₂
• Конвейерная линия: плавный запуск и остановка, предотвращение ударных нагрузок
• Энергоэффективный компрессор: снижение потребления энергии при малой нагрузке
• Пожарные насосы: активация пожарного режима при сигнале тревоги

Практические советы

• Перед монтажом проверьте наличие маркировки QCPASS на упаковке - она указывает на две релейные выходные группы (2RO), а не одну
• Для долгой службы шкафа с преобразователем STV600 132 кВт 400В с реактором DC/входным SE обеспечьте воздушный поток минимум 0,5 м³/мин на каждый кВт мощности
• При использовании Modbus RTU - используйте экранированный кабель, заземлите экран с одной стороны
• Настройку начинайте через SystemeVAR Studio - это сэкономит время и снизит вероятность ошибок
• Если двигатель работает с высокой инерцией - увеличьте время разгона/торможения, чтобы избежать перегрузки по току
• Запрещено подключать к выходу преобразователя конденсаторы или устройства коррекции коэффициента мощности - это вызовет отказ
