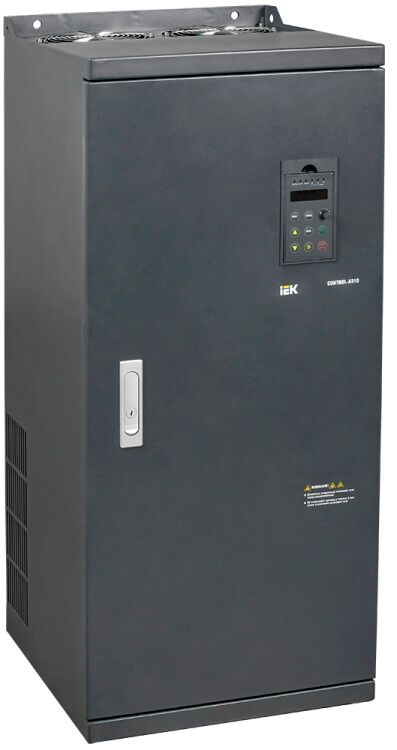

Преобразователь частоты CONTROL-A310 380В 3Ф 400кВт 750А G-режим IEK - CNT-A310D33V400TEL-G

Преобразователь частоты CONTROL-A310 380В 3Ф 400кВт 750А G-режим (GСИ, ГСИ(н), СИП, ПВС) от IEK предназначен для точного регулирования скорости асинхронных двигателей в промышленных, коммерческих и жилых объектах. Модель отличается высокой мощностью, встроенной связью и удобной панелью управления - идеально подходит для сложных систем автоматизации.

Назначение и область применения

Преобразователь частоты CONTROL-A310 управляет работой асинхронных электродвигателей, изменяя частоту и напряжение на выходе. Это позволяет плавно регулировать скорость вращения, снижать энергопотребление и продлевать срок службы оборудования. Применяется в системах вентиляции, насосных станциях, конвейерах, лифтах, компрессорах и других устройствах с переменной нагрузкой. Подходит как для крупных производств, так и для зданий с центральным HVAC-оборудованием.

Технические характеристики

• Номинальная мощность: 400 кВт
• Номинальный выходной ток: 750 А
• Выходное напряжение: до 380–400 В (соответствует стандартным трёхфазным сетям)
• Входное напряжение: 400 В +-10%
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 3200 Гц - поддерживает высокоскоростные двигатели
• Тип преобразователя: Непосредственный (без промежуточного постоянного тока)
• Степень защиты: IP20 - для установки внутри шкафов, защищённых от доступа рук и пыли
• Управление: ручное, дистанционное, через сетевые протоколы
• Интерфейсы: один порт RS-485 с поддержкой MODBUS RTU
• Поддержка энкодера - для замкнутых систем с обратной связью
• Встроенный DC-дрейн (на некоторых модификациях)
• PID-регулятор - для стабилизации давления, уровня, температуры
• Виртуальные реле - программируемые логические функции без внешних устройств
• Контроль расстояния перемещения - для позиционирования
• Перегрузочная способность: до 180% от номинала на 60 секунд
• Специальный насосный режим - оптимизация работы насосов с гидравлическими характеристиками
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 совместим с большинством трёхфазных асинхронных двигателей мощностью до 400 кВт. Для монтажа требуется установка в закрытом щите с достаточным охлаждением - степень защиты IP20 исключает открытую установку. Клеммы входа/выхода рассчитаны на ток 750 А - используйте кабели соответствующего сечения (обычно 1×185–240 мм2, зависит от условий прокладки). Съёмная панель управления легко демонтируется для обслуживания или выносного монтажа. Подключение к сети - через L1/L2/L3/N/PE; выход - U/V/W. Интерфейс RS-485 подключается экранированным кабелем с терминаторами на концах линии.

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 соответствует требованиям международных норм для промышленного электрооборудования. Защита от перегрева, перенапряжения, перегрузки и короткого замыкания реализована на уровне аппаратуры. Устройство проектировалось с учётом требований IEC 61800-5-1 и EN 61800-3. Работает в условиях, где допустима температура от –10C до +50C и влажность до 95% без конденсации. Не предназначен для взрывоопасных сред.

Преимущества

• Высокая мощность (400 кВт) в компактном корпусе - экономия места в шкафах
• Съёмная русифицированная панель - удобство настройки и диагностики без вскрытия шкафа
• Встроенные функции: PID, энкодер, MODBUS, насосный режим - минимизируют нужду во внешней аппаратуре
• Непосредственный тип преобразования - повышает КПД и снижает тепловые потери
• Поддержка двух режимов задания параметров: локальное и удалённое - гибкость интеграции
• Два года гарантии - уверенность в долговечности

Ограничения применения

• Не работает без принудительного охлаждения - запрещена установка вне шкафа или в плохо проветриваемых местах
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях без дополнительной защиты
• DC-дрейн есть не на всех версиях - проверьте конкретную модель перед заказом
• Максимальная частота 3200 Гц - недостаточно для сверхвысокоскоростных шпинделях (>100 тыс. об/мин)
• Не поддерживает Ethernet, Profibus, CANopen - только RS-485/MODBUS
• Требуется предварительная настройка параметров двигателя - не “plug & play”

Примеры использования

• Насосная станция водоснабжения - использование насосного режима и PID для поддержания давления
• Ленточный конвейер на пищевом заводе - плавный пуск и остановка, снижение износа ремней
• Вентиляционная система в торговом центре - регулирование оборотов в зависимости от загрузки
• Компрессор воздуха - снижение пиковой нагрузки на сеть за счёт мягкого старта
• Лифтовой механизм - контроль расстояния и точное позиционирование этажей

Практические советы

• Выбирайте кабели с запасом по сечению - 750 А требуют медных жил не менее 185 мм2, лучше 240 мм2
• Обязательно заземлите корпус и экраны кабелей связи - иначе помехи нарушают работу MODBUS
• Настройте параметры двигателя (номинальный ток, число пар полюсов) точно - неверные данные вызывают перегрев или отказ
• Если используется энкодер - подключайте его через фильтр и экранированный кабель, чтобы избежать ложных импульсов
• При работе в многоканальных системах - используйте адресацию MODBUS (1–247) и не забудьте про терминаторы
• Для длительной работы на 180% нагрузки - убедитесь, что система охлаждения шкафа рассчитана на повышенный теплоотвод
• Сохраняйте настройки через панель в память - они сохранятся даже после отключения питания
