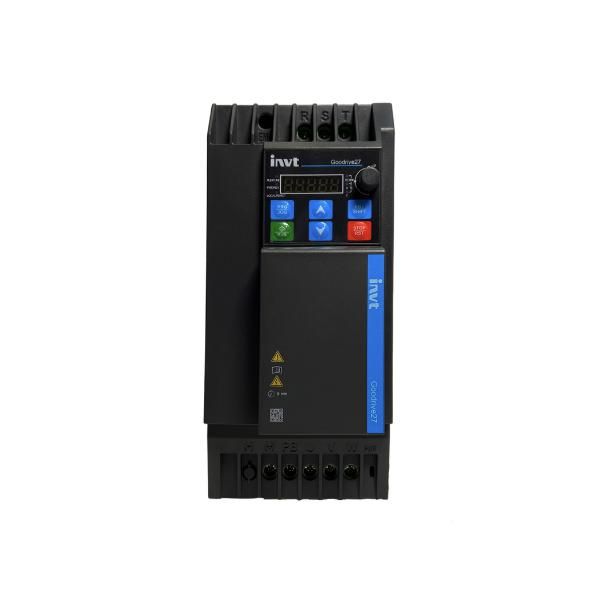

Преобразователь частоты GD27-003G-4-B 3кВт 380В INVT 11001-02638

Преобразователь частоты 3 кВт 380В GD27-003G-4-B INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точное управление моментом и оборотами, снижает потребление энергии и защищает двигатель от перегрузок.

Назначение и область применения

Преобразователь частоты 3 кВт 380В GD27-003G-4-B INVT используется для управления двигателями мощностью до 3 кВт, работающими от сети 380 В переменного тока. Он применяется там, где требуется изменение скорости вращения - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ. Подходит как для новых установок, так и для модернизации существующих систем.

Технические характеристики

• Мощность: 3 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 50/60 Гц (регулируемая)
• Тип управления: V/F, векторный (без датчика)
• Защита корпуса: IP20 (для внутренней установки)
• Рабочая температура: от –10 C до +50 C
• Габариты: соответствуют стандартным размерам для устройств этой мощности

Совместимость и монтаж

Преобразователь частоты 3 кВт 380В GD27-003G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей до 3 кВт. Для подключения требуются три фазы входного напряжения (L1, L2, L3) и три выхода (U, V, W) к двигателю. Клеммы для подвода проводов рассчитаны на сечение до 4 мм2. Устройство устанавливается в электрощите с достаточным охлаждением - не допускается монтаж в условиях высокой запылённости или повышенной влажности. Обязательно соблюдайте полярность и заземление.

Безопасность и стандарты

Преобразователь частоты 3 кВт 380В GD27-003G-4-B INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Встроенная защита от перегрева, переполюсовки, перегрузки и короткого замыкания повышает надёжность работы. Наличие сертификатов подтверждает соответствие требованиям для промышленного оборудования в странах ЕАЭС.

Преимущества

• Стабильная работа даже при колебаниях напряжения в сети +-15%
• Автоматическое восстановление после кратковременных аварий
• Простая настройка через кнопки на лицевой панели
• Низкий уровень шума при работе благодаря оптимизированному ШИМ
• Поддержка функций мягких пуска и останова - продлевает срок службы механики

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• Запрещено использование вне закрытых щитов - класс защиты IP20 не защищает от воды и пыли
• Не рекомендуется применять в средах с постоянной вибрацией выше 0.5g
• Не подходит для экскаваторов, кранов и других механизмов с частыми реверсивными нагрузками без дополнительной подготовки

Примеры использования

• Вентиляционная система цеха - плавное регулирование скорости в зависимости от температуры
• Насосная станция - автоматическая поддержка давления в трубопроводе
• Ленточный конвейер - изменение скорости перемещения материалов
• Фрезерный станок - точная настройка оборотов для разных типов обработки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком быстрый разгон увеличивает ударные нагрузки на передачи
• При длительной работе на малых оборотах следите за температурой двигателя - он может недостаточно охлаждаться
• Для сложных задач используйте программирование через PC-софт INVT - это расширит возможности управления
• Обязательно убедитесь, что посадочные размеры устройства подходят под ваш шкаф - габариты GD27-003G-4-B INVT стандартизированы, но отличаются от более мощных моделей
