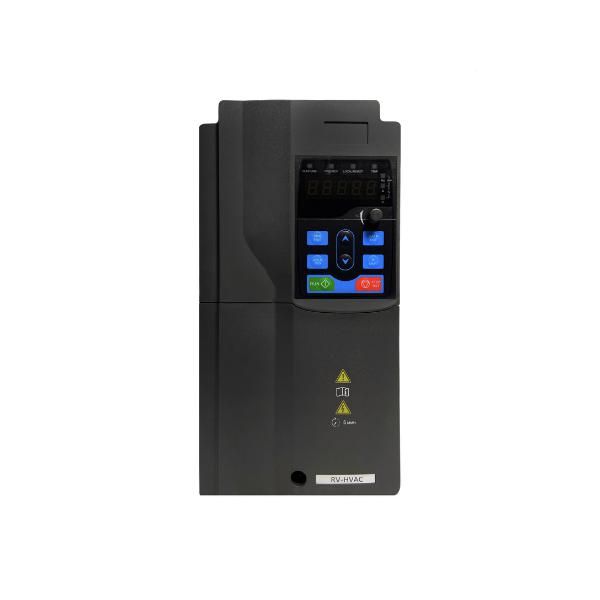

Преобразователь частоты GD270-045-4-4 45 кВт 380 В INVT 11001-02143

Преобразователь частоты 45 кВт 380В GD270-045-4-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точное управление мощностью, снижает энергопотребление и продлевает срок службы оборудования.

Назначение и область применения

Преобразователь частоты 45 кВт 380В GD270-045-4-4 INVT используется для управления двигателями на объектах, где требуется изменение оборотов в процессе работы. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой. Применяется в пищевой, химической, металлургической и логистической отраслях.

Технические характеристики

• Мощность: 45 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Рабочая температура: от –10 C до +50 C
• Габариты: соответствуют стандартным размерам для устройств этой мощности

Совместимость и монтаж

Преобразователь частоты 45 кВт 380В GD270-045-4-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за отсутствия высокой степени защиты (IP20). Клеммы для подключения питания и двигателя расположены снизу и сверху - соблюдайте правила подвода кабелей. Обязательно заземлить корпус и использовать фильтры EMI при чувствительном оборудовании рядом.

Безопасность и стандарты

Преобразователь частоты 45 кВт 380В GD270-045-4-4 INVT соответствует требованиям международных норм CE и RoHS. Встроенная защита от перегрузки, перенапряжения, недостаточного напряжения, перегрева и короткого замыкания. Не используйте в средах с взрывоопасными газами, пылью или агрессивными химикатами - корпус не защищён от них.

Преимущества

• Энергоэффективность: снижение потребления электроэнергии на 20–50% при частичной нагрузке
• Плавный запуск: исключает ударные токи, уменьшает механический износ привода
• Простая настройка: интерфейс с кнопками и LED-индикацией позволяет задавать параметры без ПК
• Надёжность: использование проверенных компонентов от INVT, известного производителя в области автоматизации

Ограничения применения

• Не предназначена для однофазных сетей - требует стабильного трёхфазного напряжения 380 В +-10%
• Запрещено применение вне закрытых щитов - IP20 не защищает от пыли и брызг воды
• Не рекомендован для работы при температуре выше +50 C или ниже –10 C без дополнительного охлаждения/обогрева
• Не поддерживает функции связи по Ethernet или Modbus TCP - доступны только RS-485 и аналоговые входы/выходы

Примеры использования

• Вентиляционная система цеха: преобразователь частоты 45 кВт 380В GD270-045-4-4 INVT регулирует скорость вентилятора в зависимости от уровня CO₂
• Линия розлива: управляет насосом, чтобы точно дозировать продукцию без гидроударов
• Подъёмник материалов: обеспечивает плавное ускорение и торможение грузовой платформы

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя через меню устройства - это повысит точность управления
• Используйте кабели с медными жилами минимальным сечением 16 мм2 для силового подключения
• Установите входной реактор, если питание сети нестабильно или есть много импульсных помех
• Проверьте посадочные размеры перед монтажом - GD270-045-4-4 INVT имеет стандартную ширину 290 мм, глубину 220 мм
• Обновляйте прошивку по инструкциям INVT - новые версии улучшают стабильность и расширяют возможности
