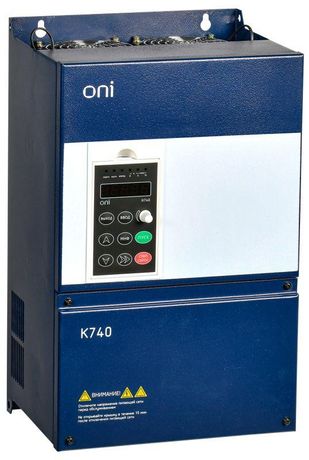

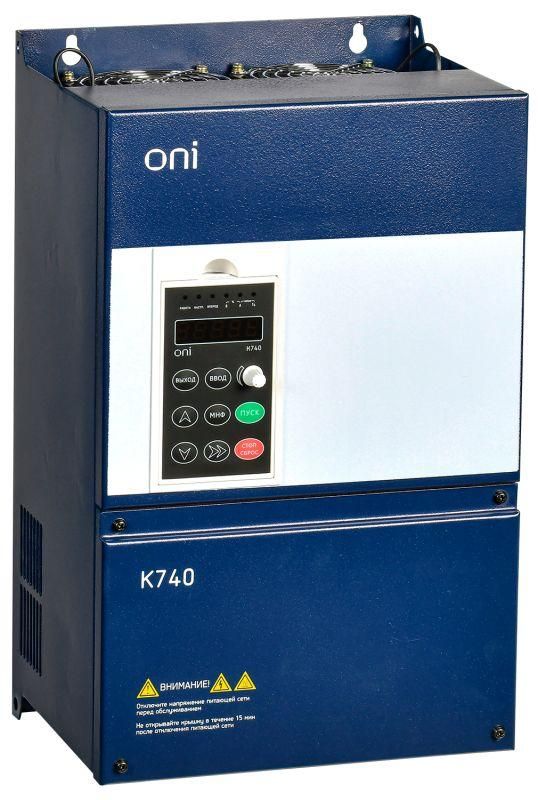

Преобразователь частоты K740 380В 3Ф 11-15кВт 25-32А встроенный тормоз Дроссель Энкодер Profibus - K740-33-11G15PTRMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 11-15кВт 25-32А с энкодером, тормозом, ДПТ, Profibus предназначен для точного управления скоростью трёхфазных асинхронных двигателей в промышленных системах. Модель k740-33-11g15ptrmz оснащена встроенными функциями торможения, энкодера и интерфейса Profibus, что делает её подходящей для автоматизированных процессов с высокими требованиями к точности.

Назначение и область применения

Преобразователь частоты ONI K740 используется для регулирования скорости вращения электродвигателей в промышленном оборудовании. Подходит для конвейеров, насосов, компрессоров, вентиляторов, станков с ЧПУ и других устройств, где требуется плавный запуск, точная настройка оборотов или энергосбережение. Применяется в цехах, логистических комплексах, пищевых и химических производствах. Также допускается использование в жилых и коммерческих зонах при наличии выделенной электрощитовой.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), совместим с сетями 380–480 В
• Номинальная мощность двигателя: 11 кВт / 15 кВт (при перегрузке до 150% на 60 сек)
• Выходной ток: 32 А
• Максимальная выходная частота: 320 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную амплитуду для работы на пределе возможностей двигателя
• Тип управления: векторное с обратной связью через энкодер - повышает точность позиционирования
• Встроенные тормозные сопротивления: да - позволяют эффективно тормозить двигатель без внешних элементов
• Интерфейсы связи: Profibus DP, Modbus RTU - возможность подключения к PLC и SCADA-системам
• Степень защиты: IP20 - требует установки в закрытом щите
• Частота сети: 50/60 Гц - универсальное соответствие международным стандартам
• Способ задания параметров: ручной (панель), дистанционный (через интерфейсы)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет встроенную плату Profibus - не требует дополнительных модулей. Для подключения необходимо:

• Подвести трёхфазное питание 400 В к клеммам L1/L2/L3
• Подключить двигатель к U/V/W - соблюдать порядок фаз для правильного направления вращения
• Закрепить тормозное сопротивление (если нагрузка инерционная) - встроено, но проверьте соединение
• Подключить энкодер к разъёму с обратной связью - используйте экранированный кабель, заземлённый с одной стороны
• Настроить Profibus через DIP-переключатели или программное обеспечение - адрес устройства должен быть уникальным в сети
• Установить в щит с защитой не ниже IP54 - сам преобразователь IP20, поэтому нужна герметичная среда

Посадочные размеры и крепёж соответствуют стандартным габаритам для преобразователей аналогичной мощности. Учитывайте свободное пространство вокруг корпуса для теплоотвода - минимум 100 мм сверху и с боков.

Безопасность и стандарты

Преобразователь частоты ONI K740 соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Наличие встроенного тормозного сопротивления снижает риск перенапряжения на шине постоянного тока. Не применяйте в взрывоопасных зонах - степень защиты IP20 исключает работу вне электрошкафа.

Преимущества

• Встроенная плата Profibus - экономит время на сборку и стоимость системы
• Векторное управление с энкодером - точность позиционирования +-0,1%, подходит для задач с обратной связью
• Встроенный тормоз - не нужны внешние тормозные модули, уменьшается количество проводов и точек отказа
• Поддержка двух протоколов (Profibus + Modbus) - гибкая интеграция в существующую автоматизацию
• Широкий диапазон мощности (11–15 кВт) - один артикул покрывает два класса нагрузок
• Два года гарантии - выше среднего для рынка

Ограничения применения

• Не работает без внешней защиты - IP20 требует установки в закрытый щит, недопустимо в сырых или пыльных условиях без оболочки
• Нет порта RS-485 - нельзя использовать для последовательной передачи данных без адаптера
• Максимальная частота 320 Гц - не подходит для сверхвысокоскоростных шпинделях (>100 тыс. об/мин)
• Только непосредственный преобразователь - не поддерживает многоканальные или многоступенчатые схемы
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения - возможно перегрев двигателя

Примеры использования

• Ленточный конвейер в логистическом центре - плавный старт, регулируемая скорость, торможение по сигналу PLC
• Центробежный насос на водопроводной станции - энергосбережение при изменении расхода воды
• Шлифовальный станок с ЧПУ - точное управление оборотами через энкодер, согласование с координатами движения
• Вентиляционная система в торговом центре - автоматическое регулирование по температуре через Modbus

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления
• Экран кабеля энкодера обязательно заземлите только у контроллера - двойное заземление вызовет помехи
• При использовании тормозного сопротивления следите за его нагревом - при длительных циклах торможения может потребоваться активное охлаждение
• Для прошивки Profibus используйте GSD-файл от производителя - он доступен на сайте ONI (IEK)
• Не подключайте вход питания через УЗО типа A - используйте тип B или специализированное УЗО для преобразователей
• Если двигатель работает на границе 11–15 кВт - выбирайте режим 15 кВт для большего запаса по току
