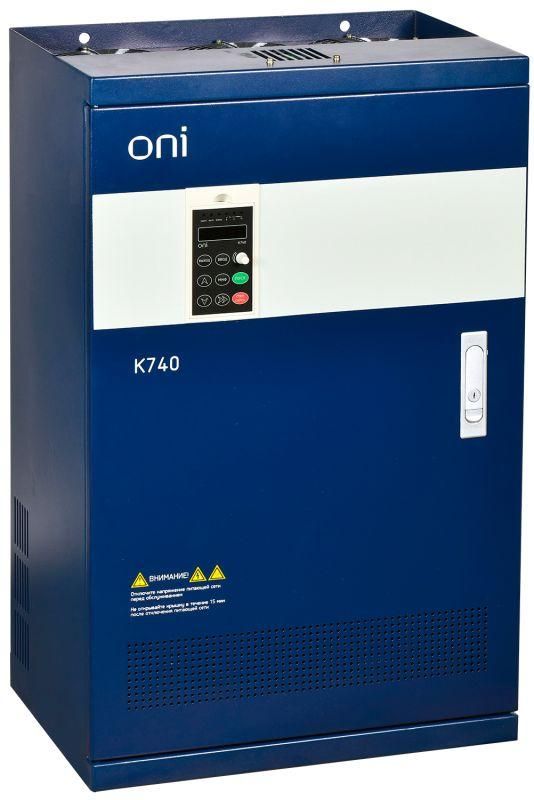

Преобразователь частоты K740 380В 3Ф 110-132кВт 210-253А энкодер Profibus ONI K740-33-110G132PMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 110-132кВт 210-253А энкодер Profibus предназначен для точного управления скоростью асинхронных двигателей в промышленных системах. Модель с интегрированным интерфейсом Profibus и векторным управлением обеспечивает стабильную работу даже при переменных нагрузках. Артикул k740-33-110g132pmz подходит для задач, где важна надёжная связь с автоматизированными системами.

Назначение и область применения

Преобразователь частоты ONI K740 используется для плавного запуска, регулирования скорости и энергоэффективного управления электродвигателями. Применяется на промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Подходит для работы в коммерческих и жилых объектах там, где требуется контроль механических процессов - например, в системах отопления, вентиляции, лифтах.

Технические характеристики

• Номинальная мощность: 132 кВт
• Номинальный выходной ток: 253 А
• Напряжение сети: 400 В (трёхфазное)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 320 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную амплитуду для питания двигателей при повышенных требованиях
• Тип управления: векторное с обратной связью (для точного момента и стабильной скорости)
• Интерфейсы связи: Profibus DP, Modbus RTU - для интеграции в промышленные системы автоматизации
• Степень защиты: IP20 - подходит для установки внутри шкафов, не защищён от пыли и брызг воды
• Способ задания параметров: ручной (через панель), дистанционный (по аналоговым входам), через интерфейс связи
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет встроенную плату Profibus - не требует доп. модулей. Для подключения необходимо:

• Подать трёхфазное питание 400 В +-10%
• Закрепить устройство в закрытом щите с вентиляцией (IP20 не защищает от внешней среды)
• Подключить двигатель к выходным клеммам U/V/W - соблюдать полярность и длину кабелей (не более 100 м без фильтра)
• Настроить профиль управления через панель или PLC через Profibus/Modbus
• Энкодер поддерживается - можно использовать для замкнутого контура управления (например, с серводвигателем или с датчиком положения)

Не подключайте к однофазной сети. Напряжение 380 В в названии - условное обозначение; фактический рабочий диапазон - 400 В.

Безопасность и стандарты

Преобразователь частоты K740 соответствует требованиям безопасности IEC/EN 61800-5-1. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована аппаратно. Отсутствие защиты выше IP20 требует обязательного монтажа в электрошкафу с доступом только для обслуживающего персонала.

Преимущества

• Интегрированный Profibus - экономит время на сборку и снижает стоимость системы
• Векторное управление с обратной связью - точная работа при малых оборотах и при изменении нагрузки
• Высокая максимальная частота (320 Гц) - подходит для высокоскоростных шпинделя, центрифуг, тестовых стендов
• Поддержка двух протоколов (Profibus + Modbus) - гибкость в выборе контроллеров
• Широкий диапазон мощностей в серии K740 - возможность унификации оборудования на предприятии

Ограничения применения

• Не работает без внешнего шкафа - IP20 не допускает открытую установку
• Нет портов RS-485 - нельзя подключить напрямую к старому оборудованию без адаптера
• Не рассчитан на постоянную работу на пределе мощности - рекомендуется запас 10–15% по току
• Требуется качественный источник питания - скачки напряжения свыше +-10% вызывают аварийные остановки
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный старт и остановка для сохранения продукта
• Вентиляционная система в торговом центре - регулирование скорости в зависимости от загруженности
• Центробежный насос в системе водоснабжения - энергосбережение при ночных режимах
• Шпиндель станка с ЧПУ - точное управление до 320 Гц для обработки твёрдых материалов

Практические советы

• Перед первым запуском проверьте правильность подключения двигателя и наличие заземления
• При использовании энкодера - убедитесь, что тип сигнала (инкрементальный/абсолютный) совпадает с настройками ПЧ
• Для длинных кабелей между ПЧ и двигателем (>50 м) используйте выходной дроссель или фильтр EMI
• Настройте параметры ускорения/замедления - слишком резкие изменения нагружают механику
• Регулярно проверяйте температуру внутри шкафа - перегрев - основная причина отказов
• Артикул k740-33-110g132pmz - выбирайте этот вариант, если нужен именно Profibus и мощность 132 кВт
