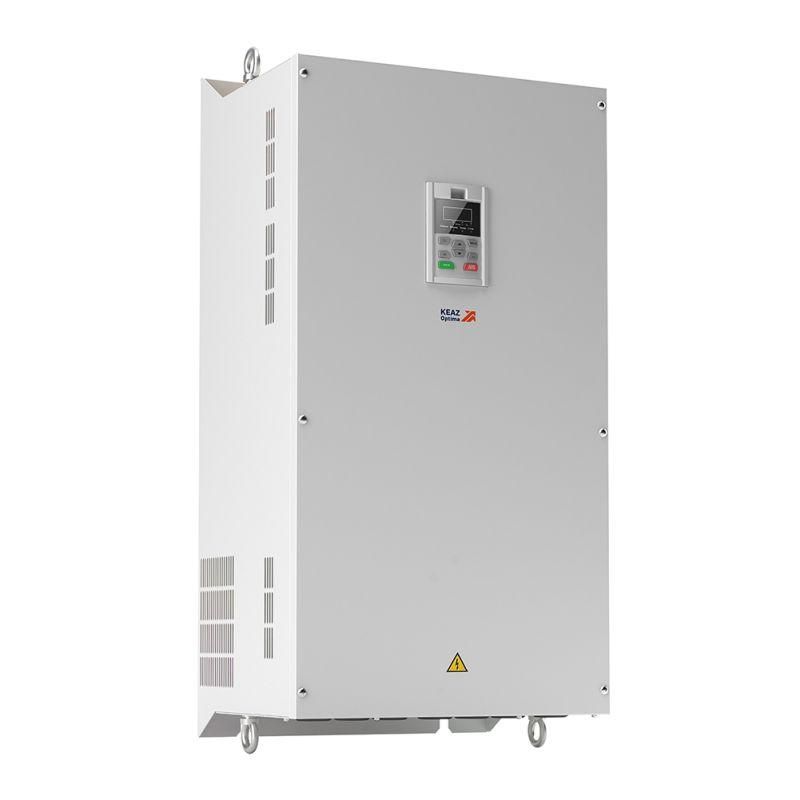

Преобразователь частоты OptiCore A300-132K-Н110К-380-0-0 |342699| КЭАЗ

Преобразователь частоты A300-132K-Н110К-380-0-0 от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в промышленных условиях с сетью 380 В и обеспечивает управление нагрузкой до 132 кВт. Артикул 342699 соответствует серийному решению OptiCore A300, используемому в автоматизированных системах.

Назначение и область применения

Преобразователь частоты A300-132K-Н110К-380-0-0 используется для управления электродвигателями в системах, где требуется изменение оборотов - например, на конвейерах, насосах, вентиляторах, компрессорах и станках. Поддерживает как разомкнутую, так и замкнутую системы управления по скорости. Применяется в машиностроении, пищевой, химической, горнодобывающей и других отраслях промышленности.

Технические характеристики

• Сетевое напряжение: 380 В (трёхфазное)
• Номинальная мощность: 132 кВт
• Номинальный ток: 250 А
• Количество фаз: 3
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц
• Тип преобразователя: U-преобразователь напряжения
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды - требует установки в закрытом щите)
• Интерфейс связи: RS-485 (для подключения к PLC, HMI, SCADA)
• Способ задания параметров: ручной (через кнопки на панели)
• Подключение к ПК: да (через интерфейс RS-485 с использованием адаптера)

Совместимость и монтаж

Преобразователь частоты A300-132K-Н110К-380-0-0 совместим с большинством трёхфазных асинхронных и синхронных двигателей с постоянными магнитами мощностью до 132 кВт. Для монтажа необходима установка в электрощитовой комнате с контролируемой температурой и вентиляцией. Устройство имеет жесткий крепёж - крепится болтами к металлической поверхности. Обязательно соблюдать требования к проводке: входные и выходные кабели должны быть выбраны по току 250 А и иметь достаточную изоляцию. Кабель заземления - обязательно, сечением не менее 16 мм2.

Безопасность и стандарты

Преобразователь частоты A300-132K-Н110К-380-0-0 соответствует требованиям безопасности, предъявляемым к промышленным устройствам в РФ. Соответствует ГОСТ Р 51317.1-2009 (IEC 61000-6-2) по ЭМИ. Отсутствие защиты выше IP20 требует исключить попадание влаги, пыли и сторонних предметов внутрь устройства - поэтому запрещена открытая установка вне шкафа.

Преимущества

• Высокая точность регулирования скорости благодаря широкому диапазону выходной частоты (до 600 Гц)
• Универсальная совместимость с различными типами двигателей - как с классическими асинхронными, так и с современными синхронными с ПМ
• Интеграция в автоматизированные системы через RS-485 и возможность программирования через ПК
• Надёжная работа в условиях колебаний сети (50/60 Гц)
• Ручное управление без необходимости внешнего ПЛК - удобно для базового контроля

Ограничения применения

• Не допускается установка в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не защищает от внешней среды
• Не подходит для работы с однофазными двигателями или сетями 220 В
• Требуется принудительная вентиляция при длительной работе на максимальной нагрузке
• Ручное задание параметров усложняет настройку в сложных системах - для массового производства рекомендуется использовать ПЛК
• Отсутствуют встроенные фильтры гармоник - при чувствительном оборудовании рядом необходимо устанавливать внешние фильтры

Примеры использования

• Конвейерная линия в пищевом производстве - плавный пуск и регулировка скорости для равномерной подачи продуктов
• Циркуляционный насос в системе отопления - экономия энергии за счёт снижения оборотов при малых потребностях
• Вентилятор в цеху - автоматическое поддержание давления воздуха по сигналу от датчиков
• Шлифовальный станок - точная настройка скорости вращения шпинделя для разных материалов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и заземления - перепутанные фазы повредят двигатель
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) установите дифференциальные фильтры на выходе
• Для настройки через ПК используйте официальное ПО от КЭАЗ - оно позволяет экспортировать профили и сохранять параметры
• Обязательно выставляйте токовую защиту в соответствии с паспортом двигателя - не доверяйте значения по умолчанию
• При длительной работе на 90–100% нагрузки следите за температурой корпуса - перегрев может вызвать аварийное отключение
• Артикул 342699 - это конкретная версия модели; при замене сверьте все параметры, особенно номинальный ток и напряжение
