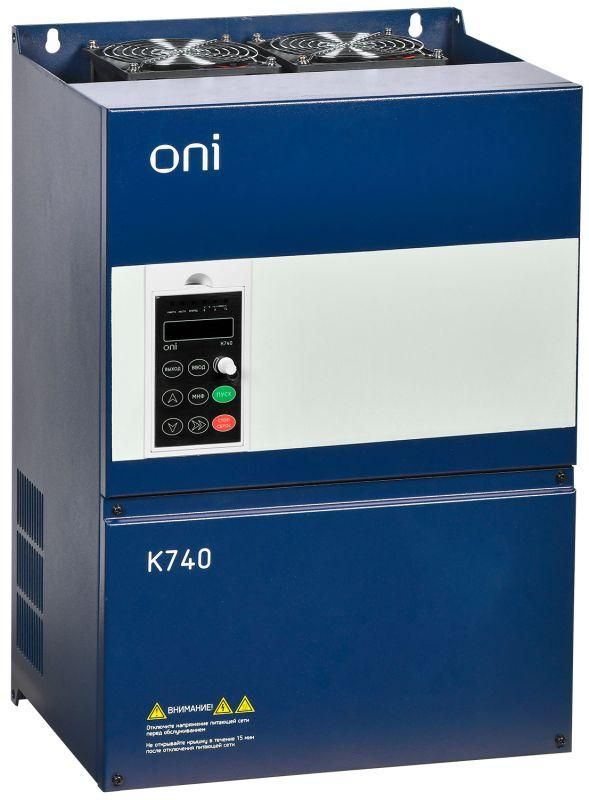

Преобразователь частоты K740 380В 3Ф 37-45кВт 75-90А энкодер Profibus ONI K740-33-37G45PMZ IEK

Преобразователь частоты ONI K740-33-37G45PMZ предназначен для точного управления скоростью трёхфазных асинхронных двигателей мощностью до 45 кВт в промышленных системах. Благодаря встроенному интерфейсу Profibus и энкодеру, он обеспечивает замкнутый контур управления, что особенно важно для задач, требующих высокой точности позиционирования.

Назначение и область применения

Преобразователь частоты ONI K740-33-37G45PMZ используется там, где требуется плавное регулирование скорости двигателя и точное управление моментом. Подходит для приводов насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов, где важна стабильность работы при изменении нагрузки. Применяется в промышленности, на объектах ЖКХ и в коммерческой недвижимости.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная входная мощность: 37 кВт / максимальная: 45 кВт
• Выходной ток: 90 А
• Максимальная выходная частота: 320 Гц - позволяет управлять двигателями с высокими оборотами
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную головroom для перегрузочных режимов
• Частота сети: 50/60 Гц - совместим с европейскими и американскими сетями
• Интерфейсы связи: Profibus DP, Modbus RTU - для интеграции в автоматизированные системы
• Энкодер: встроен - поддерживает замкнутую систему управления по скорости и положению
• Степень защиты: IP20 - установка допускается только внутри электрошкафа
• Способы задания параметров: ручная панель, внешние сигналы, через интерфейсы
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740-33-37G45PMZ имеет встроенную плату Profibus - не требует дополнительных модулей. Для подключения необходимо:

• Подвести три фазы 400 В к клеммам L1/L2/L3
• Подключить двигатель к U/V/W - соблюдать порядок фаз
• Заземлить корпус согласно нормам ПУЭ
• Подключить энкодер двигателя к разъёму на передней панели - используйте экранированный кабель
• Настроить Profibus через DIP-переключатели или программное обеспечение - адрес устройства должен быть уникален в сети

Установка возможна только в закрытом шкафе с принудительной вентиляцией - IP20 не защищает от пыли и влаги.

Безопасность и стандарты

Преобразователь частоты ONI K740-33-37G45PMZ соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки по току и потери фазы реализована аппаратно. Наличие внутреннего тормозного каскада не предусмотрено - при больших инерционных нагрузках требуется внешний тормозной резистор.

Преимущества

• Встроенная плата Profibus - экономит место и время при сборке панели
• Векторное управление с обратной связью - точность +-0,1% от номинальной скорости
• Широкий диапазон частот (до 320 Гц) - подходит для высокоскоростных шпинделя и центрифуг
• Поддержка двух протоколов (Profibus + Modbus) - гибкость интеграции в существующие системы
• Фиксированная схема подключения энкодера - снижает риск ошибок при монтаже

Ограничения применения

• Не предназначен для работы вне электрошкафа - IP20 исключает использование во влажных или запылённых зонах без дополнительной защиты
• Отсутствие встроенного тормозного резистора - при частых торможениях требуется внешнее устройство
• Нет порта RS-485 - нельзя использовать для последовательной связи без адаптера Profibus
• Максимальное напряжение 437 В - не рекомендован для сетей выше 440 В
• Не подходит для однофазных двигателей или постоянного тока

Примеры использования

• Линия производства пластиковых бутылок - управление скоростью конвейера с обратной связью от энкодера
• Центробежный насос в системе водоснабжения - плавное регулирование давления по сигналу от датчика
• Шпиндель станка с ЧПУ - точное позиционирование благодаря векторному управлению и энкодеру
• Вентиляционная система торгового центра - энергосбережение за счёт изменения скорости в зависимости от загруженности

Практические советы

• Перед первым запуском проверьте соответствие типа двигателя (АС) и его номинального тока (не более 90 А)
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом - даже при IP20 возможны помехи
• При использовании Profibus - убедитесь, что терминаторы установлены на крайних узлах сети
• Для длительной работы на пределе мощности (45 кВт) обеспечьте температуру окружающей среды ниже 40C и хорошую вентиляцию шкафа
• При замене старого преобразователя - сверьте параметры двигателя и тип управления (V/f vs vector)
• Сохраните прошивку и настройки через PC-софт - восстановление занимает минуты вместо часов ручной настройки
