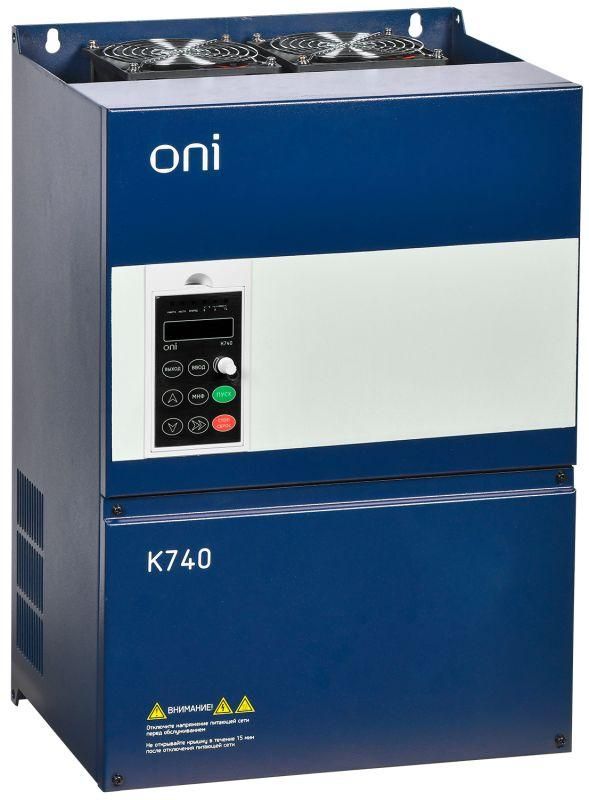

Преобразователь частоты K740 380В 3Ф 3,7-5,5кВт 9-13А встроенный тормоз Энкодер Profibus - K740-33-037G055PTMZ IEK

Преобразователь частоты ONI (IEK) K740-33-037G055PTMZ предназначен для точного управления скоростью трёхфазных электродвигателей мощностью до 5,5 кВт в промышленных системах. Благодаря встроенному энкодеру, тормозному сопротивлению и интерфейсу Profibus, этот преобразователь обеспечивает высокую точность и надёжную интеграцию в автоматизированные процессы.

Назначение и область применения

Преобразователь частоты ONI (IEK) K740-33-037G055PTMZ используется для регулирования скорости вращения двигателей в промышленном оборудовании, где важна точность и стабильность работы. Подходит для конвейеров, насосов, компрессоров, вентиляторов, станков с ЧПУ и других устройств, требующих плавного пуска и контроля оборотов. Также применяется в коммерческих и жилых объектах - например, в системах вентиляции или лифтовых установках.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная мощность двигателя: 3,7 кВт / 5,5 кВт (возможно использование на обоих уровнях нагрузки)
• Номинальный выходной ток: 13 А
• Выходное напряжение: до 437 В
• Максимальная выходная частота: 320 Гц - позволяет управлять высокооборотными механизмами
• Частота сети: 50/60 Гц - совместим с большинством промышленных и международных сетей
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды; требует установки в закрытом щите
• Встроенное тормозное сопротивление: да - обеспечивает эффективное торможение без внешних элементов
• Интерфейсы: Profibus DP, Modbus RTU - для связи с PLC и SCADA-системами
• Тип управления: векторное с обратной связью через энкодер - повышает точность позиционирования
• Способы задания параметров: ручной (панель), дистанционный (через интерфейсы), программный
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты K740-33-037G055PTMZ имеет встроенную плату Profibus - не требуется дополнять её модулем. Для подключения необходимо:

• Подвести трёхфазное питание 400 В к клеммам L1/L2/L3
• Подключить двигатель к выходным клеммам U/V/W
• Закрепить тормозное сопротивление (если требуется более быстрое торможение) - встроено, но можно подключить внешнее при повышенной нагрузке
• Подсоединить энкодер двигателя к разъёму для обратной связи - необходим для режима векторного управления
• Подключить шину Profibus к порту D-sub - используйте экранированный кабель, заземлив экран с одной стороны
• Установить в электрощит с защитой от пыли и перегрева - IP20 не допускает открытой эксплуатации

Не забудьте соблюдать минимальные расстояния до других аппаратов для теплоотвода - согласно руководству пользователя.

Безопасность и стандарты

Преобразователь частоты ONI (IEK) K740-33-037G055PTMZ соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Устройство защищено от перегрузки по току, перегрева, потери фазы и скачков напряжения. Все функции диагностики выводятся на панель управления и через интерфейсы.

Преимущества

• Встроенная плата Profibus - экономит время на сборку и снижает стоимость системы
• Энкодер в комплекте - обеспечивает точное позиционирование без внешнего контроллера
• Встроенное тормозное сопротивление - исключает необходимость в дополнительных компонентах для торможения
• Векторное управление - стабильная работа даже при малых оборотах и изменении момента
• Поддержка двух протоколов (Profibus + Modbus) - гибкость интеграции в существующие системы
• Широкий диапазон частот (до 320 Гц) - подходит для высокоскоростных задач

Ограничения применения

• Степень защиты IP20 запрещает установку вне закрытого электрошкафа - нельзя использовать в сыром, пыльном или агрессивном окружении
• Нет порта RS-485 - для подключения по Modbus нужен только Profibus или панель управления
• Максимальная мощность 5,5 кВт - не подходит для двигателей выше этого значения
• Требуется подключение энкодера для реализации векторного управления - без него работает только V/f-режим
• Не предназначен для длительной работы на пределе мощности без принудительного охлаждения

Примеры использования

• Ленточные конвейеры на пищевых производствах - плавный пуск и точная скорость
• Центробежные насосы в системах водоснабжения - энергосбережение при изменении расхода
• Фрезерные станки с ЧПУ - точное позиционирование благодаря энкодеру и векторному управлению
• Вентиляционные установки в торговых центрах - адаптация к температуре и количеству людей
• Лифты и подъёмники - безопасное торможение и стабильная остановка

Практические советы

• Выбирайте преобразователь частоты K740-33-037G055PTMZ, когда вам нужны одновременно точность, профильная связь и торможение - он оптимален для средней автоматизации
• Если двигатель не оснащён энкодером - вы потеряете преимущество векторного управления; рекомендовано использовать совместимые двигатели с встроенным энкодером
• Настройка через Profibus требует знания GSD-файла устройства - скачайте его с сайта ONI перед началом проекта
• При работе на максимальной мощности (5,5 кВт) проверьте температуру внутри щита - возможен перегрев при плотной компоновке
• Для долгой службы - периодически очищайте радиаторы от пыли, особенно в условиях сухого воздуха с частицами
• Не заменяйте встроенное тормозное сопротивление на менее мощное - это может вызвать отказ преобразователя при частом торможении
