Преобразователь частоты K740 380В 3Ф 7,5-11кВт 17-25А встроенный тормоз Энкодер Profibus - K740-33-075G11PTMZ IEK

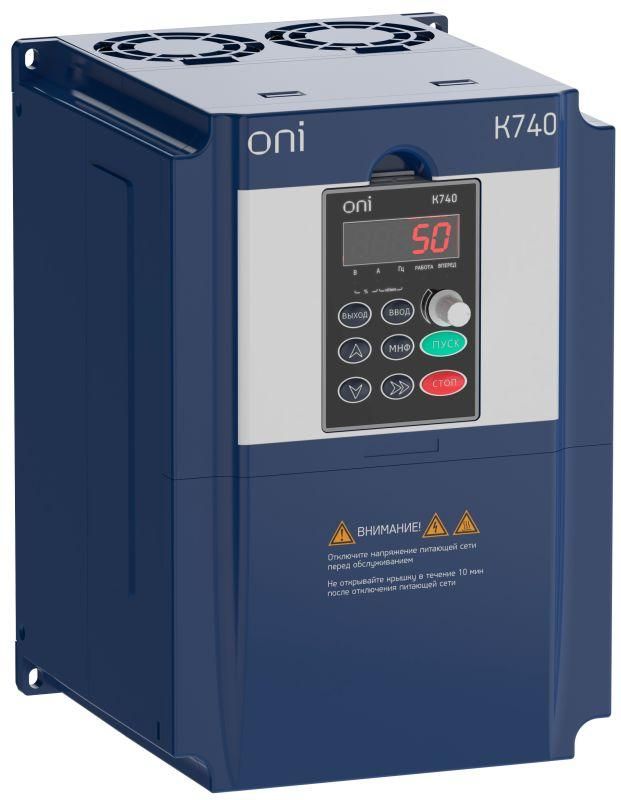

Преобразователь частоты 380В 3Ф 7,5-11кВт 17-25А встроенный тормозный энкодер Profibus IP20 от ONI (IEK) - устройство для точного управления скоростью трёхфазных двигателей в промышленных системах с возможностью подключения к промышленным сетям через Profibus. Артикул k740-33-075g11ptmz обеспечивает совместимость с двигателями мощностью до 11 кВт и оснащён встроенным тормозным сопротивлением.

Назначение и область применения

Преобразователь частоты 380В 3Ф 7,5-11кВт 17-25А встроенный тормозный энкодер Profibus IP20 используется для регулирования скорости вращения трёхфазных асинхронных двигателей. Подходит для автоматизации технологических процессов на производствах: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Обеспечивает энергоэффективность за счёт адаптации мощности под нагрузку. Применяется в промышленных, коммерческих и некоторых жилых объектах с централизованной системой управления.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная мощность двигателя: 11 кВт (диапазон 7,5–11 кВт)
• Номинальный выходной ток: 25 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 320 Гц - позволяет управлять высокоскоростными механизмами
• Тип управления: векторное с обратной связью - обеспечивает точную стабилизацию скорости даже при изменении нагрузки
• Интерфейсы связи: Profibus DP (встроенная плата, не требует доп. модулей)
• Встроенное тормозное сопротивление: да - гасит энергию рекуперации при торможении двигателя
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищён от воды и пыли
• Частота сети: 50/60 Гц - работает в любых регионах мира
• Способ задания параметров: ручной (панель), дистанционный (через кнопки), через интерфейс (Profibus, ПК)
• Подключение к ПК: да - для настройки и диагностики через программное обеспечение
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 7,5-11кВт 17-25А встроенный тормозный энкодер Profibus IP20 совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для подключения требуется соблюдение следующего:

• Питающая сеть должна быть трёхфазной 400 В +-10%
• Заземление обязательно - корпус устройства имеет зажим для заземляющего провода
• Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях (>50 м)
• Профибус подключается через D-sub 9-pin разъём - используйте шильдовые кабели с терминаторами на конце сети
• Не требует внешнего тормозного резистора благодаря встроенному сопротивлению - снижает затраты на комплектацию
• Монтаж - на стену или DIN-рейку (не указано, но типовая установка для IP20); оставьте минимум 10 см свободного пространства вокруг для теплоотвода

Безопасность и стандарты

Преобразователь частоты 380В 3Ф 7,5-11кВт 17-25А встроенный тормозный энкодер Profibus IP20 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания жидкостей или пыли - не применяйте во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Встроенная плата Profibus - экономит место и стоимость, не нужен внешний модуль
• Встроенное тормозное сопротивление - устраняет необходимость в дополнительном оборудовании при частом торможении
• Векторное управление с обратной связью - высокая точность позиционирования и стабильность момента
• Поддержка подключения к ПК - удобная настройка и сбор диагностической информации
• Широкий диапазон частот (до 320 Гц) - подходит для высокоскоростных задач

Ограничения применения

• Степень защиты IP20 - нельзя использовать в помещениях с повышенной влажностью, пылью, брызгами воды или агрессивной средой
• Нет порта RS-485 - невозможно подключить к другим контроллерам без переходника или дополнительного модуля
• Только непосредственный преобразователь - не подходит для работы от однофазной сети
• Мощность ограничена 11 кВт - для более мощных двигателей потребуется другой артикул серии
• Требует качественного охлаждения - не монтировать в герметичных ящиках без принудительной вентиляции

Примеры использования

• Ленточные конвейеры на пищевых заводах - плавный пуск и остановка предотвращают проскальзывание продуктов
• Циркуляционные насосы в системах отопления - регулируют расход по температурному графику
• Вентиляторы в HVAC-системах торговых центров - снижают энергопотребление при низкой нагрузке
• Шлифовальные и сверлильные станки - обеспечивают точную скорость резания по материалу
• Автоматические линии упаковки - координированное движение нескольких приводов через Profibus

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - перепутанные фазы вызывают вращение двигателя в обратную сторону
• Настройте параметры торможения (время и уровень) в зависимости от инерции механизма - слишком быстрое торможение может повредить механику
• Используйте фильтры входного тока при наличии чувствительного оборудования рядом - преобразователь создаёт помехи
• При использовании Profibus - всегда устанавливайте терминаторы на крайние узлы сети, чтобы избежать отражений сигнала
• Для длительной работы на низких оборотах (менее 20%) - убедитесь, что двигатель имеет собственную вентиляцию; иначе перегрев
• Резервируйте настройки через ПК - сохраните профиль перед заменой или обслуживанием
