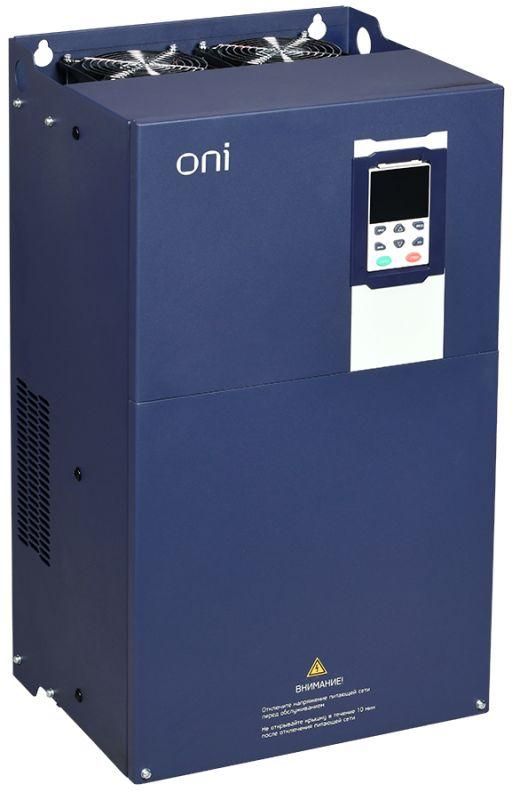

Преобразователь частоты K750 380В 3 фазы, мощность 75-90кВт 150-176А, IP20 ONI - K750-33-7590M IEK

Преобразователь частоты ONI (IEK) k750-33-7590m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 75 кВт. Устройство обеспечивает стабильную работу в жестких промышленных условиях благодаря защите IP20 и векторному управлению с обратной связью.

Назначение и область применения

Преобразователь частоты ONI (IEK) k750-33-7590m используется для управления электродвигателями, где требуется изменение оборотов в широком диапазоне. Подходит для оборудования, требующего плавного пуска, точной настройки скорости и энергосбережения. Применяется в промышленности: на конвейерах, насосных станциях, вентиляционных системах, лифтах, подъёмниках, компрессорах и других механизмах с переменной нагрузкой. Также допустимо использование в ЖКХ и строительстве.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность: 75 кВт
• Номинальный выходной ток: 176 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC–AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Интерфейсы: один порт RS-485, поддержка Modbus RTU
• Управление: ручное через LCD-панель, дистанционное через внешние устройства, совместимость с промышленными сетевыми протоколами
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI (IEK) k750-33-7590m рассчитан на подключение к трёхфазным двигателям с номинальным током до 176 А. Для установки необходима свободная площадь в щите с достаточным охлаждением - устройство не имеет собственного вентилятора для охлаждения внутри корпуса. Клеммы входа/выхода предназначены для проводов сечением, соответствующим току 176 А (обычно 50–70 мм2, уточните по таблице производителя). Подключайте питание и двигатель строго согласно схеме в руководстве - перепутанные фазы вызывают повреждение мотора. Порт RS-485 позволяет интегрировать преобразователь в системы автоматизации (PLC, SCADA).

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 означает, что устройство можно устанавливать только во внутренних помещениях, в закрытых шкафах, исключающих попадание пыли, влаги и сторонних предметов. Наличие встроенной защиты от перегрева, перегрузки, короткого замыкания и потери фазы снижает риск аварий. Не используйте вне контролируемой среды - открытое расположение недопустимо.

Преимущества

• Векторное управление с обратной связью - высокая точность контроля момента и скорости даже при малых оборотах
• LCD-дисплей с интуитивным меню - быстрая настройка без компьютера
• Поддержка Modbus и дистанционного управления - легко интегрируется в современные системы автоматизации
• Высокая выходная частота (до 600 Гц) - подходит для высокоскоростных задач (шпиндели, центрифуги)
• Гарантия 2 года - подтверждает надёжность сборки и компонентов

Ограничения применения

• Не предназначен для работы на открытом воздухе или в сырых помещениях из-за степени защиты IP20
• Не подходит для однофазных сетей - требует стабильного трёхфазного питания 380 В
• Мощность 75 кВт - не применяйте с двигателями выше этого значения, возможен перегрев и отказ
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании рядом рекомендуется установить внешний фильтр
• Не имеет встроенного тормозного модуля - для быстрого останова с большой инерцией нужен внешний тормозной резистор

Примеры использования

• Лифтовые установки - плавный пуск и останов, точная остановка на этажах
• Воздушные завесы и вентиляция - регулировка скорости в зависимости от температуры
• Циркулярные пилы и деревообрабатывающие станки - изменение скорости реза под материал
• Насосы водоотведения - экономия энергии при низком уровне жидкости
• Конвейеры на пищевых производствах - синхронизация скоростей нескольких приводов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры ускорения и замедления - слишком резкие изменения вызывают скачки тока
• Используйте экранированные кабели для подключения двигателя - снижают помехи в системе управления
• При работе в пыльных помещениях установите преобразователь в герметичный шкаф с фильтром
• Для сложных систем используйте RS-485 + Modbus - это позволит централизованно контролировать несколько преобразователей ONI (IEK) k750-33-7590m
• Запишите заводские параметры перед настройкой - это упростит восстановление после сбоя
