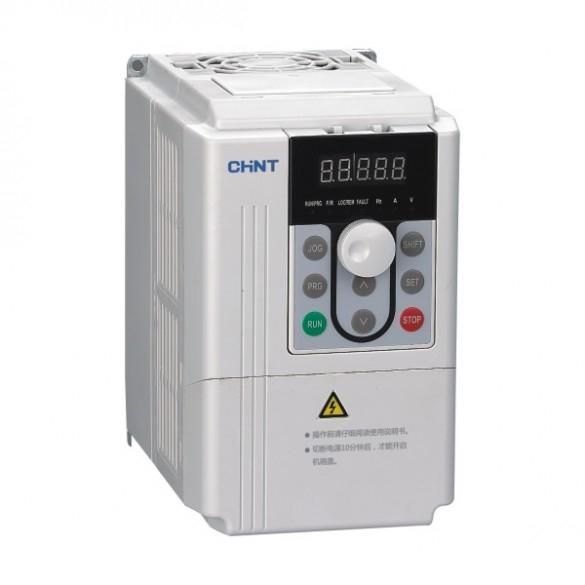

Преобразователь частоты NVF2G-2.2/PS4 2.2кВт 380В 3ф тип для вентиляторов и водяных насосов CHINT 639028

Преобразователь частоты NVF2G-2.2/PS4, 2.2кВт, 380В 3Ф, для вентиляторов и водяных насосов - устройство для точного регулирования скорости асинхронных двигателей в системах вентиляции и водоснабжения. Бренд CHINT обеспечивает надежную работу этого преобразователя частоты в условиях длительной эксплуатации.

Назначение и область применения

Преобразователь частоты NVF2G-2.2/PS4 предназначен для управления асинхронными двигателями с разомкнутым контуром. Он оптимизирован для работы с вентиляторами и водяными насосами - там, где требуется плавное изменение оборотов для экономии электроэнергии и снижения механических нагрузок. Подходит для систем кондиционирования, канализационных насосных станций, циркуляционных контуров отопления и промышленной вентиляции.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380 В, трёхфазное
• Выходное напряжение: до 380 В (регулируемое)
• Номинальный выходной ток: 5 А
• Количество фаз: три на входе и выходе
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите
• Пусковой крутящий момент: до 1,5× номинального при 0,5 Гц
• Поддержка ПИД-регулятора - для автоматической стабилизации давления или расхода
• Режим энергосбережения: активируется при снижении нагрузки

Совместимость и монтаж

Преобразователь частоты NVF2G-2.2/PS4 совместим с большинством стандартных трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для монтажа необходима установка в электрическом шкафу с достаточным охлаждением. Клеммы для подключения питания и двигателя расположены снизу - обеспечивают удобный доступ при горизонтальной установке. Максимальная температура окружающей среды - +40 C. Не допускается установка рядом с источниками тепла или вибрации.

Безопасность и стандарты

Преобразователь частоты NVF2G-2.2/PS4 соответствует требованиям международных норм IEC 61800-5-1 и IEC 60204-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон.

Преимущества

• Высокий пусковой момент позволяет запускать насосы и вентиляторы даже при повышенном сопротивлении (например, забитый фильтр)
• Устойчивость к кратковременным перегрузкам - выдерживает 120 % нагрузки до 60 секунд
• Встроенный ПИД-регулятор исключает необходимость внешнего контроллера при управлении по давлению или уровню
• Автоматическое энергосбережение снижает потребление на 15–30 % при частичной нагрузке
• Гибкая настройка через кнопки на лицевой панели - не требует ПК для базовой конфигурации

Ограничения применения

• Не подходит для однофазных сетей - требует строго трёхфазное питание 380 В
• IP20 не допускает установку вне шкафа - нельзя использовать во влажных помещениях без дополнительной защиты
• Не рассчитан на работающие в режиме частых пусков более 10 раз в час - возможен перегрев силовых элементов
• Не применяется с синхронными двигателями, шаговыми двигателями или двигателями с энкодером
• Запрещено использование в местах с температурой ниже –10 C или выше +50 C

Примеры использования

• Циркуляционный насос в системе отопления многоквартирного дома - преобразователь частоты NVF2G-2.2/PS4 поддерживает нужное давление, снижая износ труб и помпы
• Вентиляция в производственном цеху - при снижении числа рабочих мест частота вращения вентилятора автоматически уменьшается
• Насосная станция водоснабжения - ПИД-регулятор поддерживает заданное давление в трубопроводе без участия оператора

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение двигателя в обратную сторону
• Используйте входной реактор (опционально) при наличии в сети частых скачков напряжения - продлит срок службы преобразователя частоты
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной фильтр - предотвратит повреждение изоляции обмоток
• Настройте параметры ПИД-регулятора по документации CHINT - слишком высокие коэффициенты вызывают колебания давления
• Обязательно проводите профилактическую очистку радиаторов от пыли каждые 6 месяцев - особенно важна при работе в пыльных помещениях
