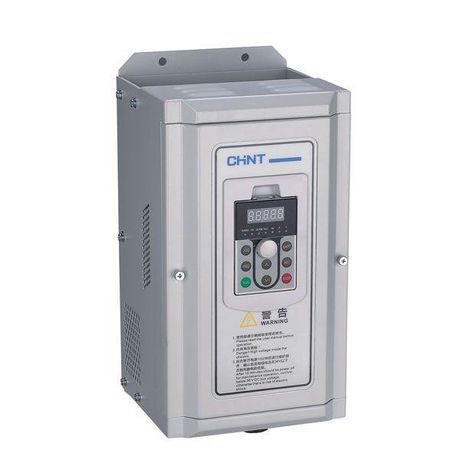

Преобразователь частоты NVF2G-90/TS4, 90кВт, 380В 3Ф, перегрузка 150% | 639059 CHINT

Преобразователь частоты NVF2G-90/TS4 от CHINT - это промышленный U-преобразователь мощностью 90 кВт, рассчитанный на работу с трёхфазной сетью 380 В. Он обеспечивает точное управление скоростью асинхронных двигателей, подходит для оборудования с высокими требованиями к пусковому моменту и перегрузочной способности, включая конвейеры, насосы и вентиляторы.

Назначение и область применения

Преобразователь частоты NVF2G-90/TS4 предназначен для регулирования скорости вращения асинхронных электродвигателей с разомкнутым контуром управления. Подходит для промышленных и коммерческих объектов, где требуется стабильная работа оборудования под изменяющейся нагрузкой. Особенно эффективен там, где важны плавный пуск, экономия энергии и точное управление моментом - например, на конвейерах, дробилках, насосных станциях, вентиляционных системах и ПТО.

Технические характеристики

• Мощность: 90 кВт
• Напряжение питания: 380 В, три фазы
• Выходное напряжение: до 380 В
• Номинальный выходной ток: 176 А
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц +-15%
• Напряжение сети допуск: +-15%
• Тип преобразования: U-преобразователь напряжения
• Перегрузочная способность: 150% от номинала до 60 секунд
• Пусковой крутящий момент: до 1,5× номинального при 0,5 Гц
• Степень защиты: IP21 (защита от доступа пальцев и капель воды сверху)
• Аналоговые входы: 2 шт. (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 шт. (для команд запуска, останова, переключения режимов)
• Аналоговые выходы: 2 шт. (для передачи информации о скорости, токе, температуре)
• Цифровые выходы: 4 шт. (сигналы аварии, готовности, состояния)
• Интерфейсы: один порт RS-485 для связи по Modbus RTU
• Управление: четырёхквадрантное (возможно рекуперативное торможение)
• Встроенное тормозное сопротивление: да (не требует внешнего модуля для торможения)
• Функции: встроенный ПИД-регулятор, автоэнергосбережение

Совместимость и монтаж

Преобразователь частоты NVF2G-90/TS4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 90 кВт. Для подключения необходимо соблюдать полярность фаз и заземление. Клеммы для силовой цепи и управления расположены отдельно - это снижает риск помех. Монтаж выполняется на вертикальной поверхности с минимальным зазором 100 мм вокруг корпуса для обеспечения охлаждения. Устройство не имеет вентилятора - теплоотвод осуществляется через радиатор, поэтому избегайте установки в герметичных ящиках без принудительной вентиляции. Подключение к сети должно проходить через автоматический выключатель и контактор, соответствующие току 176 А.

Безопасность и стандарты

Преобразователь частоты NVF2G-90/TS4 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Степень защиты IP21 позволяет использовать устройство внутри помещений, защищённых от попадания крупных частиц и капель воды. Наличие встроенного тормозного сопротивления исключает необходимость подключения внешних компонентов, что повышает безопасность системы. Все внутренние цепи имеют защиту от перегрева, перенапряжения и перегрузки по току.

Преимущества

• Высокий пусковой момент - двигатель развивает нужную мощность даже при очень низких частотах (0,5 Гц), что важно для тяжёлых нагрузок.
• Перегрузка 150% - позволяет справиться с кратковременными пики нагрузки без отключения.
• Встроенный ПИД-регулятор - упрощает настройку замкнутых систем контроля давления, уровня, температуры без внешнего контроллера.
• Автоэнергосбережение - автоматически снижает потребление при неполной нагрузке.
• Modbus RTU - легко интегрируется в SCADA и PLC-системы.
• Встроенное тормозное сопротивление - экономит место и время при монтаже, не требует внешней схемы торможения.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP21 недостаточна для опасных зон.
• Запрещено использование вне помещений или в условиях повышенной влажности, пыли, брызг - IP21 не защищает от осадков и пылевых потоков.
• Не подходит для двигателей с закрытым охлаждением без внешнего вентилятора - возможен перегрев при длительной работе на малых оборотах.
• Требуется стабильное питание - скачки напряжения более +-15% вызывают отключение устройства.
• Не реализовано управление по CANopen, Profibus или Ethernet - только Modbus по RS-485.

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный пуск предотвращает проскальзывание продукции.
• Насосная станция водоснабжения - ПИД-регулятор поддерживает заданное давление в трубопроводе.
• Вентиляционная система в торговом центре - автоэнергосбережение снижает расходы на электроэнергию ночью.
• Дробилка в горнодобывающем предприятии - перегрузка 150% позволяет работать при заклинивании материала без срабатывания защиты.
• Ленточная пила - точное управление скоростью повышает качество реза и продлевает срок службы инструмента.

Практические советы

• При выборе преобразователя NVF2G-90/TS4 проверьте соответствие номинального тока двигателя (не более 176 А) и класс изоляции (обычно F или H).
• Для долгой работы на низких оборотах (менее 10 Гц) обязательно используйте внешний вентилятор для охлаждения двигателя.
• Настройка ПИД-регулятора начинается с коэффициентов Kp=1, Ki=0,1 - затем корректируйте по реакции системы.
• RS-485-порт работает на скорости 9600 бод по умолчанию - при интеграции с PLC убедитесь в совпадении параметров.
• При использовании торможения - следите за температурой встроенного сопротивления; при частых остановках может потребоваться его замена.
• Рекомендовано провести первоначальную настройку с помощью кнопок на лицевой панели перед подключением к внешнему контроллеру.
