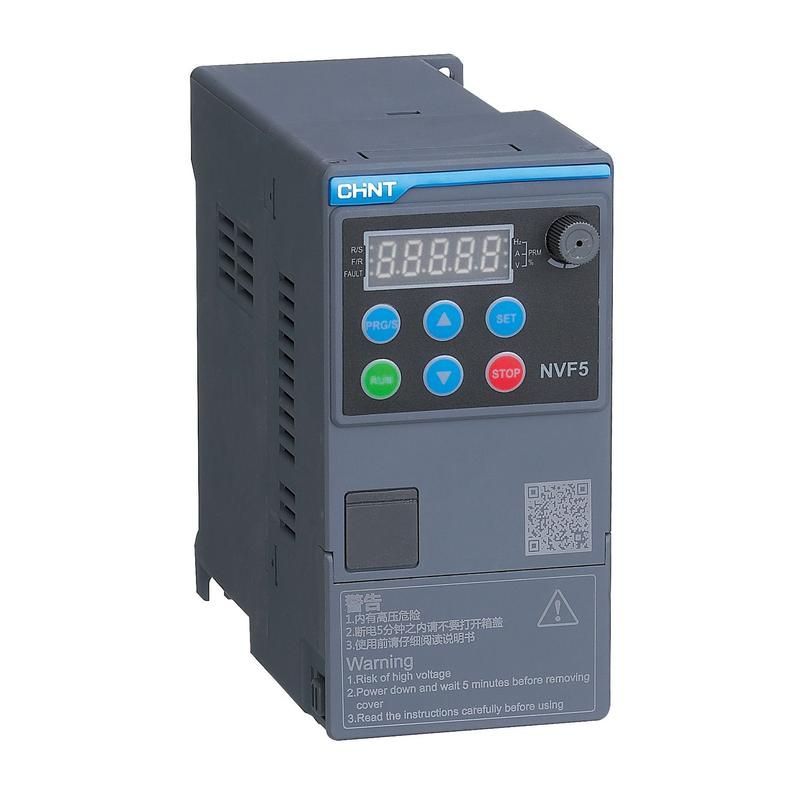

Преобразователь частоты NVF5-1.5/TD2, 1.5кВт, 220В 1Ф , общий тип | 201992 CHINT

Преобразователь частоты NVF5-1.5/TD2, 1.5кВт, 220В 1 фаза - компактное устройство для регулирования скорости однофазного асинхронного двигателя, предназначенное для работы в бытовых и легкопромышленных системах. Модель от бренда CHINT серий NVF обеспечивает точную настройку частоты и надежную работу при нагрузках до 1,5 кВт.

Назначение и область применения

Преобразователь частоты NVF5-1.5/TD2, 1.5кВт, 220В 1 фаза используется для управления скоростью вращения двигателей, работающих от сети 220 В. Подходит для оборудования, где требуется плавный запуск, стабильная скорость или энергосбережение: насосы, вентиляторы, компрессоры, малые конвейеры, шлифовальные и сверлильные станки. Устройство заменяет механические системы передач, снижает износ механизмов и уменьшает пиковые нагрузки на сеть.

Технические характеристики

• Напряжение питания: 220 В переменного тока, одна фаза
• Выходное напряжение: до 220 В (регулируемое)
• Мощность: 1,5 кВт
• Номинальный выходной ток: 7 А
• Количество фаз: однофазный вход / однофазный выход
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Преобразователь частоты NVF5-1.5/TD2, 1.5кВт, 220В 1 фаза совместим с однофазными асинхронными двигателями мощностью до 1,5 кВт. Для подключения требуются: клеммы L/N для входа, U/V для выхода к двигателю. Обязательно соблюдать полярность. Кабели должны иметь достаточное сечение (минимум 1,5–2,5 мм2 в зависимости от длины). Установка возможна только в закрытом щите или корпусе - IP20 не допускает открытой эксплуатации. Монтаж выполняется вертикально, с зазором минимум 5 см вокруг для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II. Защита от перегрузки, перегрева и короткого замыкания реализована внутренними схемами. Отсутствие защиты от пыли и влаги (IP20) делает невозможным применение во влажных, пыльных или агрессивных средах без внешней защиты.

Преимущества

• Плавный пуск - исключает ударные нагрузки на двигатель и механизмы
• Энергоэффективность - снижает потребление при неполной нагрузке
• Простая настройка - базовые параметры задаются через кнопки на лицевой панели
• Компактный размер - удобен для установки в ограниченном пространстве
• Поддержка стандартных однофазных двигателей - не требует замены мотора

Ограничения применения

• Не работает с трёхфазными двигателями - только с однофазными
• Запрещено использовать вне закрытого корпуса - IP20 не защищает от пыли и воды
• Не предназначена для постоянной работы на пределе мощности (более 80% нагрузки более 4 часов подряд)
• Не рекомендуется для высоких температур окружающей среды выше +40 C
• Не подходит для взрывоопасных зон или мест с высокой вибрацией

Примеры использования

• Регулирование оборотов вентилятора в системе вентиляции помещения
• Управление насосом для циркуляции воды в системе отопления
• Плавный запуск шлифовального станка с изменением скорости по технологии
• Контроль скорости конвейера на небольшом сборочном участке

Практические советы

• Перед подключением проверьте соответствие мощности двигателя - не превышайте 1,5 кВт
• Используйте автоматический выключатель на 10 А на входе для защиты от перегрузки
• Обеспечьте доступ к устройству для обслуживания - преобразователь NVF5-1.5/TD2, 1.5кВт, 220В 1 фаза нуждается в периодической очистке от пыли внутри шкафа
• При длительной работе в жарком помещении рассмотрите принудительное охлаждение
• Артикул 201992 - единственный номер для заказа запчастей и сервиса; сохраняйте его при обращении в службу поддержки CHINT
