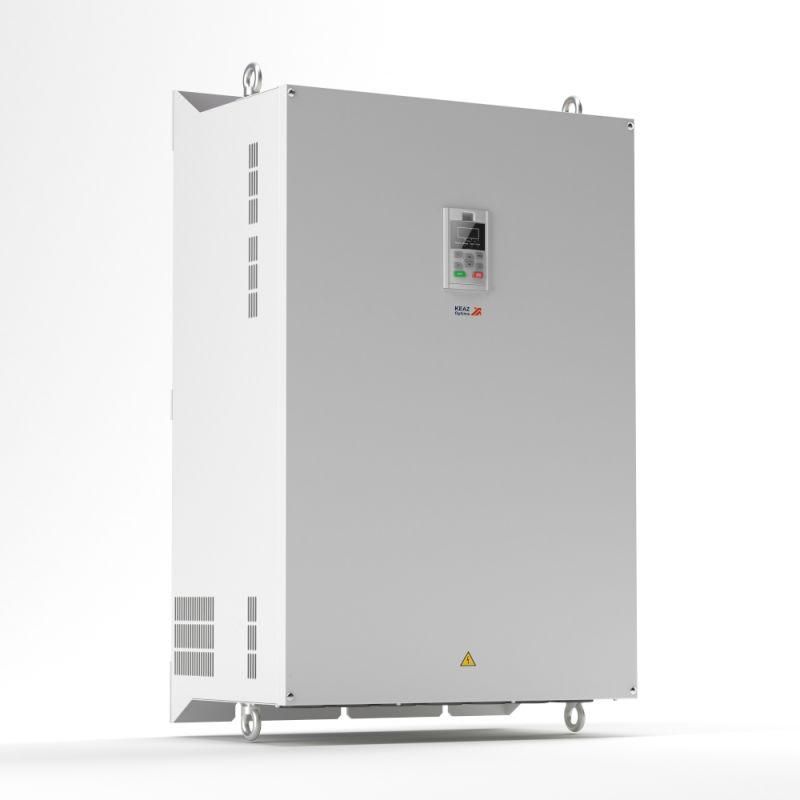

Преобразователь частоты OptiCore A600-Н250К-380-0-0 | 348465 КЭАЗ

Преобразователь частоты A600-Н250К-380-0-0 от КЭАЗ - это трёхфазный U-преобразователь напряжения мощностью 250 кВт с рекуперацией энергии, предназначенный для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Подходит для промышленных автоматизированных систем, где важна эффективность, надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты A600-Н250К-380-0-0 используется для управления электродвигателями в системах, требующих плавного регулирования скорости и момента. Применяется в приводах конвейеров, насосов, компрессоров, краново-мостового оборудования, станков с ЧПУ и других установках с переменной нагрузкой. Благодаря наличию рекуперации, идеально подходит для задач, где требуется частое торможение и возврат энергии в сеть - например, в лифтах, эскалаторах или испытательных стендах.

Технические характеристики

• Мощность: 250 кВт
• Номинальный ток: 470 А
• Сетевое напряжение: 342–484 В (трёхфазное)
• Выходная частота: до 600 Гц
• Тип преобразования: U-преобразователь напряжения
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (для установки внутри шкафа)
• Рекуперация энергии: да - позволяет возвращать тормозную энергию в сеть
• Интерфейсы связи: RS-485, CAN, Profibus, Modbus TCP/IP, EtherCAT
• Управление: векторное, с ПИД-регулятором
• Встроенные элементы: тормозной прерыватель, расширенный набор дискретных и аналоговых входов/выходов
• Способ настройки: ручная панель + внешние интерфейсы

Совместимость и монтаж

Преобразователь частоты A600-Н250К-380-0-0 совместим с асинхронными двигателями и синхронными двигателями с постоянными магнитами. Для монтажа требуется установка в закрытом электрощите с обеспечением вентиляции - степень защиты IP20 исключает использование на открытом воздухе или в запылённых зонах без дополнительной защиты. Масса устройства и габариты соответствуют стандартным рамкам для преобразователей этой мощности; клеммы рассчитаны на провода сечением до 95 мм2. Подключение питания и двигателя выполняется согласно схеме в руководстве пользователя - важно соблюдать полярность и изолировать цепи управления от силовых.

Безопасность и стандарты

Преобразователь частоты A600-Н250К-380-0-0 соответствует требованиям международных норм IEC 61800-5-1 и IEC 61800-3 по безопасности и электромагнитной совместимости. Встроенная система защиты предотвращает перегрузку, перегрев, короткое замыкание, потерю фазы и перенапряжение. Наличие тормозного прерывателя снижает риск повреждения полупроводниковых элементов при быстром торможении.

Преимущества

• Векторное управление обеспечивает высокую точность контроля момента даже на низких оборотах - до 0,5 Гц
• Рекуперация энергии снижает потребление из сети и уменьшает тепловые потери
• Поддержка множества промышленных протоколов (Modbus TCP/IP, EtherCAT и др.) упрощает интеграцию в системы SCADA и PLC
• Встроенный ПИД-регулятор позволяет реализовать замкнутый контур управления без внешнего контроллера
• Крановые функции (например, автоматическое выравнивание груза, безопасное опускание) повышают надёжность работы в грузоподъёмных системах
• Гибкий набор входов/выходов позволяет легко адаптировать устройство под любую задачу - от сигнализации аварий до управления внешними реле

Ограничения применения

• Не предназначен для установки вне защищённых шкафов - IP20 не защищает от пыли и брызг воды
• Требует стабильного сетевого напряжения в диапазоне 342–484 В; при длительном падении ниже 342 В возможны отключения
• Не подходит для работы с однофазными двигателями или источниками постоянного тока
• Максимальная выходная частота 600 Гц ограничивает применение в сверхвысокоскоростных приводах (более 10 000 об/мин для типичных двигателей)
• Настройка через ручной интерфейс требует базовой подготовки - сложные алгоритмы лучше настраивать через ПК и программное обеспечение КЭАЗ

Примеры использования

• Привод лебёдки на кране - благодаря крановым функциям и рекуперации обеспечивается плавное поднятие и безопасное опускание груза
• Линия производства пластиковых изделий - точное управление скоростью экструдера и охладителей с помощью ПИД-регулятора
• Циркулярный насос в системе водоснабжения - экономия энергии за счёт изменения частоты в зависимости от давления
• Испытательный стенд для электродвигателей - возможность тестирования на частотах до 600 Гц с возвратом энергии в сеть

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и параметров двигателя - особенно при использовании синхронных машин с постоянными магнитами
• Для долгой службы используйте фильтры гармоник, если питание подаётся от трансформатора с малой мощностью
• При работе с несколькими преобразователями A600-Н250К-380-0-0 в одной системе - используйте CAN или Ethernet для синхронизации
• Обязательно подключите тормозной резистор, если рекуперация недоступна или неэффективна в вашей сети
• Запишите все настроенные параметры - прошивка сохраняет данные, но потеря питания без батареи резерва может сбросить конфигурацию
• Для удалённого доступа и диагностики используйте модуль Modbus TCP/IP - он работает поверх Ethernet и легко интегрируется в существующие IT-сети
