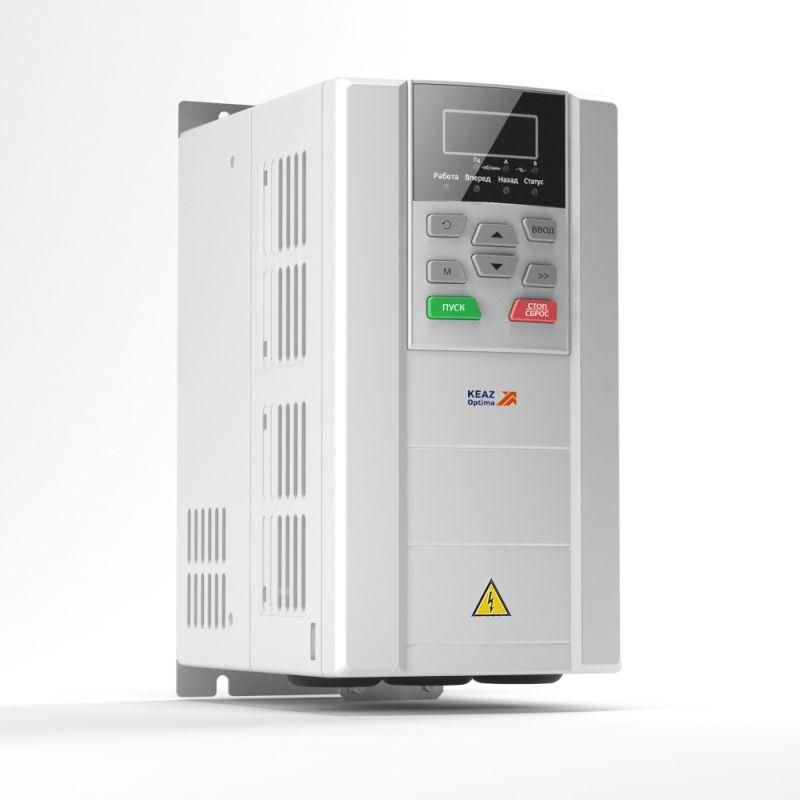

Преобразователь частоты OptiCore A600-Н2К2-380-0-Т | 348446 КЭАЗ

Преобразователь частоты 2.2кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - компактное устройство для точного регулирования скорости трёхфазных двигателей в промышленных системах. Поддерживает подключение к ПК и интеграцию в автоматизированные системы управления, обеспечивая надёжную работу на объектах с высокими требованиями к контролю.

Назначение и область применения

Преобразователь частоты 2.2кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 используется для управления асинхронными и синхронными двигателями с постоянными магнитами. Применяется там, где требуется плавный запуск, точная регулировка скорости и энергоэффективность - например, на конвейерах, насосах, вентиляторах, крановых механизмах и станках с ЧПУ.

Подходит для систем с постоянной нагрузкой и возможностью кратковременной перегрузки до 200 %. Благодаря подключению к ПК и поддержке протоколов связи, устройство легко интегрируется в АСУ ТП.

Технические характеристики

• Мощность: 2.2 кВт - максимальная выходная мощность для управления двигателями этого класса;
• Сетевое напряжение: 342–484 В - работает от трёхфазной сети с повышенным уровнем напряжения, типично для промышленных сетей;
• Выходная частота: до 600 Гц - позволяет управлять двигателями с очень высокими оборотами, например, шпинделями станков или центрифугами;
• Количество фаз: 3 входа / 3 выхода - требует трёхфазного питания и даёт трёхфазный выход для двигателя;
• Частота сети: 50/60 Гц - совместим с основными промышленными сетями;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен; подходит для установки внутри щитов;
• Функции: встроенный блок управления и интерфейс для подключения ПК - позволяют настраивать параметры через компьютер, программировать алгоритмы и мониторить состояние в реальном времени.

Совместимость и монтаж

Преобразователь частоты 2.2кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 имеет стандартные клеммы для подключения трёхфазного питания и трёхфазного выхода к двигателю. Для подключения ПК используется последовательный порт (RS-485) или Ethernet - зависит от версии прошивки.

Рекомендуется монтировать в закрытом распределительном щите с принудительной вентиляцией из-за ограниченной степени защиты IP20. Убедитесь, что посадочные размеры соответствуют вашему щиту - устройство не предназначено для открытой установки.

Для настройки используйте официальное ПО от КЭАЗ. Обязательно проверьте соответствие номинала двигателя (мощность, ток, напряжение) параметрам преобразователя.

Безопасность и стандарты

Преобразователь частоты 2.2кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 соответствует международным нормам безопасности IEC 61800-5-1 и IEC 61800-3 для промышленных приводов. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована аппаратно и программно.

Преимущества

• Высокая выходная частота (до 600 Гц) - идеально для высокоскоростных задач;
• Интеграция с ПК - удобная диагностика и настройка без панели оператора;
• Поддержка промышленных протоколов (Modbus, Profibus и др.) - совместимость с большинством АСУ ТП;
• Перегрузочная способность до 200 % - устойчивость к кратковременным скачкам нагрузки;
• Компактный размер - экономия места в щитовой.

Ограничения применения

• Степень защиты IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытом воздухе или в сырых помещениях;
• Не подходит для однофазных сетей - требует трёхфазного питания 342–484 В;
• Максимальная мощность 2.2 кВт - не применяется для двигателей выше этой отметки;
• Для работы с синхронными двигателями с энкодером необходима доп. настройка и наличие обратной связи - не все модели поддерживают замкнутый контур без внешнего датчика.

Примеры использования

• Шпиндель станка с ЧПУ - точное управление скоростью вращения до 600 Гц;
• Конвейерная лента с позиционированием - плавный старт/стоп, контроль положения;
• Центрифуга для химических процессов - высокая скорость и стабильность;
• Вентилятор в системе HVAC - энергосбережение за счёт регулирования оборотов;
• Лебёдка с тормозом - встроенная логика управления тормозом и позиционирования.

Практические советы

• Обязательно используйте входной реактор и выходной dV/dt-фильтр при длинных кабельных линиях (>30 м) - продлевает срок службы двигателя;
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает броски тока и срабатывание защиты;
• Проверьте правильность подключения заземления - особенно важно при работе с ПК и сетью;
• При использовании с синхронным двигателем - укажите число пар полюсов и номинальный ток вручную в настройках;
• Регулярно очищайте воздушные каналы в щите - даже при IP20 перегрев снижает долговечность устройства.
