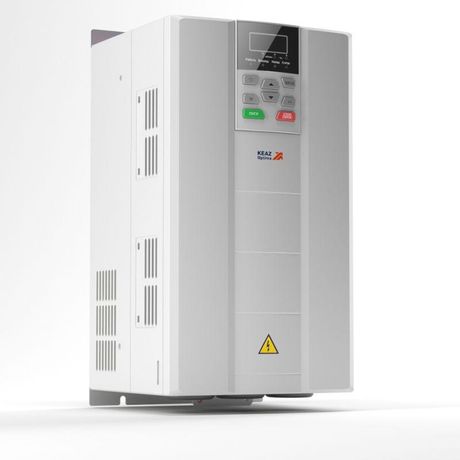

Преобразователь частоты OptiCore A600-Н30К-380-0-Т | 348454 КЭАЗ

Преобразователь частоты 30кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей в промышленных системах. Модель 348454 поддерживает высокую частоту до 600 Гц, имеет рекуперацию энергии и интерфейс RS-485 для подключения к автоматизированным системам управления.

Назначение и область применения

Преобразователь частоты 30кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 применяется для управления двигателями в системах, где требуется изменение скорости вращения и точное управление моментом. Подходит для оборудования с постоянной нагрузкой: конвейеры, насосы, компрессоры, крановые системы, оборудование для намотки и позиционирования. Благодаря высокой максимальной частоте 600 Гц, используется там, где нужны высокие обороты - шпиндели станков, центрифуги, вакуумные установки.

Технические характеристики

• Мощность: 30 кВт - обеспечивает работу двигателей средней и большой мощности;
• Входное напряжение: 342–484 В переменного тока - совместим с сетями 380 В и 400 В с допустимым колебанием;
• Выходная частота: до 600 Гц - позволяет управлять двигателями на очень высоких скоростях;
• Номинальный ток: 65 А - соответствует нагрузке 30 кВт при напряжении 380 В;
• Фазность: 3 фазы вход / 3 фазы выход - работает с трёхфазными двигателями;
• Рекуперация энергии: да - возвращает избыточную энергию при торможении обратно в сеть, снижает потребление;
• Частота сети: 50/60 Гц - адаптирован к стандартным сетям России и стран СНГ;
• Блок управления: есть - возможность ручной настройки параметров через кнопки на корпусе;
• Интерфейс связи: RS-485 - подключается к контроллерам, ПЛК, компьютерам для удалённого контроля;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным частицам, но не от пыли и воды; требует установки в закрытом щите;
• Тип преобразования: U-преобразователь напряжения - классический тип для общепромышленных задач.

Совместимость и монтаж

Преобразователь частоты 30кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 монтируется в распределительном щите. Для подключения необходимы:

• Трёхфазный входной кабель сечением не менее 16 мм2 (для медного провода);
• Трёхфазный выходной кабель к двигателю - сечение зависит от длины, но минимум 10 мм2;
• Заземление обязательно - клемма PE должна быть надёжно соединена с контуром заземления объекта;
• RS-485 - использует два провода (A/B), экранированный кабель, заземление экрана - только на одной стороне;
• Необходимо соблюдать минимальные расстояния между входом и выходом - чтобы исключить помехи;
• Подключение к ПК осуществляется через USB-RS485 адаптер и программное обеспечение КЭАЗ (например, OptiSoft).

Безопасность и стандарты

Преобразователь частоты 30кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 соответствует требованиям безопасности IEC 61800-5-1 и ГОСТ Р 51319. Установка возможна только квалифицированным персоналом. Наличие рекуперации требует проверки состояния сети - не допускается работа при нестабильном напряжении или отсутствии заземления. IP20 не защищает от попадания пыли и влаги - запрещено использование вне электрощита.

Преимущества

• Высокая выходная частота (до 600 Гц) - уникальна среди аналогичных моделей, открывает возможности для высокоскоростных процессов;
• Рекуперация энергии - экономит до 15–30% электроэнергии при часто тормозящих механизмах;
• RS-485 - простой и надёжный протокол для интеграции в существующие системы АСУ ТП;
• Встроенная система защиты - от перегрузки, перегрева, потери фазы, короткого замыкания;
• Поддержка тяжёлого режима - перегрузка до 200% на 60 секунд - устойчив к кратковременным пикам нагрузки.

Ограничения применения

• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях - обязательна установка в закрытом щите с вентиляцией;
• Нет встроенного Ethernet или Profinet - для сложных сетей нужен внешний модуль;
• Настройка только ручная - без сенсорного экрана, что усложняет диагностику без ПК;
• Не подходит для однофазных сетей - требует трёхфазного питания 342–484 В;
• Максимальная температура окружающей среды +40C - при более высокой температуре требуется принудительное охлаждение или снижение нагрузки.

Примеры использования

• Шпиндель станка ЧПУ - высокая частота 600 Гц позволяет достичь 36 000 об/мин при передаточном числе 1:1;
• Конвейер с позиционированием - рекуперация снижает расходы при частых остановках;
• Центрифуга для химических реакций - стабильная работа при изменении вязкости среды;
• Намоточная машина - точное управление натяжением провода за счёт контроля момента;
• Воздушный компрессор - плавный пуск и снижение пиковой нагрузки на сеть.

Практические советы

• Перед первым запуском - проверьте правильность подключения фаз L1/L2/L3 и N, особенно при переустановке;
• Для долгой службы - не забывайте про чистку радиаторов от пыли каждые 3 месяца;
• При использовании длинных кабелей к двигателю (>50 м) - установите dV/dt-фильтр, чтобы предотвратить пробой изоляции;
• Для подключения к ПК - скачайте бесплатное ПО OptiSoft с сайта КЭАЗ, оно позволяет настраивать все параметры графически;
• Если двигатель нагревается быстрее обычного - проверьте коэффициент V/f, возможно, он слишком высокий;
• Артикул 348454 - совместим с другими моделями серии OptiCore A600, можно заменить на более мощную модель без изменения монтажа, если есть место в щите.
