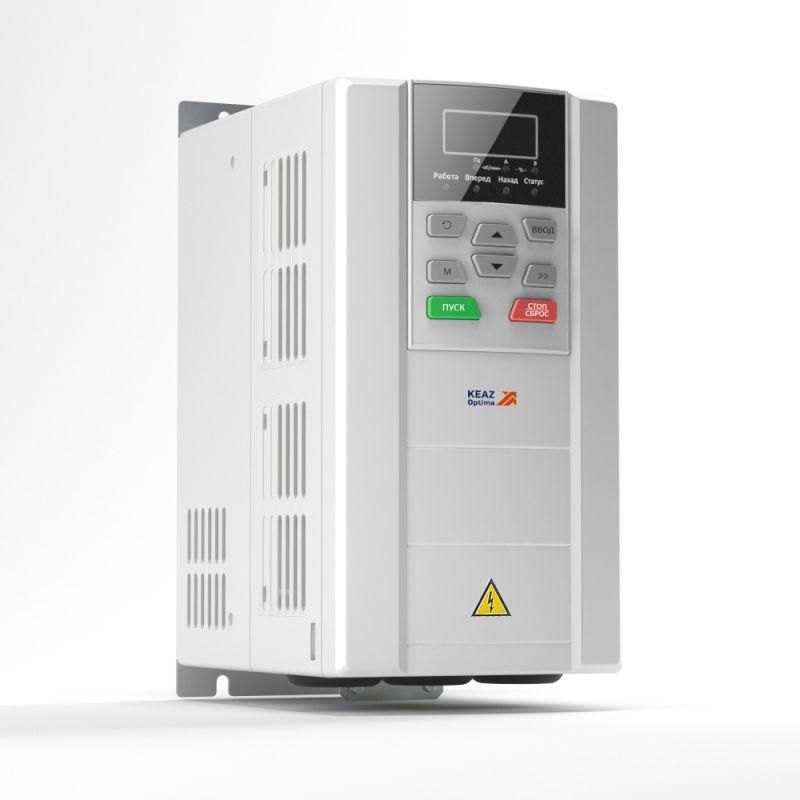

Преобразователь частоты OptiCore A600-Н22К-380-0-Т | 348453 КЭАЗ

Преобразователь частоты 22 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Модель 348453 поддерживает подключение к компьютеру и интеграцию в автоматизированные системы управления.

Назначение и область применения

Преобразователь частоты 22 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 используется для управления электродвигателями в системах, где требуется изменение скорости вращения, стабилизация момента или точное позиционирование. Подходит для приводов с постоянной нагрузкой, в том числе с высокими пиками усилия.

• Конвейеры и ленточные транспортеры
• Грузоподъёмные механизмы (краны, лифты)
• Намоточные и размоточные установки
• Оборудование для переработки пластиков, металла, бумаги
• Центробежные насосы и вентиляторы с переменной нагрузкой

Технические характеристики

• Выходная мощность: 22 кВт - обеспечивает работу двигателей средней и большой мощности
• Сетевое напряжение: 342–484 В - совместим с трёхфазными сетями 380–480 В, допускает колебания +-20%
• Выходная частота: до 600 Гц - позволяет управлять двигателями на высоких оборотах, включая шпиндели станков и центрифуги
• Количество фаз: 3 входа / 3 выхода - требует трёхфазного питания и питает трёхфазные двигатели
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды; предназначен для установки внутри щита
• Частота сети: 50/60 Гц - работает в любых стандартах энергосистем
• Перегрузочная способность: до 200% - выдерживает кратковременные перегрузки, характерные для тяжёлых технологических процессов
• Интерфейсы: подключение к ПК через протоколы Modbus, Modbus TCP, Profibus, ProfiNet, EtherCAT, CAN, CANopen - для интеграции в АСУ ТП

Совместимость и монтаж

Преобразователь частоты 22 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 монтируется в распределительном щите. Для правильной установки соблюдайте следующие условия:

• Посадочный размер и крепление соответствуют стандартным рамкам для преобразователей КЭАЗ
• Необходимо обеспечить воздушный зазор минимум 100 мм сверху и снизу для охлаждения
• Подключение силовых кабелей - к клеммам L1/L2/L3 (вход) и U/V/W (выход); обязательно использовать экранированные провода для сигнальных линий
• Заземление - обязательное, через отдельную клемму PE
• Для связи с ПК используйте RS-485 (Modbus RTU) или Ethernet (Modbus TCP/Ethernet/IP); рекомендовано применять изолирующие интерфейсы
• Работа с блоком управления требует предварительной настройки через программное обеспечение K-Easy или аналогичное

Безопасность и стандарты

Преобразователь частоты 22 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 соответствует требованиям международных норм IEC 61800-5-1 и GOST R 51319. Устройство имеет внутреннюю защиту от:

• перегрева
• короткого замыкания
• перенапряжения и просадки напряжения
• обрывов фаз

IP20 не предусматривает защиту от влаги - запрещена установка в сырых помещениях, на открытых площадках или рядом с источниками брызг.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных задач
• Встроенная поддержка основных промышленных протоколов - упрощает интеграцию в существующую автоматизацию
• Высокая перегрузочная способность (200%) - надёжно работает в условиях ударных нагрузок
• Поддержка синхронных двигателей с постоянными магнитами - расширяет круг применяемых типов моторов
• Настройка через ПК - позволяет сохранять профили, диагностировать ошибки и обновлять ПО

Ограничения применения

• IP20 - нельзя использовать вне закрытых щитов, в пыльных, влажных или агрессивных средах
• Не предназначено для взрывоопасных зон (не имеет взрывозащиты Ex)
• Требуется внешний тормозной резистор при быстром торможении - в комплект не входит
• Максимальная температура окружающей среды +40C - при более высоких значениях снижается выходная мощность
• Не поддерживает автономную работу без внешнего контроллера - нужен ПК или PLC для сложных алгоритмов

Примеры использования

• На заводе по производству полиэтилена: управление шнековым экструдером с точной регулировкой скорости и моментом
• На линии упаковки: синхронизация нескольких конвейеров через Modbus TCP
• На крановой станции: управление тормозом и позиционированием груза с помощью встроенных функций
• На текстильном оборудовании: контроль натяжения нити при намотке с учётом пройденного пути

Практические советы

• Выбирая преобразователь частоты 22 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20, проверьте соответствие номинального тока двигателя - он не должен превышать 42 А
• Для долгой службы используйте фильтры гармоник, особенно если питание от старой сети
• При использовании с синхронными двигателями - задайте параметры магнитного потока и индуктивности вручную
• Не забудьте настроить параметры торможения - иначе возможны перенапряжения на шине постоянного тока
• Для удалённого мониторинга подключите устройство к SCADA-системе через Ethernet - все данные передаются в реальном времени
• Артикул 348453 - единственный в линейке КЭAZ с такой комбинацией мощности, частоты и интерфейсов; не путайте с другими моделями OptiCore A600
