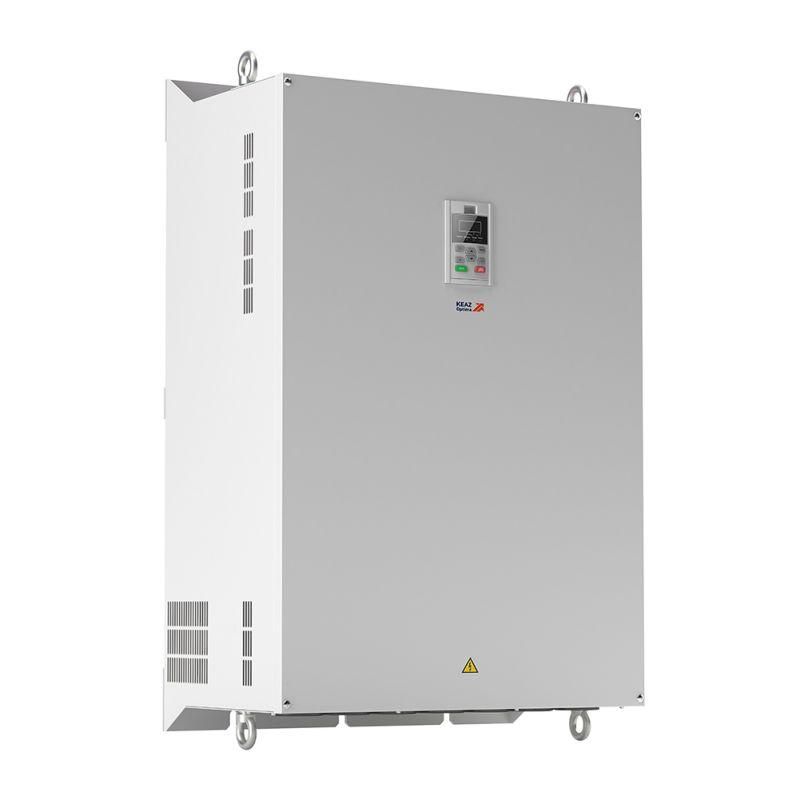

Преобразователь частоты OptiCore A300-200K-Н185К-380-0-0 |342703| КЭАЗ

Преобразователь частоты A300-200K-Н185К-380-0-0 от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот преобразователь частоты подходит для промышленного оборудования, где важна стабильность и гибкость управления, особенно в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты A300-200K-Н185К-380-0-0 управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Он применяется там, где требуется плавный запуск, точная скорость вращения или энергосбережение. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой. Может использоваться как в разомкнутых, так и в замкнутых системах управления.

Технические характеристики

• Номинальная мощность: 200 кВт
• Номинальный ток: 380 А
• Сетевое напряжение: 380 В, трёхфазное
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное напряжение на выходе
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды; требует установки в закрытом щите
• Интерфейс связи: RS-485 - для подключения к автоматизированным системам управления
• Подключение к ПК: да - через интерфейс RS-485 можно настраивать и контролировать устройство с компьютера
• Способ задания параметров: ручной - настройка осуществляется через кнопки и дисплей на корпусе

Совместимость и монтаж

Преобразователь частоты A300-200K-Н185К-380-0-0 совместим с большинством трёхфазных асинхронных и синхронных двигателей до 200 кВт. Для монтажа необходима установка в электрощитовой комнате с хорошей вентиляцией. Учитывайте посадочные размеры и зазоры вокруг устройства - IP20 не допускает открытую установку. Подключайте силовые кабели сечением, соответствующим току 380 А, соблюдая полярность и правила электромонтажа. Кабель связи RS-485 следует экранировать и прокладывать отдельно от силовых проводов.

Безопасность и стандарты

Преобразователь частоты A300-200K-Н185К-380-0-0 соответствует требованиям безопасности для промышленного оборудования. Применяет современные методы защиты от перегрузок, перенапряжений и перегрева. Однако из-за класса защиты IP20 не предназначен для работы в сырых, пыльных или агрессивных средах без дополнительной защиты корпуса.

Преимущества

• Высокий диапазон выходной частоты (до 600 Гц) - поддерживает работу на повышенных скоростях
• Гибкая система управления - работает как в режиме V/f, так и с обратной связью по скорости
• Интеграция с ПК - удобно для диагностики, настройки и сбора данных
• Надёжная архитектура от КЭАЗ - проверенная технология для тяжёлых условий эксплуатации
• Ручная настройка без необходимости внешнего ПЛК - снижает стоимость внедрения в малые системы

Ограничения применения

• Не используется вне закрытых помещений - степень защиты IP20 исключает установку на улице или в цехах с брызгами, пылью, влагой
• Требуется принудительная вентиляция - при длительной работе на пределе мощности возможен перегрев без достаточного воздушного потока
• Не подходит для однофазных сетей - только трёхфазное питание 380 В
• Нет встроенного CAN-bus или Ethernet - для сложных сетей потребуются дополнительные шлюзы

Примеры использования

• Вентиляционные системы - плавное регулирование оборотов в зависимости от температуры
• Конвейеры на пищевых производствах - точная синхронизация скоростей участков
• Центробежные насосы - экономия энергии при снижении расхода жидкости
• Шлифовальные и сверлильные станки - высокая частота (до 600 Гц) для быстрого инструмента
• Компрессоры - автоматическое поддержание давления без частых включений

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию двигателя - это повысит эффективность и надёжность
• Устанавливайте преобразователь частоты A300-200K-Н185К-380-0-0 в щит с термовентиляцией - даже при номинальной нагрузке он выделяет значительное тепло
• Используйте входные реакторы, если сеть имеет высокие помехи - продлит срок службы преобразователя
• Для удалённого контроля подключайте RS-485 к SCADA-системе - не нужно постоянно находиться рядом с оборудованием
• Запрещено подключать к выходу преобразователя конденсаторы или фильтры - это вызывает повреждение IGBT-ключей
