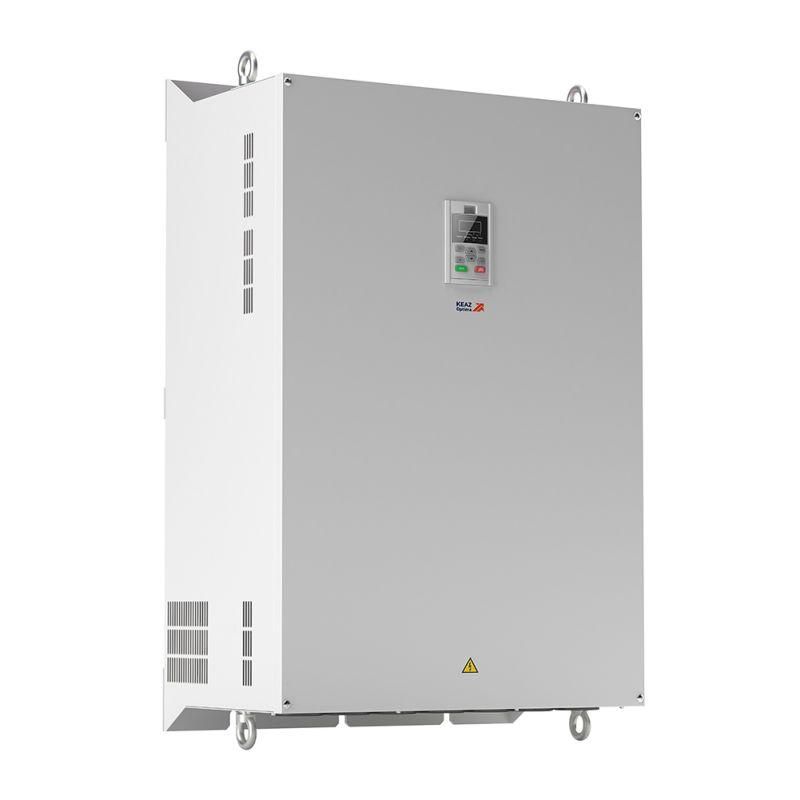

Преобразователь частоты OptiCore A300-220K-Н200К-380-0-0 |342704| КЭАЗ

Преобразователь частоты A300-220K-Н200К-380-0-0 от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот преобразователь частоты подходит для промышленного оборудования, где важна стабильность и гибкость управления, особенно в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты A300-220K-Н200К-380-0-0 управляет работой электродвигателей, позволяя изменять скорость вращения в широких пределах - от нескольких герц до 600 Гц. Он применяется там, где требуется плавный запуск, энергосбережение или точная настройка режима работы: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, системы подачи материалов.

Технические характеристики

• Номинальная мощность: 220 кВт
• Номинальный ток: 430 А
• Сетевое напряжение: 380 В, трёхфазное
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное напряжение на выходе
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды; требует установки в закрытом щите
• Интерфейс связи: RS-485 - для подключения к автоматизированным системам управления
• Подключение к ПК: да - через адаптер можно настраивать параметры с компьютера
• Способ задания параметров: ручной - настройка осуществляется через кнопки и дисплей на корпусе

Совместимость и монтаж

Преобразователь частоты A300-220K-Н200К-380-0-0 совместим с большинством трёхфазных асинхронных и синхронных двигателей с постоянными магнитами мощностью до 220 кВт. Для монтажа необходима установка в электрощитовой комнате с контролируемой температурой и вентиляцией. Подключаются силовые кабели к клеммам L1/L2/L3 (вход) и U/V/W (выход). Учитывайте посадочные размеры - устройство имеет жесткий крепёж, требующий свободного доступа для обслуживания. Обязательно соблюдайте полярность заземления.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних факторов - поэтому установка вне шкафа недопустима. Применяются внутренние защиты: перегрузка по току, перегрев, короткое замыкание, потеря фазы. Наличие интерфейса RS-485 позволяет интегрировать устройство в системы с функциями диагностики и удалённого контроля.

Преимущества

• Высокая точность управления скоростью - до 600 Гц - подходит для специализированного оборудования
• Гибкая настройка через ручной интерфейс и ПК - удобно для сервисного обслуживания
• Широкая совместимость с типами двигателей - как с классическими асинхронными, так и с современными синхронными
• Надёжная система защиты - снижает риск аварий и простоев
• Поддержка RS-485 - легко встраивается в существующую автоматизацию

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP20 не защищает от пыли, влаги и брызг
• Требуется принудительная вентиляция и охлаждение при длительной работе на максимальной нагрузке
• Не поддерживает прошивку по Ethernet или Modbus TCP - только RS-485, что ограничивает возможности в новых сетях
• Ручная настройка требует опыта - новичкам рекомендуется использовать ПК для первоначальной конфигурации
• Не рассчитан на работу с однофазными источниками питания - только 380 В трёхфазное

Примеры использования

• Вентиляционные системы - плавное регулирование оборотов в зависимости от давления
• Цеховые конвейеры - точная синхронизация скоростей участков
• Насосные станции - экономия энергии при снижении потребления воды
• Фрезерные и токарные станки - обеспечение стабильной скорости резания
• Лифтовые механизмы - мягкий пуск и точная остановка

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя частоты A300-220K-Н200К-380-0-0 - не допускайте перегрузки
• Используйте входные реакторы и фильтры, если питание сети нестабильно - это продлит срок службы устройства
• Настройку параметров лучше проводить через ПК с официальным ПО КЭАЗ - быстрее и безопаснее, чем вручную
• Обеспечьте доступ к передней панели для обслуживания - устройство нельзя полностью закрывать стенками шкафа
• При использовании в среде с повышенной пылью - установите преобразователь частоты внутри герметичного шкафа с фильтрами
• Запомните: этот преобразователь частоты не работает без внешнего охлаждения при нагрузках выше 90% - следите за температурой радиаторов
