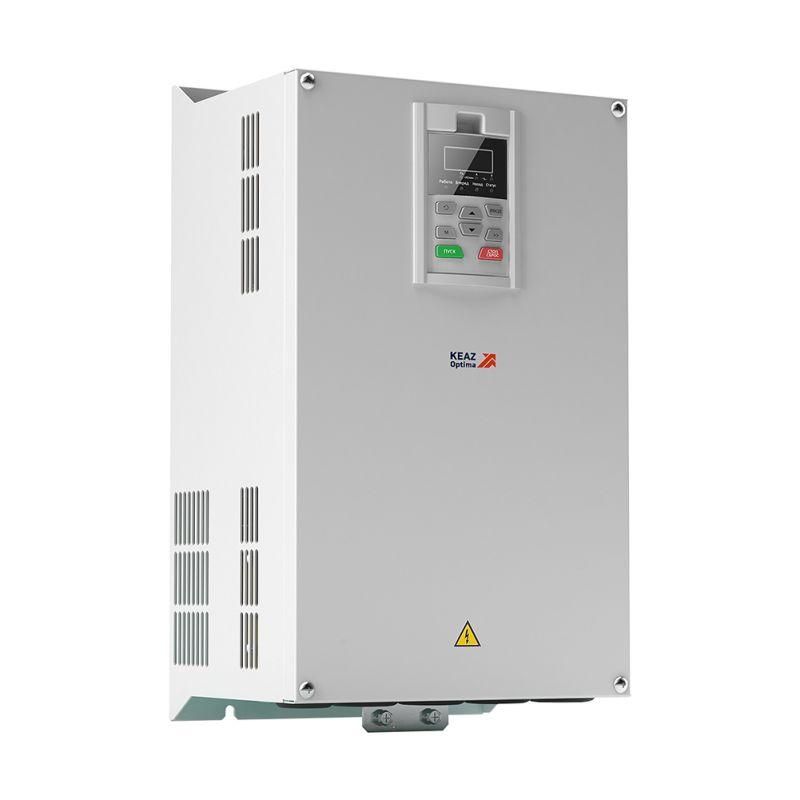

Преобразователь частоты OptiCore A300-55K-Н45К-380-D-Т КЭАЗ 342674

Преобразователь частоты A300-55K-Н45К-380-D-Т от КЭАЗ Optima предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу с электродвигателями мощностью до 55 кВт и напряжением 380 В, подходит для промышленного оборудования, где важна стабильность и гибкость управления. Артикул 342674 соответствует серийному решению OptiCore A300.

Назначение и область применения

Преобразователь частоты A300-55K-Н45К-380-D-Т управляет скоростью вращения электродвигателей, позволяя плавно изменять частоту и напряжение на выходе. Это снижает механические нагрузки, экономит энергию и повышает точность процессов. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами, станками с ЧПУ и другим оборудованием, требующим регулируемого привода. Поддерживает как разомкнутые, так и замкнутые системы управления по скорости.

Технические характеристики

• Напряжение питания: 380 В (трёхфазное)
• Номинальная мощность: 55 кВт
• Номинальный ток: 112 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами, например, шпинделями или центрифугами
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги; требуется установка в закрытом щите
• Интерфейс связи: RS-485 - для подключения к автоматизированным системам управления (SCADA, PLC)
• Способ задания параметров: ручной - через кнопки и дисплей на корпусе, без внешнего программирования
• Количество фаз: 3 - работает от трёхфазной сети

Совместимость и монтаж

Преобразователь частоты A300-55K-Н45К-380-D-Т совместим с большинством асинхронных и синхронных двигателей до 55 кВт. Для подключения используйте кабели сечением, соответствующим току 112 А (обычно 35–50 мм2, зависит от длины и условий прокладки). Установка возможна только в электрощитовой комнате или защищённом корпусе - из-за степени защиты IP20 устройство не выносится в открытую среду. Обязательно соблюдайте расстояния до других элементов для обеспечения вентиляции. Подключение входа/выхода выполняйте согласно схеме в руководстве: L1/L2/L3 - питание, U/V/W - двигатель.

Безопасность и стандарты

Преобразователь частоты A300-55K-Н45К-380-D-Т соответствует требованиям безопасности для промышленного электрооборудования. Соответствует нормам ГОСТ IEC 61800-5-1 и ГОСТ Р 51319. Наличие интерфейса RS-485 позволяет реализовать функции диагностики и удалённого контроля, что повышает безопасность обслуживания. Не имеет встроенной автономной защиты от перегрузки по току - необходимо использовать внешние тепловые реле или защиту в контроллере.

Преимущества

• Высокая максимальная частота (600 Гц) - подходит для задач, требующих сверхбыстрого вращения
• Поддержка синхронных двигателей с ПМ - расширяет возможности применения в современных приводах
• RS-485 - возможность интеграции в промышленную сеть без дополнительных модулей
• Ручное управление - не требует ПЛК для базового запуска и настройки
• Серия OptiCore A300 - проверенная надёжность в условиях промышленной эксплуатации

Ограничения применения

• Не допускается установка вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и брызг
• Нет встроенного фильтра EMI - при чувствительных системах может потребоваться внешний фильтр
• Ручное задание параметров - не подходит для сложных алгоритмов управления без внешней автоматизации
• Не предназначен для работы в условиях повышенной влажности, химически активной среды или температур ниже 0 C без предварительного прогрева

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный пуск и остановка, снижение износа ремней
• Циркулярный станок с ЧПУ - точная регулировка оборотов шпинделя до 600 Гц
• Вентиляционная система в производственном цеху - энергосбережение при неполной нагрузке
• Гидравлический насос с переменным расходом - исключает гидроудары и продлевает срок службы трубопроводов

Практические советы

• Перед первым запуском обязательно выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• Проверьте соответствие посадочного размера устройства и глубины шкафа - модель требует свободного пространства для теплоотвода
• Для длительной работы при максимальной нагрузке рекомендуется принудительная вентиляция шкафа
• При использовании RS-485 применяйте экранированный кабель и заземлите экран с одной стороны
• Артикул 342674 - это конкретная версия с 380 В и 55 кВт; не путайте с другими вариантами серии A300 (например, 75 кВт или 220 В)
