Преобразователь частоты OptiCore A300-5K5-Н4К-380-0-Т |342657| КЭАЗ

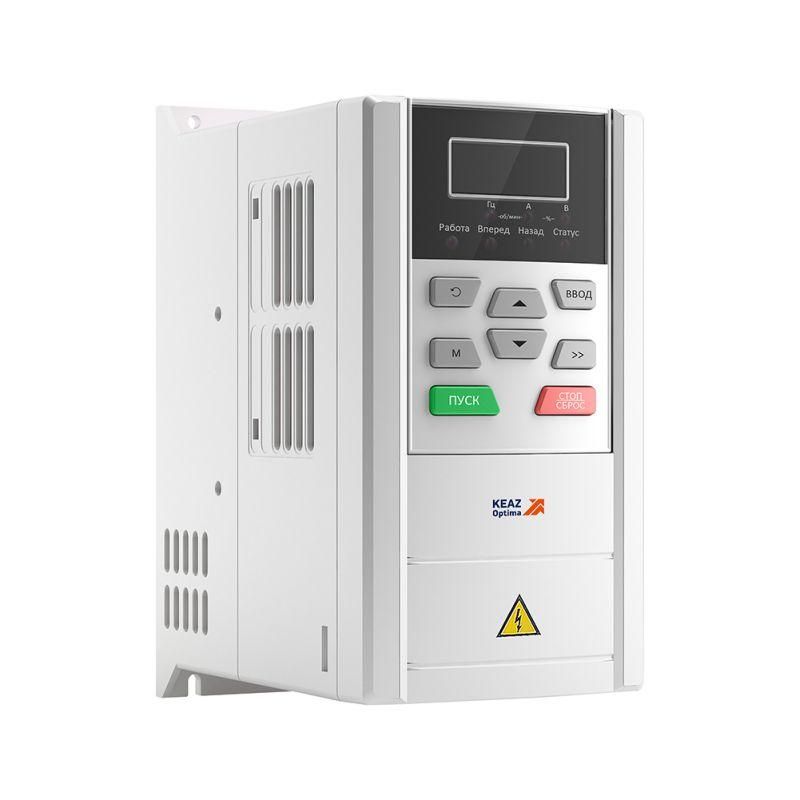

Преобразователь частоты A300-5K5-Н4К-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в промышленных условиях с сетью 380 В и мощностью 5,5 кВт, обеспечивая надёжное управление оборудованием в автоматизированных системах.

Назначение и область применения

Преобразователь частоты A300-5K5-Н4К-380-0-Т используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, на конвейерах, насосах, вентиляторах, компрессорах и станках. Подходит как для разомкнутых, так и для замкнутых систем управления по скорости. Применяется в пищевой, химической, металлургической и других отраслях промышленности.

Технические характеристики

• Сетевое напряжение: 380 В (трёхфазное)
• Номинальная мощность: 5,5 кВт
• Номинальный ток: 11 А
• Количество фаз: 3
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Тип преобразователя: U-преобразователь напряжения - формирует переменное напряжение с регулируемой частотой
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и контроллерам
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Подключение к ПК: да - можно настроить и диагностировать устройство через компьютер с помощью специального ПО

Совместимость и монтаж

Преобразователь частоты A300-5K5-Н4К-380-0-Т совместим с большинством трёхфазных асинхронных и синхронных двигателей до 5,5 кВт. Для монтажа необходима установка в электрощит с защитой от пыли и влаги из-за степени IP20. Обязательно соблюдать посадочные габариты и заземление. Клеммы для подключения питания и двигателя вынесены на переднюю часть устройства - удобны для быстрого обслуживания. Кабели рекомендуется прокладывать отдельно: силовые - от сигнальных, чтобы минимизировать помехи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Работает в рамках норм EN 61800-5-1 и IEC 61800-3. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Наличие интерфейса RS-485 и возможности подключения к ПК позволяет внедрять функции удалённого контроля и предиктивного обслуживания.

Преимущества

• Высокий диапазон выходной частоты (до 600 Гц) - поддерживает работу с высокоскоростным оборудованием
• Гибкая настройка через ручной интерфейс и ПК - удобно для сервисного обслуживания
• Стандартный интерфейс RS-485 - легко интегрируется в существующие системы автоматизации
• Надёжная защита от аварийных режимов - снижает риск повреждения двигателя и самого преобразователя
• Производитель КЭAZ - проверенная российская компания с длительным опытом в промышленной автоматике

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах
• Требует внешнего охлаждения при длительной работе на пределе нагрузки - не имеет встроенного принудительного охлаждения
• Ручное задание параметров не подходит для частой смены программ - лучше использовать с ПЛК при сложных циклах
• Не работает с однофазными сетями - только 380 В трёхфазное питание

Примеры использования

• Конвейерная лента в пищевом производстве - плавный запуск и регулировка скорости для равномерной подачи продукта
• Циркуляционный насос в системе отопления - экономия энергии за счёт снижения оборотов при малой нагрузке
• Вентилятор в системе вентиляции - адаптация к температурному режиму помещения
• Шлифовальный станок - точная настройка скорости шпинделя для разных материалов

Практические советы

• Перед первым запуском обязательно выполните автонастройку двигателя - это повысит эффективность и стабильность работы
• Проверьте соответствие посадочного размера и глубины монтажного отверстия в щите - модель A300-5K5-Н4К-380-0-Т имеет фиксированную габаритную форму
• Используйте входной реактор и выходной dV/dt-фильтр при длинных кабелях между преобразователем и двигателем - это продлит срок службы изоляции
• Для частого изменения параметров подключите устройство к ПК через RS-485 - сохраняйте профили настроек для разных задач
• Не забывайте о периодическом осмотре клемм и вентиляционных отверстий - даже при IP20 скопление пыли внутри щита может вызвать перегрев
