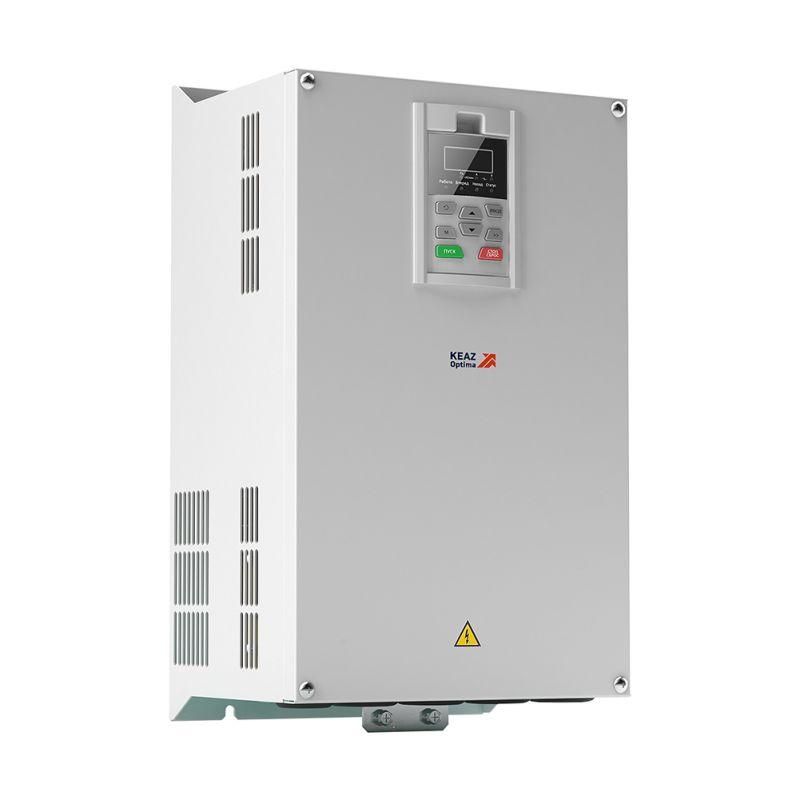

Преобразователь частоты OptiCore A300-75K-Н55К-380-D-Т КЭАЗ 342676

Преобразователь частоты OptiCore A300-75K-Н55К-380-D-Т предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот аппарат из серии OptiCore A300 подходит для промышленного оборудования, где важна стабильность работы и энергоэффективность. Артикул 342676 соответствует модели на 75 кВт с питанием 380 В.

Назначение и область применения

Преобразователь частоты OptiCore A300-75K-Н55К-380-D-Т управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Это позволяет плавно регулировать скорость вращения, снижать пиковые нагрузки и экономить энергию. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других промышленных установках. Поддерживает как разомкнутые, так и замкнутые системы управления по скорости.

Технические характеристики

• Напряжение питания: 380 В (трёхфазное)
• Номинальная мощность: 75 кВт
• Номинальный ток: 142 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Количество фаз: 3
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги
• Интерфейс связи: RS-485 - для подключения к автоматизированным системам управления
• Способ задания параметров: ручной - через кнопки и дисплей на корпусе

Совместимость и монтаж

OptiCore A300-75K-Н55К-380-D-Т совместим с трёхфазными асинхронными и синхронными двигателями до 75 кВт. Для монтажа требуется свободное место в щите с хорошей вентиляцией - устройство не имеет защиты от пыли и влаги. Клеммы для подключения питания и двигателя расположены снизу и сверху. Установка возможна только вертикально, без перегрева окружающей среды выше +40 C. Обязательно соблюдайте посадочные габариты и заземление согласно руководству пользователя.

Безопасность и стандарты

Преобразователь частоты OptiCore A300-75K-Н55К-380-D-Т соответствует требованиям безопасности для промышленного оборудования. Соответствие международным нормам EN 61800-5-1 и IEC 61800-3 обеспечено производителем. Наличие интерфейса RS-485 позволяет реализовать функции диагностики и удалённого контроля, что повышает безопасность обслуживания.

Преимущества

• Высокий уровень динамики управления благодаря широкому диапазону выходной частоты (до 600 Гц)
• Поддержка синхронных двигателей с постоянными магнитами - расширяет возможности применения
• Простая настройка через встроенный интерфейс без необходимости внешнего ПО
• Надёжная работа в условиях колебаний сети благодаря внутренним фильтрам
• Совместимость с системами автоматизации через RS-485 - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не допускается использование в помещениях с повышенной запылённостью, влажностью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность
• Запрещена установка в закрытых шкафах без принудительной вентиляции - риск перегрева при длительной работе на пределе мощности
• Не поддерживает протоколы Ethernet, Profibus, CANopen - для сложных сетевых решений потребуется дополнительный модуль
• Настройка только вручную - отсутствует USB/Bluetooth/дистанционная настройка через мобильное приложение

Примеры использования

• Вентиляция в цехах - плавный пуск и регулирование оборотов в зависимости от температуры
• Насосные станции - снижение расхода энергии при малой нагрузке
• Ленточные конвейеры - точная синхронизация скорости с другими участками производства
• Фрезерные и токарные станки - обеспечение стабильной скорости резания при смене материалов
• Компрессоры - автоматическое поддержание давления без частых включений

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя (75 кВт) и тока (142 А) - не используйте более мощные моторы
• Обеспечьте минимум 10 см свободного пространства вокруг устройства для теплоотвода
• При использовании в системах с торможением - обязательно подключите тормозной резистор, чтобы избежать перегрузки по напряжению
• Для долгой службы рекомендуется периодически чистить радиаторы от пыли - даже при IP20 грязь снижает эффективность охлаждения
• При подключении к RS-485 используйте экранированный кабель и правильную терминирующую резисторную схему - это исключит помехи в передаче данных
