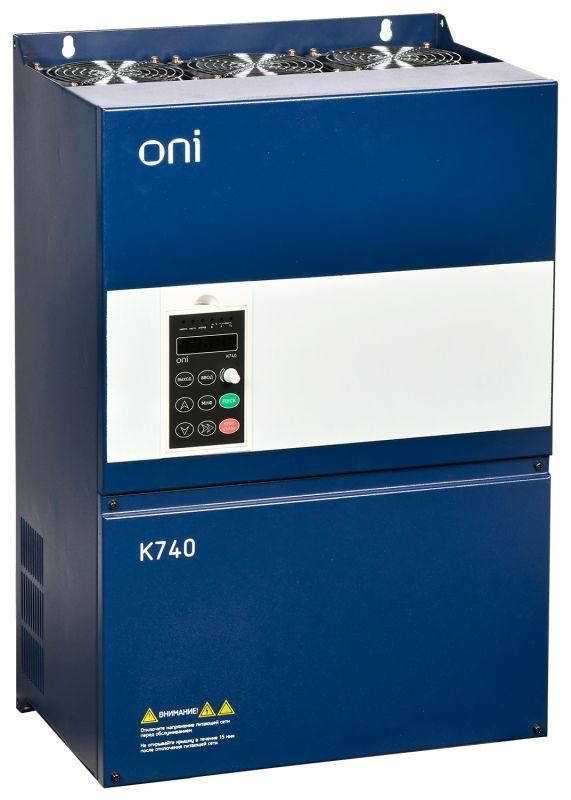

Преобразователь частоты K740 380В 3Ф 55-75кВт 110-152А энкодер Profibus ONI K740-33-55G75PMZ IEK

Преобразователь частоты ONI K740-33-55G75PMZ предназначен для точного управления скоростью трёхфазных асинхронных двигателей мощностью до 75 кВт в промышленных системах. Благодаря встроенному интерфейсу Profibus и энкодеру, он обеспечивает замкнутый контур управления, что особенно важно для задач, требующих высокой точности позиционирования.

Назначение и область применения

Преобразователь частоты ONI K740-33-55G75PMZ используется для регулирования скорости вращения электродвигателей в промышленных установках, где важна стабильность и точность. Подходит для конвейеров, насосов, компрессоров, вентиляторов, станков с ЧПУ и других механизмов, требующих плавного пуска и контроля момента. Применяется в автоматизированных производствах, на пищевых, химических и металлообрабатывающих объектах. Также допускается использование в коммерческих и жилых зонах - например, в системах вентиляции крупных зданий.

Технические характеристики

• Номинальная мощность: 75 кВт
• Напряжение питания: 400 В (трёхфазное)
• Номинальный выходной ток: 152 А
• Выходное напряжение: до 437 В
• Максимальная выходная частота: 320 Гц
• Частота входной сети: 50 / 60 Гц
• Тип управления: векторное с обратной связью по энкодеру
• Интерфейсы связи: Profibus DP, Modbus RTU
• Степень защиты: IP20 (не защищён от пыли и брызг - требуется установка в шкаф)
• Способы задания параметров: ручной (через панель), дистанционный (по интерфейсам)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740-33-55G75PMZ имеет встроенную плату Profibus DP - подключение к контроллеру PLC осуществляется через стандартный D-sub разъём. Для работы с энкодером необходима внешняя оптоволоконная или инкрементальная система обратной связи, совместимая с типом сигнала устройства. Монтаж возможен только внутри электрощита с защитой от пыли и механических повреждений, так как степень защиты IP20 исключает открытую установку. Учитывайте посадочные габариты и зазоры для вентиляции - устройство выделяет значительное тепло при работе на полной нагрузке. Подключение силовых кабелей выполняется согласно схеме в руководстве: L1/L2/L3 - питание, U/V/W - к двигателю. Ноль и заземление обязательны.

Безопасность и стандарты

Преобразователь частоты ONI K740-33-55G75PMZ соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована аппаратно. Не используйте в средах с взрывоопасными газами, пылью или агрессивными химикатами - корпус не герметичен.

Преимущества

• Встроенный Profibus DP устраняет необходимость в дополнительных модулях расширения - снижает стоимость и время интеграции.
• Векторное управление с энкодером обеспечивает точность позиционирования +-0,1%, подходящую для высокоточных технологий.
• Поддержка Modbus RTU даёт возможность подключения к другим системам автоматизации без изменения проводки.
• Широкий диапазон выходной частоты (до 320 Гц) позволяет управлять двигателями с высокими оборотами - например, шпинделями станков.
• Гарантия 2 года подтверждает надёжность компонентов и сборки.

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от пыли, влаги и механических воздействий.
• Не подходит для однофазных сетей - требует трёхфазного напряжения 400 В.
• Энкодер не встроен физически; требуется подключение внешнего датчика положения (например, инкрементального типа).
• Отсутствие порта RS-485 - нельзя использовать для последовательной передачи данных по классическому Modbus без адаптера.
• Максимальная температура окружающей среды +40C - при более высоких значениях необходимо принудительное охлаждение или снижение нагрузки.

Примеры использования

• Линия резки металла: точная синхронизация движения роликов с помощью энкодера и Profibus.
• Центробежный насос в системе водоснабжения: изменение скорости в зависимости от давления в трубопроводе.
• Шпиндель станка с ЧПУ: работа на частотах до 300 Гц для обработки твёрдых сплавов.
• Вентиляционная установка в торговом центре: энергосбережение за счёт снижения оборотов при малой нагрузке.

Практические советы

• Перед запуском проверьте соответствие номинального тока двигателя (не выше 152 А) и напряжения (380–400 В).
• Настройте параметры энкодера (тип сигнала, количество импульсов) в меню ПЧ - неверная настройка вызывает ошибки позиционирования.
• Используйте входные реакторы и фильтры EMI, если двигатель расположен далеко от преобразователя - это снизит помехи в сети.
• При использовании Profibus убедитесь, что адрес устройства в сети уникален и установлен правильно в настройках PLC.
• Не забывайте про охлаждение: при длительной работе на 90–100% нагрузки температура внутри шкафа может расти - предусмотрите вентиляцию или кондиционирование.
