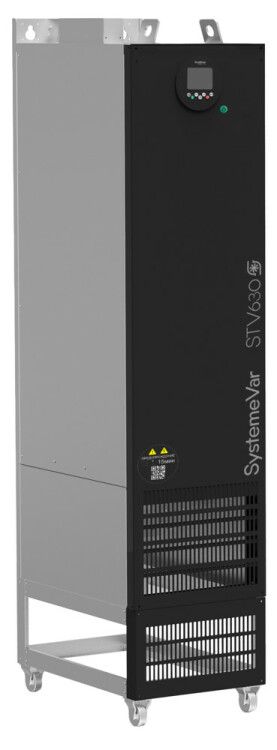

Преобразователь частоты STV630 200 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C20N4L1 Systeme Electric APC

Преобразователь частоты 200 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный регулятор скорости асинхронного двигателя для систем с высокой нагрузкой, таких как насосы и вентиляторы. Модель stv630c20n4l1 от Systeme Electric разработана для надежной работы в условиях жесткой электросети и обеспечивает точное управление с помощью встроенной LCD-панели и фильтра класса C3.

Назначение и область применения

Преобразователь частоты 200 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для управления скоростью трехфазных асинхронных двигателей мощностью до 200 кВт. Он оптимизирован для энергоэффективного регулирования потока в системах водоснабжения, канализации, кондиционирования и вентиляции. Подходит для постоянной работы на насосных станциях, воздушных компрессорах, транспортерных лентах и других установках с переменной механической нагрузкой.

Технические характеристики

• Номинальная выходная мощность: 200 кВт
• Напряжение питания: 380–480 В, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 380 А
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, не защищен от воды и пыли)
• Встроенное устройство: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество I/O-каналов: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъем для карты расширения: один слот
• Индикация: встроенный светодиод состояния, LCD-панель оператора
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Габариты (Ш×В×Г): 300 × 510 × 1445 мм
• Масса: 105 кг

Совместимость и монтаж

Преобразователь частоты 200 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством стандартных трёхфазных асинхронных двигателей до 200 кВт. Для монтажа требуется свободное вертикальное пространство из-за габаритов (более 1,4 метра в высоту). Установка выполняется на стену или раму с соблюдением зазора минимум 100 мм сзади и по бокам для вентиляции. Клеммы питания и двигателя рассчитаны на кабели сечением до 95 мм2. Подключение проводится через силовые контакты, контрольные цепи - через разъёмные клеммы. Встроенный DC-реактор исключает необходимость внешнего дросселя, что упрощает сборку системы.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса C3 позволяет использовать устройство в промышленных средах без дополнительных фильтров, снижая помехи в сети. Класс покрытия 3С3 гарантирует долгую работу в условиях повышенной влажности и запылённости. Отсутствие защиты выше IP20 требует установки внутри электрошкафа.

Преимущества

• Встроенные DC-реактор и ЭМС-фильтр класса C3 экономят место и стоимость монтажа
• LCD-панель оператора позволяет настраивать параметры без внешних программаторов
• Modbus RTU встроен без дополнительных модулей - удобно для интеграции в SCADA
• Поддержка PTC-датчика температуры двигателя повышает безопасность
• Увеличенный диапазон выходной частоты (до 599 Гц) подходит для высокоскоростных задач
• Покрытие плат класса 3С3 продлевает срок службы в агрессивной среде

Ограничения применения

• Не предназначен для открытых площадок - IP20 требует установки в закрытом шкафу
• Не подходит для однофазных сетей или двигателей менее 380 В
• Запрещено использование в взрывоопасных зонах (не имеет взрывозащиты)
• Массивный вес (105 кг) требует помощи при установке и прочного крепления
• Ограниченный набор портов: нельзя расширить количество аналоговых входов без карты

Примеры использования

• Насосная станция водоснабжения - автоматическое поддержание давления
• Вентиляционная система в производственном цеху - регулировка оборотов по уровню CO₂
• Конвейерная линия - плавный пуск и изменение скорости по технологическому графику
• Компрессорная установка - снижение потребления энергии при низкой нагрузке

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети (380–480 В) и правильность подключения фаз
• Используйте кабели с экранированием для сигналов AI/AO, чтобы избежать помех
• Настройте параметры PTC-датчика в меню устройства - это предотвращает перегрев двигателя
• При использовании Modbus RTU задавайте адрес устройства и скорость передачи (обычно 9600 бод)
• Обязательно используйте автономный выключатель и тепловое реле на входе - встроенные функции не заменяют аппаратную защиту
• При длительной работе на низких оборотах следите за температурой корпуса - возможна недостаточная самоохлаждаемость
