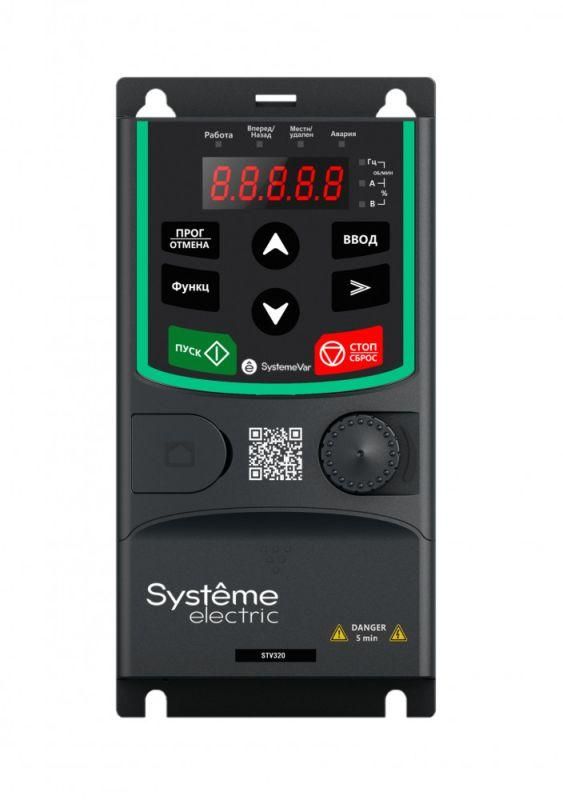

Преобразователь частоты STV320 0.75 кВт 220В | STV320SU07M2 SE APC

Преобразователь частоты 0.75 кВт 220В SE - компактное устройство от бренда Systeme Electric, предназначенное для точного регулирования скорости асинхронных двигателей на базе однофазной сети 220 В. Артикул stv320su07m2 относится к серии SystemeVar и подходит для малых автоматизированных систем в промышленной среде.

Назначение и область применения

Преобразователь частоты 0.75 кВт 220В SE используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать и останавливать оборудование, снижает пиковые нагрузки на сеть и уменьшает износ механических узлов. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других устройств с постоянным или изменяемым моментом нагрузки. Применяется в промышленных зонах с контролируемой средой - цехах, линиях сборки, лабораториях.

Технические характеристики

• Номинальная мощность: 0.75 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 4.2 А (рабочий); до 9.3 А (кратковременный G-тип)
• Питающее напряжение: 1φ 220 В +-15…+10% (допустимый диапазон 187–240 В)
• Частота сети: 50/60 Гц, допустимое отклонение +-0.05%
• Выходное напряжение: до 440 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 8 кГц - обеспечивает тихую работу двигателя
• Перегрузочная способность: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не предназначена для открытых площадок
• Управление: ручное (на панели), дистанционное (внешние сигналы), через Modbus RTU
• Аналоговый вход: 1 (0–10 В / 4–20 мА)
• Цифровые входы: 3 (коммутация на 24 В DC)
• Цифровой выход: 1 (реле, 250 В AC / 5 A)
• Интерфейс связи: один порт RS-485 (Modbus RTU)
• Габариты: 80×123.5×160 мм
• Вес: 0.9 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 0.75 кВт 220В SE совместим с трёхфазными двигателями до 0.75 кВт, питаемыми от однофазной сети 220 В. Для подключения требуется:

• Подключение L/N - к клеммам питания (L1, N)
• Подключение U/V/W - к клеммам выхода двигателя
• Заземление - обязательно через клемму PE
• Для внешнего управления - подключите сигналы к цифровым входам и аналоговому входу
• RS-485 - используйте экранированный двужильный провод, массу соединить с корпусом устройства

Монтаж - на стену или DIN-рейку (не требует специальных креплений). Обеспечьте свободное пространство вокруг: минимум 50 мм сверху и снизу для теплоотвода. Установка возможна только внутри щитов или закрытых помещений.

Безопасность и стандарты

Преобразователь частоты 0.75 кВт 220В SE соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита IP20 исключает контакт с токоведущими частями и попадание крупных частиц. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы на выходе. Не содержит взрывозащищённых элементов - не применяется во взрывоопасных зонах.

Преимущества

• Высокая перегрузочная способность (G-тип) - выдерживает кратковременные пики момента, характерные для насосов и компрессоров
• Низкий уровень шума благодаря частоте ШИМ 8 кГц - подходит для чувствительных к шуму сред
• Гибкая система управления - можно задавать параметры с панели, через PLC или внешний терминал
• Компактный размер - легко встраивается в существующие панели без доработки
• Поддержка Modbus - интегрируется в системы SCADA и автоматизации без дополнительных модулей

Ограничения применения

• Не работает от трёхфазной сети - только от однофазной 220 В
• IP20 - нельзя использовать в условиях высокой влажности, пыли, брызг воды или на улице
• Мощность двигателя не должна превышать 0.75 кВт; при превышении возможен отказ
• Не подходит для работы с генераторами, солнечными установками или источниками постоянного тока
• Требуется стабильное напряжение сети - отклонения более +-15% вызывают аварийную остановку

Примеры использования

• Насосная станция с управляемой подачей жидкости
• Вентилятор в системе кондиционирования воздуха
• Ленточный конвейер с плавной регулировкой скорости
• Электромагнитный смеситель в химической лаборатории
• Автоматический станок с ЧПУ, где важна точность оборотов

Практические советы

• Выбирайте двигатель с номинальным током ≤ 4.2 А - иначе будет работать в режиме перегрузки даже при нормальной нагрузке
• При использовании Modbus - проверьте адрес устройства и скорость передачи (по умолчанию 9600 бод, 8N1)
• Для длительной работы при максимальной нагрузке - обеспечьте принудительное охлаждение или установите в прохладном месте
• При подключении длинных кабелей к двигателю (>30 м) - используйте фильтр dV/dt или реактор на выходе
• Настройка параметров через интерфейс - начните с заводских значений, затем адаптируйте под тип нагрузки (Pump/Fan/Machine)
• Проверяйте посадочные размеры: 80×123.5×160 мм - убедитесь, что место в щите достаточно
