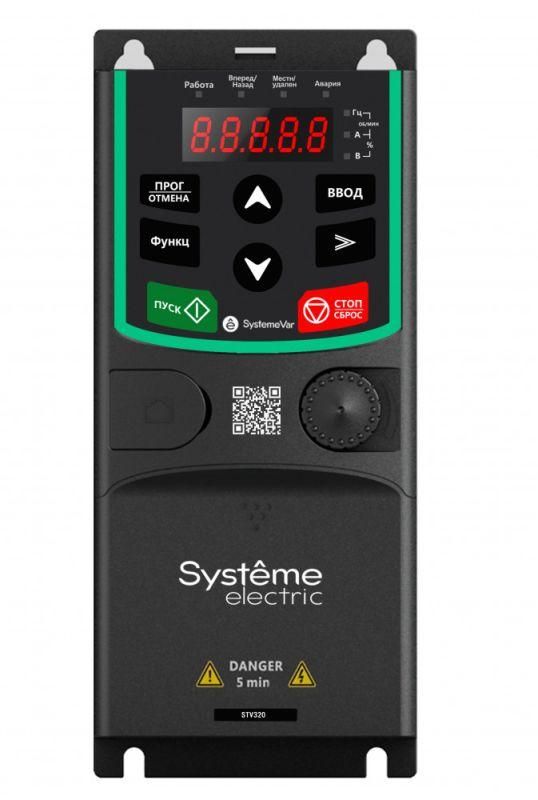

Преобразователь частоты STV320 2.2 кВт 400В | STV320U22N4 SE APC

Преобразователь частоты 2.2 кВт 400В от бренда Systeme Electric (артикул stv320u22n4) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу при колебаниях сети и поддерживает цифровую связь через MODBUS.

Назначение и область применения

Преобразователь частоты 2.2 кВт 400В управляет скоростью и моментом двигателя за счёт изменения частоты и напряжения на выходе. Подходит для автоматизации оборудования с переменной нагрузкой: насосов, вентиляторов, компрессоров, конвейеров, станков и других механизмов с асинхронными двигателями. Применяется исключительно в промышленных условиях - не для бытовой техники или открытых площадок.

Технические характеристики

• Номинальная выходная мощность: 2,2 кВт
• Номинальный выходной ток: 5,5 А
• Выходное напряжение: до 400 В (регулируемое)
• Максимальная выходная частота: 400 Гц
• Питающее напряжение: 380–440 В, 3 фазы, +-10%
• Частота сети: 50/60 Гц +-0,05%
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с
• Несущая частота ШИМ: 8 кГц
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, без защиты от воды)
• Цифровые входы: 5 шт.
• Цифровые выходы: 2 шт.
• Аналоговые входы/выходы: 2 / 2 шт.
• Интерфейсы: 1 порт RS-485 с поддержкой MODBUS RTU
• Размеры: 80×140,5×185 мм
• Вес: 1 кг

Совместимость и монтаж

Преобразователь частоты 2.2 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и PE. Клеммы питания и двигателя расположены на передней панели - доступны после снятия крышки. Монтаж допускается только на вертикальной поверхности внутри распределительного щита. Учитывайте габариты устройства - минимальный зазор вокруг корпуса должен составлять не менее 50 мм для теплоотвода. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 предполагает использование только во внутренних помещениях с контролируемой средой. Отсутствие защиты от влаги и пыли требует установки в закрытом щите. Поддержка MODBUS позволяет интегрировать устройство в системы автоматизации, соответствующие стандартам IEC 61158 и EN 61800-5-1.

Преимущества

• Высокая перегрузочная способность (до 200%) - позволяет запускать тяжёлые механизмы без дополнительного резерва мощности.
• Узкий диапазон допустимых отклонений сети (+-0,1% напряжения, +-0,05% частоты) - стабильно работает даже при неидеальном питании.
• Наличие двух аналоговых входов и выходов - удобно для связи с датчиками давления, температуры или внешними регуляторами.
• MODBUS на RS-485 - легко подключается к PLC и SCADA-системам без дополнительных модулей.
• Компактный размер и малый вес - экономят место в щитах и упрощают замену.

Ограничения применения

• Не предназначена для работы вне помещений - IP20 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для однофазных сетей или двигателей - требует трёхфазного питания 380–440 В.
• Максимальная выходная мощность 5,5 кВт - нельзя использовать для двигателей выше 2,2 кВт длительное время.
• Не имеет встроенного фильтра высших гармоник - при чувствительных нагрузках рекомендовано внешнее подключение.
• Не поддерживает Ethernet или Profibus - для сложных сетевых решений потребуется дополнительный шлюз.

Примеры использования

• Вентиляционная система с изменяемой производительностью - регулирование скорости вращения вентилятора по сигналу датчика CO₂.
• Линия производства с конвейером - плавный пуск и остановка для снижения механических ударов.
• Насосная станция - автоматическое поддержание давления в трубопроводе по сигналу с датчика давления на аналоговый вход.
• Обработка металла - управление скоростью шпинделя станка с ЧПУ через MODBUS от основного контроллера.

Практические советы

• Выбирайте преобразователь частоты 2.2 кВт 400В только для G-типа двигателей - он оптимизирован под них. Для P-типов возможны проблемы с перегревом.
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) используйте экранированный кабель и обязательно заземлите экран.
• Настройка параметров через кнопки на лицевой панели - начните с автопараметризации (P0.01 = 1), затем задайте максимальную частоту и ограничения тока.
• Для удалённого контроля подключите RS-485 к HMI или компьютеру - можно мониторить частоту, ток и ошибки в реальном времени.
• Не забудьте про термореле или датчики температуры в щите - хотя преобразователь сам следит за нагревом, избыток тепла в enclosure снижает срок службы.
