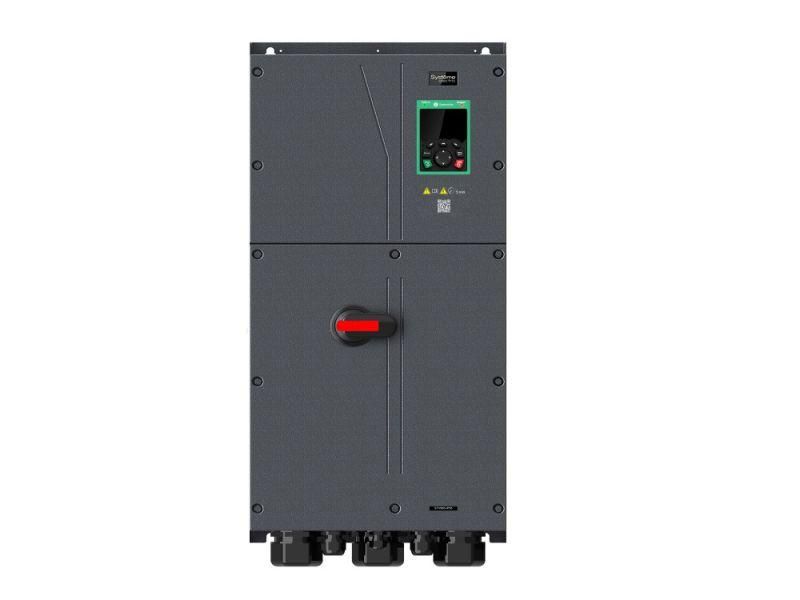

Преобразователь частоты STV900 G-тип: 110 кВт 400В IP55 | STV900C11N4-IP55 SE APC

Преобразователь частоты STV900 110 кВт 400В IP55 SE предназначен для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей. Модель от бренда Systeme Electric с артикулом stv900c11n4-ip55 сочетает высокую мощность, надёжную защиту IP55 и встроенные функции безопасности, что делает её подходящей для промышленных автоматизированных систем.

Назначение и область применения

Преобразователь частоты STV900 110 кВт 400В IP55 SE используется для управления электродвигателями в условиях переменной нагрузки. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов, где требуется плавный запуск, энергосбережение или точная скорость вращения. Применяется в промышленных зонах с повышенными требованиями к защите от пыли и влаги.

Технические характеристики

• Номинальная мощность: 110 кВт (G-тип)
• Номинальный выходной ток: 215 А
• Напряжение сети: 380–440 В (трёхфазное, допуск –15%…+10%)
• Выходное напряжение: до 400 В
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% на 60 сек, 180% на 10 сек, 200% на 1 сек
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP55 (защита от пыли и струй воды)
• Рабочая температура: –10 C … +50 C; при +40 C и ниже - без снижения номинальной мощности
• Тип управления: скалярный и векторный (с обратной связью и без)
• Поддерживаемые двигатели: асинхронные и синхронные
• Аналоговые входы: 2
• Цифровые входы: 6
• Аналоговые выходы: 1
• Цифровые выходы: 2
• Реле-выходы: 2
• Интерфейсы: Modbus RTU (RS-485), 1 порт
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3 (EN 61800-3), рубильник для отключения сети
• Защита: STO (Safe Torque Off), уровень SIL2
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3)
• Габариты: 370×380×788 мм
• Вес: 64 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 110 кВт 400В IP55 SE совместим с большинством трёхфазных двигателей мощностью до 110 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным зазором 100 мм сверху и снизу для обеспечения охлаждения. Клеммы для подключения силовой цепи рассчитаны на кабели сечением до 70 мм2. Установка требует соблюдения правил электромагнитной совместимости - рекомендуется использовать экранированные кабели для сигнальных линий. Встроенный рубильник позволяет безопасно отключить питание без дополнительных аппаратов. Расширение функционала возможно через три слота для модульных карт: дополнительные I/O, энкодеры, PLC, или источник 24 В постоянного тока.

Безопасность и стандарты

• Соответствие EN 61800-3 (электромагнитная совместимость, класс C3)
• Соответствие EN 60721-3-3 (класс покрытия 3C2 - устойчивость к агрессивной среде)
• Встроенная функция STO (Safe Torque Off) соответствует уровню SIL2
• Встроенный DC-реактор и ЭМС-фильтр снижают помехи в сети
• Рубильник в корпусе обеспечивает механическое отключение питания

Преимущества

• Встроенные фильтры и реактор исключают необходимость внешних компонентов, экономят место и время монтажа
• Поддержка векторного управления повышает точность контроля момента и скорости даже при малых оборотах
• Работа в четырёх квадрантах позволяет применять устройство в системах с рекуперацией энергии
• Гибкая система расширения через слоты позволяет адаптировать преобразователь под задачи без замены основного устройства
• Высокая степень защиты IP55 и качественное покрытие плат обеспечивают долгую работу в пыльных и влажных помещениях
• Modbus RTU упрощает интеграцию в системы автоматизации

Ограничения применения

• Не предназначен для работы вне диапазона температур –10 C … +50 C - при более низких температурах возможны отказы конденсаторов, при более высоких - снижение мощности
• При работе при температуре выше +40 C необходимо снижать нагрузку (декоррекция по теплу)
• Нет встроенного тормозного резистора - для быстрого торможения требуется внешний тормозной модуль
• Один аналоговый выход ограничен по нагрузке - не подходит для управления несколькими исполнительными устройствами одновременно
• Не имеет встроенного Ethernet или PROFINET - для современных систем автоматизации потребуется дополнительный шлюз

Примеры использования

• Вентиляционные системы на заводах - плавное изменение скорости в зависимости от давления
• Конвейерные линии в пищевой промышленности - точная синхронизация нескольких приводов
• Насосные станции водоснабжения - регулирование давления по сигналу от датчика
• Оборудование для переработки пластмасс - управление моментом при вытягивании материала
• Подъёмники и лифты с рекуперацией - использование четырёхквадрантного режима для возврата энергии в сеть

Практические советы

• При монтаже обязательно проверьте соответствие посадочных размеров - габариты 370×380×788 мм требуют свободного места в шкафу
• Для длительной работы при температуре выше +35 C рекомендуется принудительное охлаждение или снижение нагрузки на 10–15%
• Используйте экранированные кабели для аналоговых входов и сигнальных линий Modbus - это предотвратит помехи от силовых проводов
• Настройка параметров через интерфейс Modbus удобнее всего осуществляется через HMI или SCADA-систему
• При использовании энкодера или внешней карты ПЛК - учтите, что они занимают один из трёх доступных слотов
• Перед первым запуском выполните автокалибровку двигателя - особенно важно при векторном управлении без обратной связи
