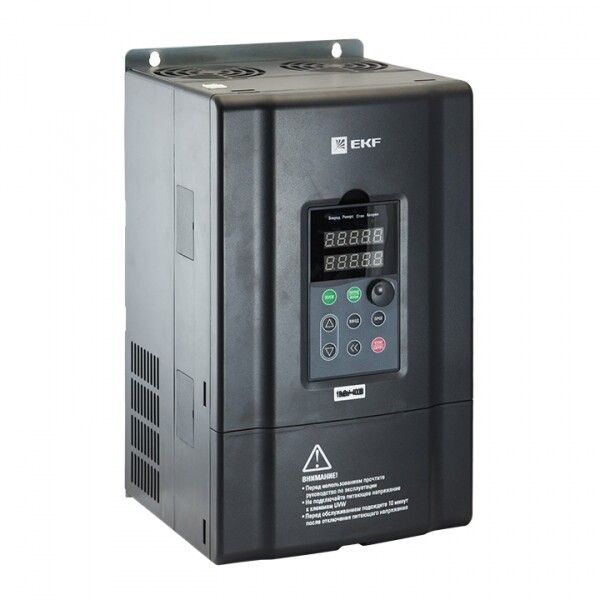

Преобразователь частоты 110/132кВт 3х400В VECTOR-100 EKF PROxima | VT100-110-3

Преобразователь частоты 110/132 киловатт 3х400 вольт VECTOR-100 PROxima от EKF предназначен для регулирования скорости асинхронных двигателей в промышленных системах. Модель обеспечивает высокую эффективность за счет точного контроля энергопотребления и подходит для задач, требующих динамического торможения и работы в четырех квадрантах. Артикул vt100-110-3 входит в серию PROxima, известную надежностью и удобством обслуживания.

Назначение и область применения

Преобразователь частоты 110/132 киловатт 3х400 вольт VECTOR-100 PROxima управляет работой трехфазных асинхронных двигателей, позволяя точно изменять скорость вращения в ответ на нагрузку. Подходит для оборудования, где важна экономия энергии и плавный запуск: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, эскалаторы и системы вентиляции. Благодаря возможности работы в четырех квадрантах, устройство поддерживает активное торможение - идеально для механизмов с частыми остановками и реверсами.

Технические характеристики

• Номинальная мощность: 110 кВт; максимальная перегрузочная мощность: 132 кВт (до 60 сек.)
• Сетевое напряжение: 400 В переменного тока, три фазы
• Выходное напряжение: до 400 В, частота до 600 Гц
• Номинальный выходной ток: 210 А
• Частота сети: 50/60 Гц +-15%
• Степень защиты: IP20 - для установки внутри шкафа, без защиты от брызг и пыли
• Управление: ручное, дистанционное, через интерфейсы
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Аналоговые выходы: 2 (для передачи информации о состоянии)
• Цифровые входы: 6 (для команд старта, стопа, реверса и др.)
• Цифровые выходы: 4 (сигналы аварий, готовности, завершения цикла)
• Интерфейсы: один порт RS-485 для связи с контроллерами
• Встроенное тормозное сопротивление: да - позволяет гасить энергию при торможении без внешнего модуля
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 110/132 киловатт 3х400 вольт VECTOR-100 PROxima совместим с большинством стандартных асинхронных двигателей 380–400 В. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за степени защиты IP20. Устройство имеет жесткий крепеж - рекомендуется использовать DIN-рейку или раму с заземлением. Подключение силовых кабелей выполняется к клеммам L1/L2/L3 (ввод) и U/V/W (вывод). Управляющие провода следует прокладывать отдельно от силовых, чтобы исключить помехи. Встроенный тормозной резистор подключается к клеммам + и – - проверьте сечение кабеля согласно таблице в руководстве.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Напряжение питания допускает колебания +-15%, что повышает устойчивость к скачкам в сети. Все платы имеют защитное лаковое покрытие - предотвращает окисление в условиях повышенной влажности.

Преимущества

• Экономия энергии до 30% и выше за счет адаптивного режима работы двигателя
• Встроенное тормозное сопротивление - не нужен внешний модуль
• Поддержка 4-х квадрантов - возможность рекуперативного торможения
• Легкая замена вентилятора: крепление выполнено по стандартному размеру, доступ без демонтажа корпуса
• Оптимизированная внутренняя компоновка: расположение конденсаторов не препятствует естественной конвекции воздуха
• Два экрана на панели управления - быстрый доступ к основным параметрам и диагностике

Ограничения применения

• Не предназначен для открытой установки - требует герметичного шкафа (IP20)
• Не поддерживает Industrial Ethernet, PROFINET, USB, RS-232 - ограниченный набор коммуникаций
• Максимальная частота 600 Гц - недостаточно для сверхвысокоскоростных шпинделях (>10 000 об/мин)
• Нет возможности параллельного включения нескольких устройств - нельзя увеличить мощность путем соединения
• Запрещено применение в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Вентиляция крупного цеха: автоматическое регулирование оборотов вентиляторов по температуре
• Конвейерная линия: плавный пуск и остановка, снижение механических ударов
• Насосная станция: поддержание постоянного давления в трубопроводе
• Фрезерный станок: точная смена скорости шпинделя при переходе между материалами
• Лифт или эскалатор: работа в четвертом квадранте - безопасное торможение при спуске

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает реверс двигателя
• Настройте параметры торможения: время и уровень тормозного момента зависят от инерции нагрузки
• Используйте входы DI для подключения кнопок экстренного стопа - они должны иметь нормально замкнутый контакт
• При использовании RS-485 - соблюдайте терминальное сопротивление 120 Ом на конце линии
• Регулярно проверяйте состояние вентилятора - он легко снимается, но забивается пылью в промышленной среде
• Не превышайте длительную перегрузку 132 кВт - она рассчитана только на кратковременные импульсы
