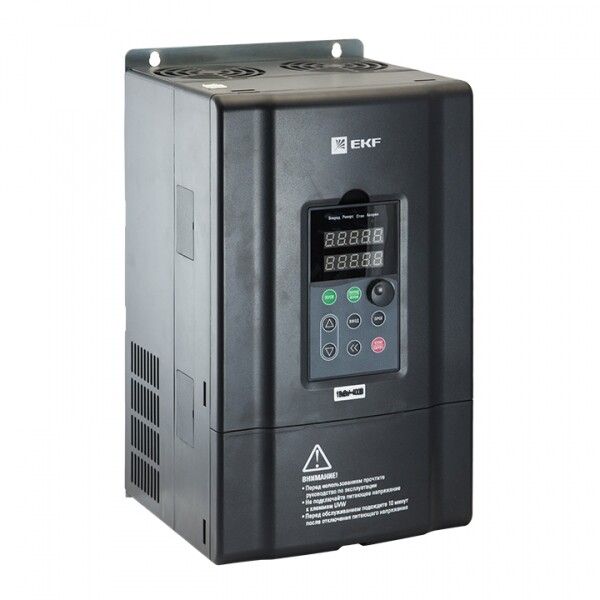

Преобразователь частоты 160/185кВт 3х400В VECTOR-100 EKF PROxima | VT100-160-3

Преобразователь частоты 160/185 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель vt100-160-3 обеспечивает энергосбережение до 30% и подходит для промышленных систем с высокими требованиями к управлению движением.

Назначение и область применения

Преобразователь частоты 160/185 кВт 3х400 В VECTOR-100 PROxima используется для управления асинхронными двигателями в системах, где требуется изменение скорости вращения в реальном времени. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и другого оборудования с переменной нагрузкой. Благодаря работе в четырёх квадрантах, устройство позволяет не только ускорять, но и эффективно тормозить двигатель с рекуперацией энергии.

Технические характеристики

• Номинальная мощность: 160 кВт (макс. 185 кВт)
• Сетевое напряжение: 400 В, три фазы
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 304 А
• Максимальная выходная частота: 600 Гц
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - для установки внутри шкафа
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Аналоговые выходы: 2 (для передачи состояния, например, частоты или тока)
• Цифровые входы: 6 (можно использовать для старта/останова, переключения режимов)
• Цифровые выходы: 4 (сигналы аварий, готовности, работы)
• Интерфейсы: один порт RS-485 для связи с PLC или HMI
• Встроенное тормозное сопротивление - для быстрого останова без внешнего модуля
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 160/185 кВт 3х400 В VECTOR-100 PROxima совместим с большинством трёхфазных асинхронных двигателей до 185 кВт. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за степени защиты IP20. Подключение силовых кабелей - сверху и снизу, контрольные - сбоку. Учитывайте посадочные габариты и зазоры вокруг устройства для теплоотвода. Вентилятор легко снимается для обслуживания - стандартный размер, доступен в запчастях.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного применения. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Напряжение питания допускает колебания +-15%, что обеспечивает работу в условиях нестабильной сети.

Преимущества

• Работа в четырёх квадрантах - возможность рекуперативного торможения, снижает расход энергии
• Встроенное тормозное сопротивление - исключает необходимость внешнего модуля
• Лаковое покрытие плат - повышает надёжность в условиях повышенной влажности и пыли
• Оптимизированная компоновка элементов - ёмкости расположены так, чтобы не мешать воздушному потоку
• Поддержка нескольких способов задания параметров: через панель, удалённо или по протоколу Modbus через RS-485

Ограничения применения

• Не предназначена для открытой установки - требует корпуса IP54 и выше
• Отсутствие Ethernet-портов (PROFINET, Industrial Ethernet) - нельзя подключать напрямую к современным SCADA-системам без маршрутизатора
• Нет USB, RS-232, RS-422 - программирование и диагностика возможны только через RS-485 или панель управления
• Максимальная частота 600 Гц - не подходит для высокочастотных шпинделях (>1000 Гц)

Примеры использования

• Вентиляция в цеху: автоматическое регулирование оборотов в зависимости от температуры
• Конвейерная линия: плавный старт и останов, предотвращение проскальзывания
• Насосная станция: поддержание постоянного давления за счёт изменения частоты
• Фрезерный станок: точное управление скоростью шпинделя при смене материалов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте тормозное сопротивление под конкретную инерцию нагрузки - слишком маленькое время торможения может вызывать перенапряжение
• Используйте входы DI для подключения кнопок “Старт”, “Стоп” и “Выбор режима” - это проще, чем управлять через интерфейс
• Для долгой службы следите за чистотой радиаторов и своевременно меняйте вентилятор - он съёмный и заменяется за 5 минут
• При использовании в условиях сильных помех используйте экранированные кабели для управления и заземлите экран с одной стороны
