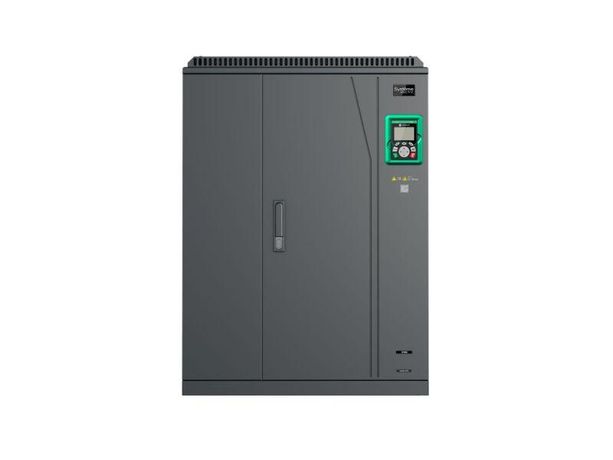

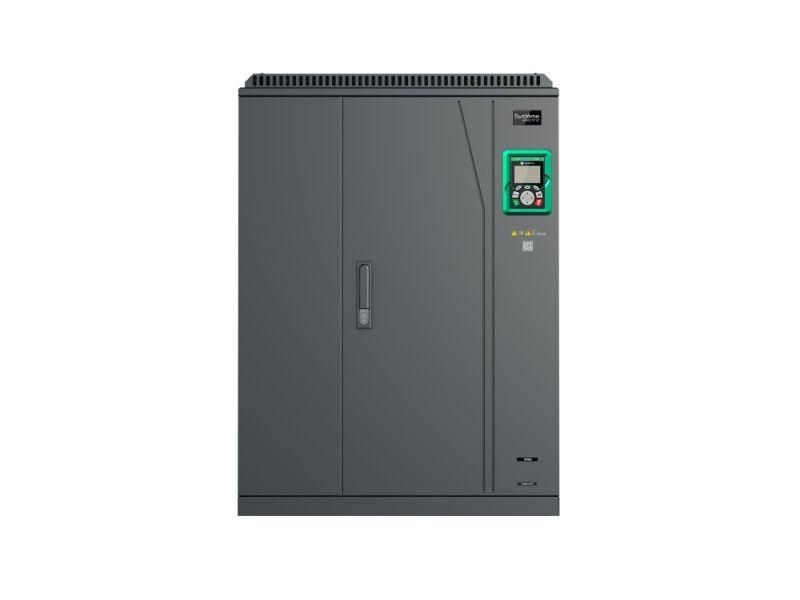

Преобразователь частоты STV900 G-тип: 220 кВт (P-тип: 250 кВт) 400В | STV900C22N4 SE APC

Преобразователь частоты STV900 220 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 220 кВт. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для требовательных промышленных применений. Артикул stv900c22n4 соответствует серийному решению SystemeVar от бренда Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 220 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей в системах с переменной нагрузкой. Подходит для приводов насосов, вентиляторов, компрессоров, конвейеров, экструдеров и других механизмов, где важна энергоэффективность и плавный запуск. Благодаря работе в четырёх квадрантах, устройство позволяет не только ускорять, но и тормозить двигатель с рекуперацией энергии - полезно для подъёмных механизмов и тормозящих технологических линий.

Технические характеристики

• Номинальная мощность двигателя: 220 кВт (G-тип); 250 кВт (P-тип)
• Номинальный выходной ток: 425 А (G-тип); 480 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, +-10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 2 кГц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность (P-тип): 120% - 60 сек
• Степень защиты: IP20 (не предназначено для установки на открытом воздухе или в пыльных средах без корпуса)
• Интерфейсы: Modbus RTU через RS-485, 1 аналоговый вход, 1 аналоговый выход, 6 цифровых входов, 1 цифровой выход
• Частота сети: 50/60 Гц
• Симметрия сети: напряжения - 0,1%, частоты - 0,05%
• Габариты: 680×380×960 мм
• Вес: 135 кг
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (Modbus)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 220 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей до 220 кВт. Для монтажа требуется свободное пространство вокруг устройства - минимум 100 мм с каждой стороны для вентиляции. Установка допускается только в закрытых щитовых помещениях с контролируемой температурой. Клеммы для силовых проводов рассчитаны на сечение до 95 мм2. Обязательно соблюдайте полярность L1/L2/L3 и PE. Подключение управления осуществляется через клеммник с пометками DI/AI/AO/DO. Интерфейс RS-485 используется для связи с PLC или HMI - используйте экранированный кабель, заземлённый с одной стороны.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61800-5-1 (безопасность управляемых приводов) и IEC 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отсутствие встроенной защиты от перенапряжений сети требует внешней защиты (например, грозоразрядника или TVS-диода) при использовании в зонах с нестабильным питанием.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для импульсных нагрузок (конвейеры, дробилки)
• Работа в четырёх квадрантах - возможность рекуперации энергии при торможении, снижает потребление из сети
• Поддержка Modbus - легко интегрируется в автоматизированные системы
• Жесткая структура управления - стабильная работа даже при колебаниях напряжения сети
• Несущая частота 2 кГц - оптимальный баланс между шумом и потерями в двигателе

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от пыли, влаги и механических воздействий
• Не подходит для однофазных сетей - требует трёхфазного питания 380–440 В
• Максимальная частота 400 Гц - недостаточно для сверхвысокоскоростных шпинделях (>10 000 об/мин)
• Отсутствуют встроенные фильтры гармоник - при больших массивах оборудования возможны искажения в сети; требуется внешний реактор или активный фильтр
• Нет встроенного тормозного резистора - для быстрого торможения нужен внешний резистор и модуль торможения

Примеры использования

• Привод циркулярного станка с изменяемой скоростью реза
• Вентиляция в химическом цеху - регулирование оборотов в зависимости от концентрации паров
• Лифтовой привод с рекуперацией - экономия электроэнергии при спуске груза
• Экструдер пластиков - точное поддержание момента при изменении вязкости материала
• Конвейерная линия с дозатором - плавный старт и остановка для предотвращения проскальзывания

Практические советы

• При выборе между G- и P-типом: выбирайте G-тип, если есть частые пиковые нагрузки (до 200%), P-тип - для постоянных нагрузок (например, насосы, вентиляторы)
• Проверьте посадочные размеры перед монтажом - габариты 680×380×960 мм требуют специального места в шкафу
• Для долгой работы в условиях нестабильного напряжения - установите автотрансформатор или стабилизатор на входе
• Настройка параметров через Modbus проще всего выполняется с помощью ПО SystemeConfig - скачайте с сайта производителя
• Запрещается подключать к выходу преобразователя конденсаторы - это вызывает повреждение IGBT-ключей
• При первом запуске - проверьте направление вращения двигателя. При необходимости поменяйте местами любые две фазы на выходе
