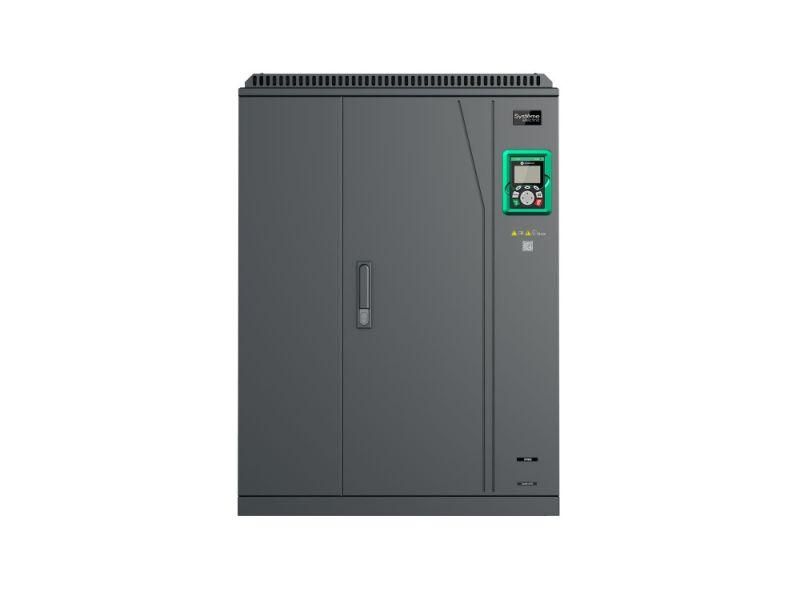

Преобразователь частоты STV900 G-тип: 315 кВт (P-тип: 355 кВт) 400В | STV900C31N4 SE APC

Преобразователь частоты STV900 315 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с G-типом обеспечивает высокую перегрузочную способность, что делает её подходящей для оборудования с динамическими нагрузками. Артикул stv900c31n4 соответствует сериям SystemeVar и бренду Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 315 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей мощностью до 315 кВт. Он используется там, где требуется плавный запуск, точная настройка оборотов или энергосбережение - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и металлорежущих станках. Благодаря работе в четырёх квадрантах, устройство поддерживает рекуперацию энергии при торможении, что важно для подъёмных механизмов и испытательных стендов.

Технические характеристики

• Номинальная мощность двигателя: 315 кВт (G-тип); максимальная выходная мощность - 650 кВт
• Выходной ток: 600 А (G-тип)
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначено для установки во влажной среде
• Аналоговые входы: 1 (для сигналов 0…10 В или 4…20 мА)
• Цифровые входы: 6 (для команд запуск/останов, переключение режимов)
• Аналоговый выход: 1 (для передачи сигнала текущего значения частоты или тока)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485
• Управление: ручное (панель), дистанционное (кнопки), через интерфейс связи
• Габариты: 680×380×960 мм
• Вес: 135 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 315 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей с номиналом до 315 кВт. Для подключения требуются силовые кабели сечением, рассчитанным на 600 А, и соблюдение правил расстояния между входными и выходными проводниками. Установка возможна только в закрытом шкафу с принудительной вентиляцией из-за степени защиты IP20. Крепление - на стену или раму; допускается вертикальная установка. Подключение к сети - через автоматический выключатель с предохранителем и контактором. Обязательно заземление корпуса.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3 для промышленного применения. Отклонения по напряжению и частоте сети не превышают 0,1% и 0,05% соответственно, что гарантирует устойчивую работу даже при колебаниях в сети. Защита от перегрева, перегрузки, замыкания и потери фазы реализована внутренними алгоритмами.

Преимущества

• Высокая перегрузочная способность G-типа позволяет использовать устройство на оборудовании с кратковременными пики нагрузки - например, на дробильных машинах или лифтах
• Поддержка работы в четырёх квадрантах снижает потребление энергии при торможении за счёт возврата энергии в сеть
• Интегрированный Modbus RTU упрощает интеграцию в системы SCADA и PLC
• Жесткая структура корпуса и надёжная сборка обеспечивают долгий срок службы в условиях заводской среды
• Гибкий способ задания параметров - через кнопки, внешние устройства или программирование через интерфейс

Ограничения применения

• Степень защиты IP20 исключает установку в помещениях с повышенной влажностью, пылью или риском попадания жидкостей - необходимо использование электрошкафа
• Не подходит для управления однофазными двигателями или двигателями постоянного тока
• Максимальная частота 400 Гц требует специальных двигателей - обычные промышленные моторы рассчитаны максимум на 120–150 Гц
• При использовании P-типа (355 кВт) нельзя применять перегрузки выше 120%, так как это повредит оборудование
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании рядом требуется внешний фильтр

Примеры использования

• Вентиляционные системы с изменяемой производительностью - экономия до 40% электроэнергии
• Ленточные конвейеры с плавным ускорением и торможением - снижение механического износа
• Насосные станции водоснабжения - поддержание давления по заданному профилю
• Электромагнитные испытательные стенды - точное управление крутящим моментом
• Подъёмники и элеваторы - рекуперация энергии при опускании груза

Практические советы

• Выбирая преобразователь частоты STV900 315 кВт 400В SE, проверьте, чтобы двигатель имел достаточную частотную устойчивость - особенно при работе выше 100 Гц
• Для длительной работы в режиме 150–180% перегрузки обеспечьте хорошую вентиляцию шкафа - температура внутри не должна превышать +40 C
• Настройте параметры через интерфейс Modbus заранее - это сэкономит время при запуске и позволит удалённо контролировать состояние
• Избегайте прокладки силовых и слаботочных кабелей параллельно - используйте экранированные кабели и разнесите трассы минимум на 30 см
• При замене старого преобразователя сверьте габариты - размеры 680×380×960 мм требуют свободного места вокруг для обслуживания
