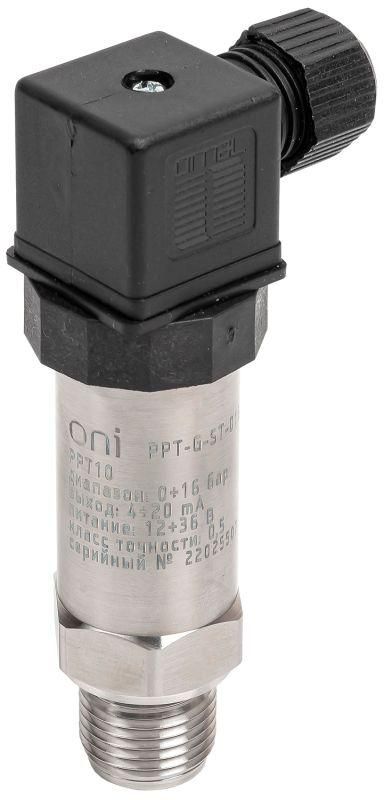

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА G1/2 DIN43650 ONI - PPT-G-ST-016-4-20-2-2 IEK

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА G1/2 DIN43650 от ONI (IEK) - надёжный датчик для преобразования избыточного давления газа в стандартный токовый сигнал 4–20 мА. Подходит для промышленных систем автоматизации, где важна точность и устойчивость к агрессивным средам.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА G1/2 DIN43650 преобразует физическое давление газа в электрический сигнал 4–20 мА, который легко считывается контроллерами, регистраторами и панелями управления. Применяется в системах контроля давления в трубопроводах, компрессорах, газовых установках, вентиляционных и технологических линиях. Устройство рассчитано на работу с избыточным (абсолютным) давлением - то есть разницей между давлением в системе и атмосферным.

Технические характеристики

• Диапазон измерения: 0–16 бар (до 1600 кПа)
• Класс точности: +-0,5 % от верхнего предела измерения - обеспечивает высокую воспроизводимость показаний
• Выходной сигнал: 4–20 мА (стандартный промышленный аналоговый сигнал)
• Питание: постоянный ток 12–36 В (оптимальная работа при напряжении до 36 В)
• Тип присоединения: резьба G1/2 (по стандарту DIN 43650)
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Максимальное избыточное давление: 2400 кПа (24 бар) - устройство выдерживает кратковременные перегрузки выше рабочего диапазона
• Тип подключения: штекер - быстрый монтаж и демонтаж без инструментов
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-16Бар 4-20мА G1/2 DIN43650 совместим с любыми системами, принимающими входной сигнал 4–20 мА. Для монтажа используется резьба G1/2 - стандартная для промышленных применений. Перед установкой проверьте соответствие диаметра резьбы на трубопроводе (не путать с NPT или метрической резьбой). Штекерное подключение позволяет быстро заменить устройство без перепайки проводов. Монтаж рекомендуется выполнять так, чтобы мембрана была ориентирована горизонтально или немного вниз - это исключает скопление конденсата на чувствительном элементе.

Безопасность и стандарты

Устройство соответствует требованиям DIN 43650 по типу присоединения и имеет степень защиты IP65, что делает его пригодным для работы в условиях повышенной запылённости и влажности. Нержавеющая сталь корпуса и мембраны обеспечивает химическую стойкость к большинству газов, однако не предназначено для контакта с агрессивными жидкостями, щелочами или кислотами. Максимальное избыточное давление 24 бар гарантирует безопасную работу даже при кратковременных гидроударах.

Преимущества

• Высокая точность (+-0,5%) снижает погрешность в системах автоматического регулирования
• Нержавеющий корпус и мембрана - долгий срок службы в агрессивных средах
• IP65 - можно использовать вне помещений и в сырых зонах
• Штекерное подключение - экономия времени при обслуживании и замене
• Работает при широком диапазоне напряжения (12–36 В DC) - совместим с большинством промышленных источников питания

Ограничения применения

• Не предназначен для измерения давления жидких сред - только для газов
• Не работает с агрессивными химикатами (например, хлор, серная кислота, растворители)
• Не допускается погружение в воду - IP65 не является герметичностью для длительного контакта с жидкостью
• При температуре окружающей среды ниже –20 C или выше +80 C возможны отклонения в работе - уточните условия эксплуатации в документации производителя
• Не следует использовать в системах с частыми гидроударами свыше 24 бар - риск выхода из строя мембраны

Примеры использования

• Контроль давления воздуха в пневматических линиях заводского оборудования
• Автоматизация системы подачи газа в печи или котлы
• Мониторинг давления в баллонах с compressed air или природным газом
• Системы вентиляции и кондиционирования с обратной связью по давлению
• Промышленные насосные станции с управлением по давлению в трубопроводе

Практические советы

• Перед установкой убедитесь, что резьба G1/2 на трубопроводе чистая и не повреждена - используйте уплотнительную ленту или пасту для герметизации
• Подключайте питание только после завершения монтажа - скачки напряжения могут повредить внутреннюю электронику
• При использовании в системах с вибрацией закрепите корпус дополнительно - штекерное соединение менее устойчиво к механическим колебаниям
• Для диагностики сигнала используйте мультиметр в режиме измерения тока - нормальный сигнал при 0 бар = 4 мА, при 16 бар = 20 мА
• При замене устройства сохраняйте оригинальный штекер - он совместим с другими моделями серии PPT10 от ONI (IEK)
