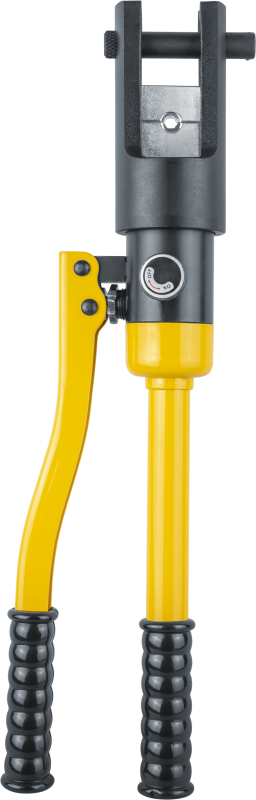

Пресс гидравлический 80 388 NHT-Pg03-16-240 (ручной; плавный ход) Navigator 80388 24795

Пресс гидравлический ручной 16-240 мм2 плавный ход NHT-Pg03-16-240 от бренда Navigator предназначен для надёжной опрессовки наконечников и гильз на кабелях с жилами из меди, алюминия или алюмомеди. Инструмент сочетает точную гидравлику, сменные матрицы и плавный ход, что делает его удобным для профессионального монтажа в условиях частых нагрузок.

Назначение и область применения

Пресс гидравлический ручной 16-240 мм2 плавный ход NHT-Pg03-16-240 используется для обжима неизолированных кабельных наконечников и соединительных гильз на проводах сечением от 16 до 240 мм2. Подходит для работы с медными, алюминиевыми и алюмомедными жилами. Применяется при монтаже силовых кабелей, подстанциях, распределительных щитах, промышленном оборудовании и энергообъектах.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений: 16–240 мм2
• Тип прессформы: шестигранная (гексагональная)
• Материал корпуса: сталь
• Цвет: желтый/черный
• Автоматический возврат: да
• Наличие сменной матрицы: да
• Серия: NHT-PG
• Артикулы: 80388, 24795

Совместимость и монтаж

Инструмент комплектуется набором сменных матриц, позволяющих работать с разными типами наконечников и гильз в пределах указанного диапазона сечений. Для замены матрицы достаточно открутить фиксирующий болт и установить нужную форму - процесс занимает менее минуты. Устройство не требует внешнего питания. Монтаж осуществляется вручную: зажимается кабель с наконечником между матрицами, затем рукоятка накачивается до автоматического возврата. Обязательно проверяйте соответствие сечения кабеля и выбранной матрицы перед каждой операцией.

Особенности конструкции

Гидравлическая система спроектирована с укороченным шагом движения поршня - это повышает плавность хода на 50% по сравнению с аналогичными моделями. Такой подход снижает усилие на руку оператора и продлевает срок службы гидравлики. Шестигранная форма матрицы обеспечивает равномерное давление по всей поверхности хвостовика, исключая деформацию и плохой контакт. Корпус выполнен из прочной стали, устойчивой к механическим воздействиям. Автоматический возврат позволяет быстро вернуть рукоятку в начальное положение после обжима, экономя время при массовой работе.

Преимущества

• Плавный ход снижает усталость при длительной работе
• Высокая точность гексагональной формы - качественный электрический контакт
• Сменные матрицы обеспечивают универсальность для разных сечений
• Автоматический возврат ускоряет цикл обжима
• Увеличенный ресурс гидравлического механизма благодаря тестированию на долговечность
• В комплекте ремкомплект с тремя уплотнительными кольцами - легко обслуживать самостоятельно

Ограничения применения

• Не предназначен для обжима изолированных наконечников - только неизолированные
• Не работает с сечениями меньше 16 мм2 и больше 240 мм2
• Не рекомендован для использования в условиях постоянного контакта с водой или агрессивными средами - IP-класс защиты не указан, значит, устройство не имеет специальной герметизации
• Требует регулярной смазки гидравлической системы - не используйте масло не соответствующего типа

Примеры использования

• Обжим медных наконечников на кабеле 70 мм2 перед подключением к шине в распределительном щите
• Опрессовка алюминиевой гильзы для соединения двух кабелей 120 мм2 в воздушной ЛЭП
• Подготовка кабельных окончаний для подключения оборудования на заводе с использованием алюмомедных наконечников
• Работа в электроустановках при плановом обслуживании или аварийном восстановлении

Практические советы

• Перед каждым обжимом проверяйте, чтобы матрица точно совпадала с типом и сечением наконечника - использование неверной формы приведёт к некачественному соединению
• После 50–100 циклов осмотрите уплотнительные кольца - при появлении трещин или выдавливания замените их из комплекта ремонта
• Храните пресс в сухом месте, избегайте попадания пыли внутрь гидравлической системы
• Не применяйте усилие сверх нормы - автоматический возврат уже сигнализирует о завершении цикла
• Для работы с алюминием используйте антиоксидантную пасту на жиле - это предотвратит окисление контакта
• При первом применении сделайте пробный обжим на отрезке кабеля - убедитесь, что глубина и форма соответствуют требованиям стандарта
