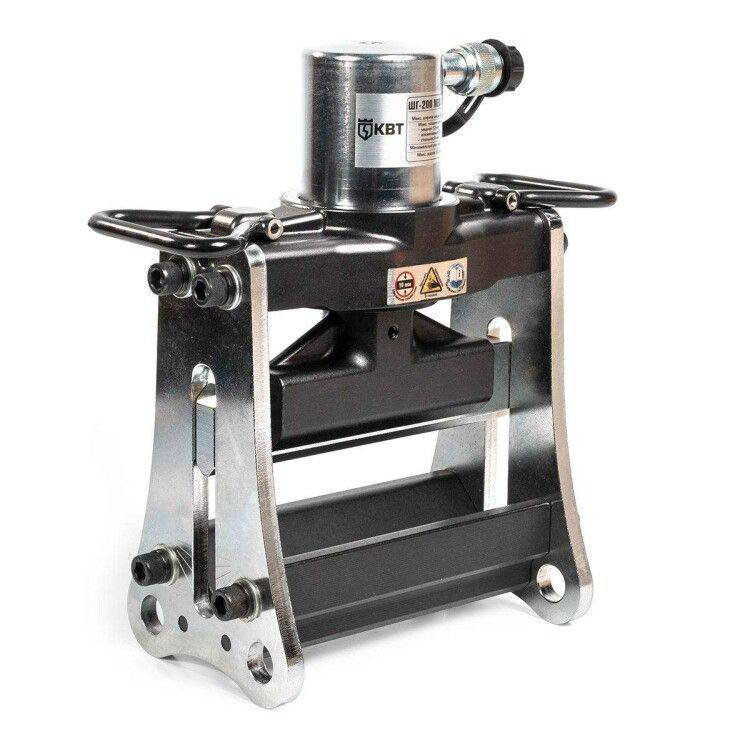

Пресс гидравлический для гибки шин ШГ-200 NEO (комплект) КВТ 85144

Пресс гидравлический для гибки шин ШГ-200 серия NEO, КВТ - это компактный и мощный инструмент для точной гибки медных, алюминиевых и стальных шин в условиях производства и на объектах энергетики. Комплект включает два сменных пуансона и рассчитан на работу с гидравлическими насосами КВТ.

Назначение и область применения

Пресс гидравлический для гибки шин ШГ-200 серия NEO, КВТ предназначен для формирования П-образных и Z-образных изгибов в шинах, используемых в распределительных устройствах, силовых щитах и системах заземления. Подходит для работ на подстанциях, в цехах по сборке электрооборудования и при модернизации электроснабжения. Инструмент обеспечивает точную гибку без повреждения металла, что важно для сохранения проводимости и механической прочности шины.

Технические характеристики

• Максимальная ширина шины: 200 мм
• Максимальная толщина:
  • медная шина: до 12 мм
  • алюминиевая шина: до 12 мм
  • стальная шина: до 8 мм
• Радиус гиба: 5 мм и 10 мм (два сменных пуансона в комплекте)
• Минимальный угол гибки: 90°
• Профиля гибки: П-образный, Z-образный
• Усилие: 20 тонн
• Присоединительная резьба: K 3/8" (розетка)
• Вес инструмента: 23,5 кг
• Габариты упаковки: 316 × 298 × 230 мм
• Упаковка: фанерный ящик

Совместимость и монтаж

Пресс гидравлический для гибки шин ШГ-200 серия NEO, КВТ совместим со всеми гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 0,8 л. Для работы требуется подключение к насосу через розетку K 3/8". Инструмент можно закрепить на столе или верстаке с помощью отверстий для стационарного монтажа - это снижает вибрацию и повышает безопасность при работе с тяжелыми шинами. Никаких дополнительных адаптеров или переходников не требует.

Преимущества

• Две сменные матрицы (5 и 10 мм) позволяют выполнять гибку под разными радиусами без замены всего оборудования
• Шкала индикации угла гибки даёт возможность контролировать точность изгиба без дополнительных измерительных приборов
• Высокая жесткость конструкции обеспечивает равномерное давление и минимальный люфт даже при максимальном усилии
• Стандартная розетка K 3/8" гарантирует надёжное соединение с популярными насосами КВТ
• Фанерная упаковка защищает инструмент при транспортировке и хранении

Ограничения применения

• Не предназначена для гибки шин шире 200 мм или толще указанных пределов - попытки перегрузки приведут к деформации или выходу из строя
• Не работает с насосами других брендов, кроме КВТ, если они не имеют совпадающей резьбы и объёма масла ≥0,8 л
• Не рекомендован для гибки шин с покрытием (например, оцинкованных или лужёных) - риск повреждения поверхности
• Требует регулярной проверки герметичности гидравлической системы и уровня масла

Примеры использования

• Формирование П-образного изгиба медной шины 12×150 мм для подключения автоматического выключателя в щите 0,4 кВ
• Загиб алюминиевой шины 10×200 мм под углом 90° для соединения двух секций распределительного устройства
• Создание Z-образного перехода между горизонтальными участками шины в высоковольтном распределительном устройстве

Практические советы

• Перед гибкой всегда проверяйте соответствие толщины и материала шины допустимым значениям - особенно важно для стали, где запас прочности меньше
• Для точного угла используйте шкалу индикации и делайте пробный изгиб на обрезке шины
• При длительной работе чередуйте пуансоны 5 и 10 мм, чтобы избежать перегрева и быстрого износа
• При стационарном креплении используйте болты M10 - отверстия рассчитаны именно на них
• Храните пресс в сухом месте; после работы протирайте контакты и смазывайте направляющие
