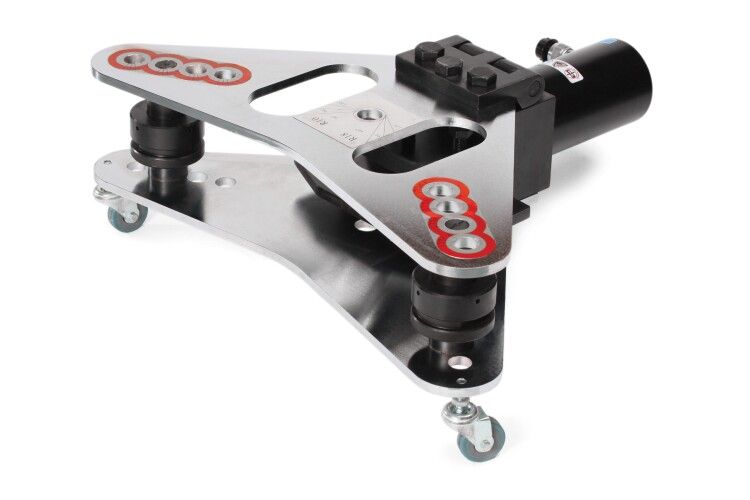

Пресс гидравлический для гибки шин ШГР-125 серия NEO - 62454 КВТ

Пресс гидравлический для гибки шин на ребро и на плоскость ШГР-125 серия NEO - это профессиональный инструмент для точной гибки медных и алюминиевых шин в электромонтажных работах. Комплектация позволяет выполнять изгибы как на ребро, так и на плоскость, обеспечивая надежное соединение в распределительных устройствах. Бренд КВТ и артикул 62454 гарантируют совместимость с гидравлическими насосами этой же серии.

Назначение и область применения

Пресс ШГР-125 серия NEO предназначен для формирования угловых и прямых изгибов шин - металлических проводников, используемых в силовых щитах, подстанциях и распределительных устройствах. Инструмент применяется в электромонтаже при установке оборудования на промышленных объектах, энергообъектах и в крупных коммерческих зданиях. Подходит для работы с медными и алюминиевыми шинами шириной до 125 мм и толщиной до 12 мм.

Технические характеристики

• Тип привода: гидравлический
• Максимальное усилие: 25 тонн
• Максимальная ширина шины: 125 мм
• Максимальная толщина шины: 12 мм (медь/алюминий), 8 мм (сталь)
• Диапазон сечений: 8–12 мм2 (по толщине)
• Наружный диаметр корпуса: 290 мм
• Минимальный угол гибки на ребро: 80°
• Минимальный угол гибки на плоскость: 90°
• Индикация угла: механическая шкала
• Присоединительная резьба: K 3/8" (розетка)
• Материал корпуса: сталь
• Цвет: серый/черный
• Вес инструмента: 75 кг
• Вес комплекта: 90 кг
• Габариты упаковки: 690×750(250)×240 мм
• Упаковка: деревянный ящик

Совместимость и монтаж

Пресс ШГР-125 серия NEO работает исключительно с гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 2 литров. Для подключения используется стандартная розетка K 3/8". В комплекте уже предусмотрены все необходимые профили и крепления:

• 6 профилей для гибки на ребро: 4×40, 5×40, 6×40, 8×80, 10×100, 12×125 мм
• 2 матрицы для гибки на плоскость
• 2 шпильки диаметром 10 и 18 мм для фиксации профилей

Перед использованием проверьте соответствие выбранного профиля сечению шины. Неправильно подобранный профиль может повредить инструмент или вызвать некачественный изгиб.

Безопасность и стандарты

Пресс ШГР-125 серия NEO соответствует требованиям безопасности для промышленного электрооборудования. Все элементы выполнены из закаленной стали, обеспечивающей долговечность при высоких нагрузках. Работа с инструментом требует соблюдения правил безопасного обращения с гидравликой: запрещено превышать максимальное давление, использовать несовместимые насосы или модифицировать систему. Не допускается работа без защиты глаз и рук.

Преимущества

• Высокая точность гибки благодаря шкале угла - можно контролировать радиус изгиба без дополнительных замеров
• Универсальный набор профилей покрывает большинство распространенных сечений шин в электромонтаже
• Колеса позволяют легко передвигать тяжелый инструмент по площадке
• Стандартная розетка K 3/8" обеспечивает быстрое подключение к популярным насосам КВТ
• Жесткая стальная рама минимизирует деформацию даже при длительном использовании

Ограничения применения

• Не предназначена для гибки стальных шин толще 8 мм - возможна перегрузка механизма
• Нельзя применять с насосами других брендов, кроме КВТ, даже при совпадении резьбы - риск повреждения гидросистемы
• Минимальный угол гибки на ребро - 80°; более острые изгибы недоступны без специального оснащения
• Не рекомендуется для частого использования в условиях повышенной влажности или открытых площадок - отсутствует защита IP
• Не подходит для гибки шин с изоляцией - инструмент рассчитан только на голый металл

Примеры использования

• Формирование L-образного перехода между вертикальной и горизонтальной шиной в распределительном щите 400 А
• Изгиб медной шины 12×125 мм под 90° для вывода к автоматическому выключателю
• Создание U-образного контура для подвода питания к группе контакторов
• Подгонка шин под сложную конфигурацию в цеховой подстанции с ограниченным пространством

Практические советы

• Перед каждой операцией проверяйте, что профиль плотно зафиксирован шпильками - люфт приведёт к браку
• Для алюминиевых шин используйте смазку на основе графита - снижает трение и предотвращает задир поверхности
• При работе с толстыми шинами (10–12 мм) делайте два этапа гибки: легкий нажим, затем окончательный - это продлит срок службы матриц
• После завершения работ снимайте профили и храните их в сухом месте - предотвращает коррозию
• Учитывайте посадочный диаметр 290 мм - при транспортировке и хранении требуется свободное место вокруг инструмента
• Заменяйте изношенные профили только оригинальными деталями от КВТ - несовместимые аналоги нарушают точность гибки
