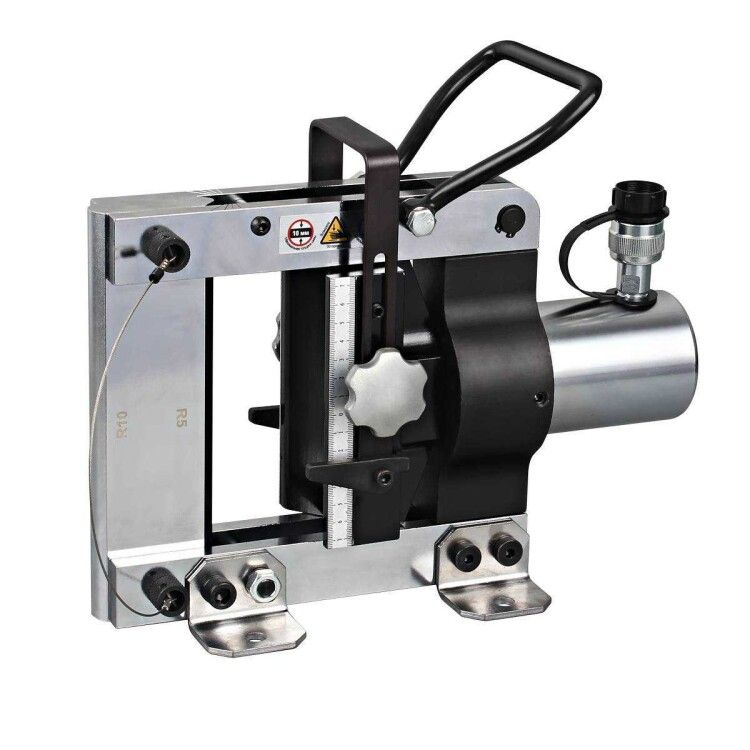

Пресс гидравлический для гибки шин ШГ-150K NEO к-кт | 84417 КВТ

Пресс гидравлический для гибки шин ШГ-150К, серия NEO, комплект КВТ - это надёжный инструмент для точной гибки медных, алюминиевых и стальных шин в электромонтажных работах. Обеспечивает контроль угла изгиба и совместим с гидравлическими насосами КВТ, что делает его удобным решением для мастерских и на объектах.

Назначение и область применения

ШГ-150К предназначен для формирования П-образных и Z-образных изгибов в шинах - металлических проводниках, используемых в распределительных устройствах, щитах и силовых цепях. Подходит для работы с шинами в электроустановках до 1000 В, особенно там, где требуется точный угол и чёткая форма без повреждений материала. Часто применяется при монтаже шинопроводов, сборке ячеек КРУ, модернизации распределительных устройств.

Технические характеристики

• Максимальная ширина шины: 150 мм
• Максимальная толщина:
  • медной шины: 10 мм
  • алюминиевой шины: 12 мм
  • стальной шины: 6 мм
• Максимальный угол гибки: 90°
• Профили гибки: П-образный, Z-образный
• Пуансон: двухсторонний, с радиусом гиба 5 мм и 10 мм
• Индикация угла: встроенная шкала для визуального контроля
• Максимальное усилие: 16 тонн
• Присоединительная резьба: K 3/8" (розетка)
• Вес: 16,90 кг
• Габариты упаковки: 430×360×145 мм
• Упаковка: прочный пластиковый кейс

Совместимость и монтаж

ШГ-150К работает исключительно с гидравлическими насосами серии КВТ, имеющими объём рабочей жидкости не менее 0,60 литра. Для подключения используется стандартная розетка K 3/8". Инструмент можно закрепить на рабочем столе с помощью болтов - это обеспечивает устойчивость при работе с толстыми или длинными шинами. Нельзя использовать с насосами других брендов или с объёмом меньше указанного - это снижает эффективность и может повредить механизм.

Преимущества

• Двухсторонний пуансон позволяет выбирать радиус гиба 5 или 10 мм без замены оснастки
• Шкала угла гибки даёт возможность контролировать точность изгиба без дополнительных измерительных приборов
• Высокое усилие (16 т) обеспечивает гибку даже толстых стальных шин
• Пластиковый кейс защищает инструмент при транспортировке и хранении
• Легко интегрируется в существующую систему гидравлики КВТ

Ограничения применения

• Не предназначена для гибки шин шире 150 мм или толще указанных пределов - попытки перегрузки приведут к деформации или выходу из строя
• Не подходит для гибки шин с покрытием из изоляционных материалов (например, термоусадочные трубки) - они могут повредить поверхность пуансона
• Запрещено применять с насосами, не соответствующими требованиям по объёму жидкости - возможны потери давления и некорректная работа
• Стальные шины требуют более высоких усилий; рекомендуется выполнять гибку медленно, чтобы избежать трещин

Примеры использования

• Формирование П-образного перехода между вертикальными участками шинопровода в распределительном щите
• Создание Z-образного изгиба для обхода препятствий (например, кабельных каналов) при монтаже шин в тяжёлых условиях
• Подготовка соединительных элементов для автоматических выключателей и контакторов в промышленных щитах
• Работа на объектах с ограниченным доступом - благодаря компактному весу и кейсу легко переносится с места на место

Практические советы

• Перед гибкой проверьте, что шина свободно помещается в зажиме - не допускайте её перекоса, иначе получится неравномерный изгиб
• Для алюминиевых шин используйте радиус 10 мм - меньший радиус увеличивает риск растрескивания
• При использовании с насосом КВТ убедитесь, что уровень масла в баке выше отметки MIN - недостаток жидкости вызывает воздушную пробку
• После работы протирайте пуансон сухой ветошью - остатки оксидов и грязи могут повредить поверхность
• При длительной работе в одном режиме (особенно с медью) периодически давайте инструменту остыть - нагрев влияет на точность и долговечность
• При стационарном креплении используйте антивибрационные прокладки - это продлит срок службы механизма
